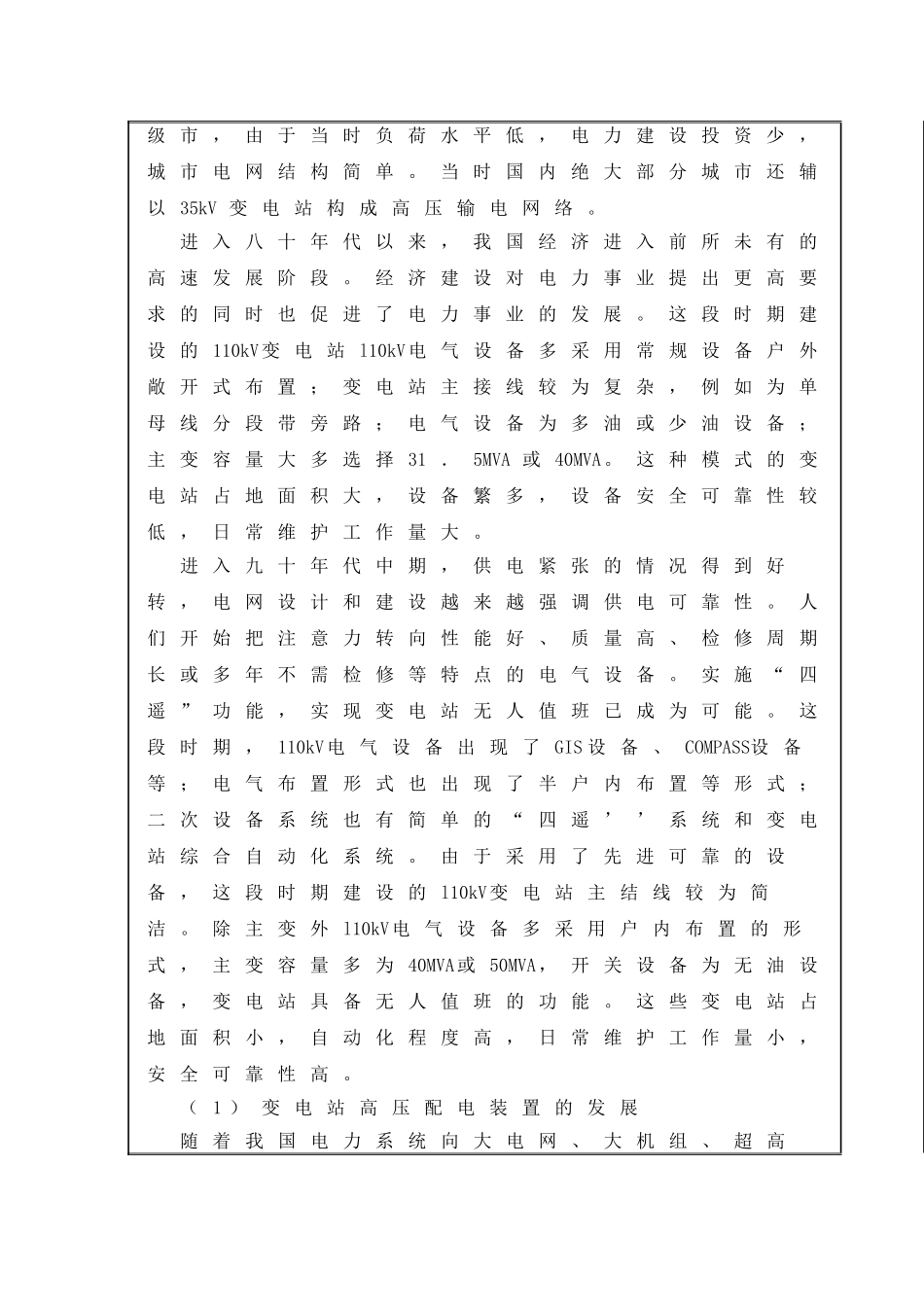

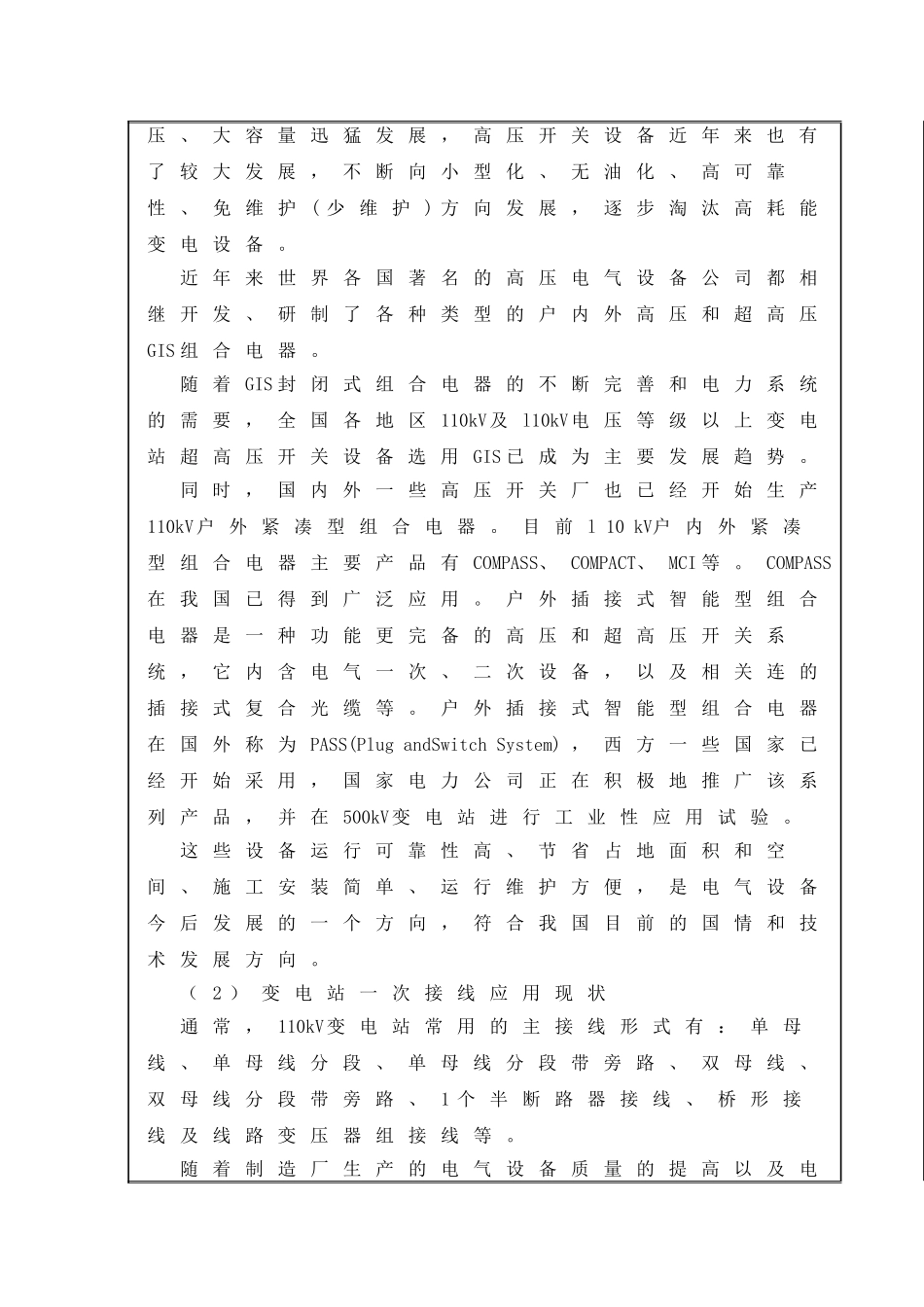

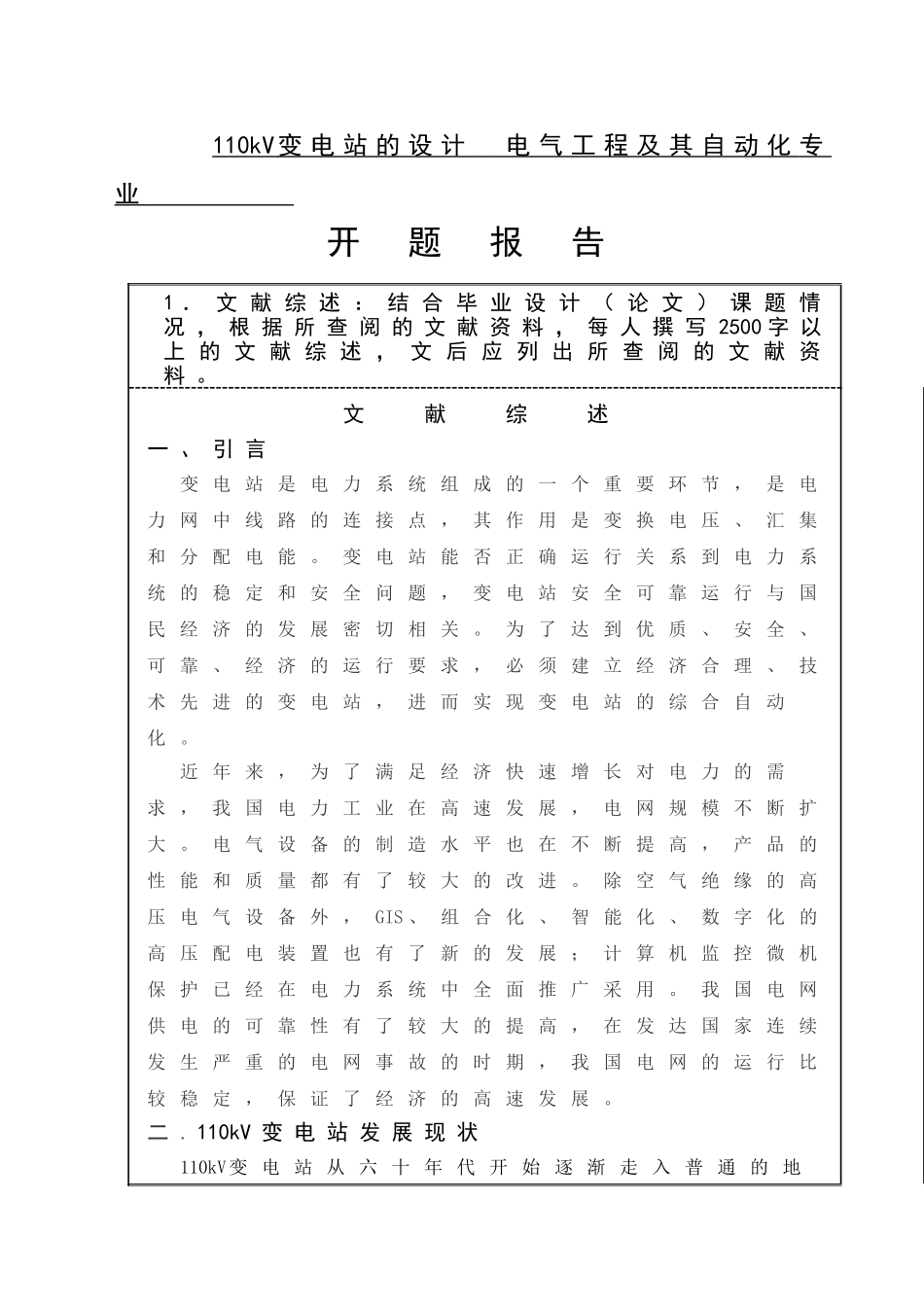

110kV变电站的设计电气工程及其自动化专业开题报告1．文献综述：结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2500字以上的文献综述，文后应列出所查阅的文献资料。文献综述一、引言变电站是电力系统组成的一个重要环节，是电力网中线路的连接点，其作用是变换电压、汇集和分配电能。变电站能否正确运行关系到电力系统的稳定和安全问题，变电站安全可靠运行与国民经济的发展密切相关。为了达到优质、安全、可靠、经济的运行要求，必须建立经济合理、技术先进的变电站，进而实现变电站的综合自动化。近年来，为了满足经济快速增长对电力的需求，我国电力工业在高速发展，电网规模不断扩大。电气设备的制造水平也在不断提高，产品的性能和质量都有了较大的改进。除空气绝缘的高压电气设备外，GIS、组合化、智能化、数字化的高压配电装置也有了新的发展；计算机监控微机保护已经在电力系统中全面推广采用。我国电网供电的可靠性有了较大的提高，在发达国家连续发生严重的电网事故的时期，我国电网的运行比较稳定，保证了经济的高速发展。二.110kV变电站发展现状110kV变电站从六十年代开始逐渐走入普通的地级市，由于当时负荷水平低，电力建设投资少，城市电网结构简单。当时国内绝大部分城市还辅以35kV变电站构成高压输电网络。进入八十年代以来，我国经济进入前所未有的高速发展阶段。经济建设对电力事业提出更高要求的同时也促进了电力事业的发展。这段时期建设的110kV变电站l10kV电气设备多采用常规设备户外敞开式布置；变电站主接线较为复杂，例如为单母线分段带旁路；电气设备为多油或少油设备；主变容量大多选择31．5MVA或40MVA。这种模式的变电站占地面积大，设备繁多，设备安全可靠性较低，日常维护工作量大。进入九十年代中期，供电紧张的情况得到好转，电网设计和建设越来越强调供电可靠性。人们开始把注意力转向性能好、质量高、检修周期长或多年不需检修等特点的电气设备。实施“四遥”功能，实现变电站无人值班已成为可能。这段时期，110kV电气设备出现了GIS设备、COMPASS设备等；电气布置形式也出现了半户内布置等形式；二次设备系统也有简单的“四遥’’系统和变电站综合自动化系统。由于采用了先进可靠的设备，这段时期建设的l10kV变电站主结线较为简洁。除主变外l10kV电气设备多采用户内布置的形式，主变容量多为40MVA或50MVA，开关设备为无油设备，变电站具备无人值班的功能。这些变电站占地面积小，自动化程度高，日常维护工作量小，安全可靠性高。（1）变电站高压配电装置的发展随着我国电力系统向大电网、大机组、超高压、大容量迅猛发展，高压开关设备近年来也有了较大发展，不断向小型化、无油化、高可靠性、免维护(少维护)方向发展，逐步淘汰高耗能变电设备。近年来世界各国著名的高压电气设备公司都相继开发、研制了各种类型的户内外高压和超高压GIS组合电器。随着GIS封闭式组合电器的不断完善和电力系统的需要，全国各地区110kV及l10kV电压等级以上变电站超高压开关设备选用GIS已成为主要发展趋势。同时，国内外一些高压开关厂也已经开始生产110kV户外紧凑型组合电器。目前l10kV户内外紧凑型组合电器主要产品有COMPASS、COMPACT、MCI等。COMPASS在我国已得到广泛应用。户外插接式智能型组合电器是一种功能更完备的高压和超高压开关系统，它内含电气一次、二次设备，以及相关连的插接式复合光缆等。户外插接式智能型组合电器在国外称为PASS(PlugandSwitchSystem)，西方一些国家已经开始采用，国家电力公司正在积极地推广该系列产品，并在500kV变电站进行工业性应用试验。这些设备运行可靠性高、节省占地面积和空间、施工安装简单、运行维护方便，是电气设备今后发展的一个方向，符合我国目前的国情和技术发展方向。（2）变电站一次接线应用现状通常，110kV变电站常用的主接线形式有：单母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、1个半断路器接线、桥形接线及线路变压器组接线等。随着制造厂生产的电气设备质量的提高以及电网可靠性的增加，变电站接线简化趋于可能。3甜。例如，断路器是变电站的主要电气设备，其制造...
