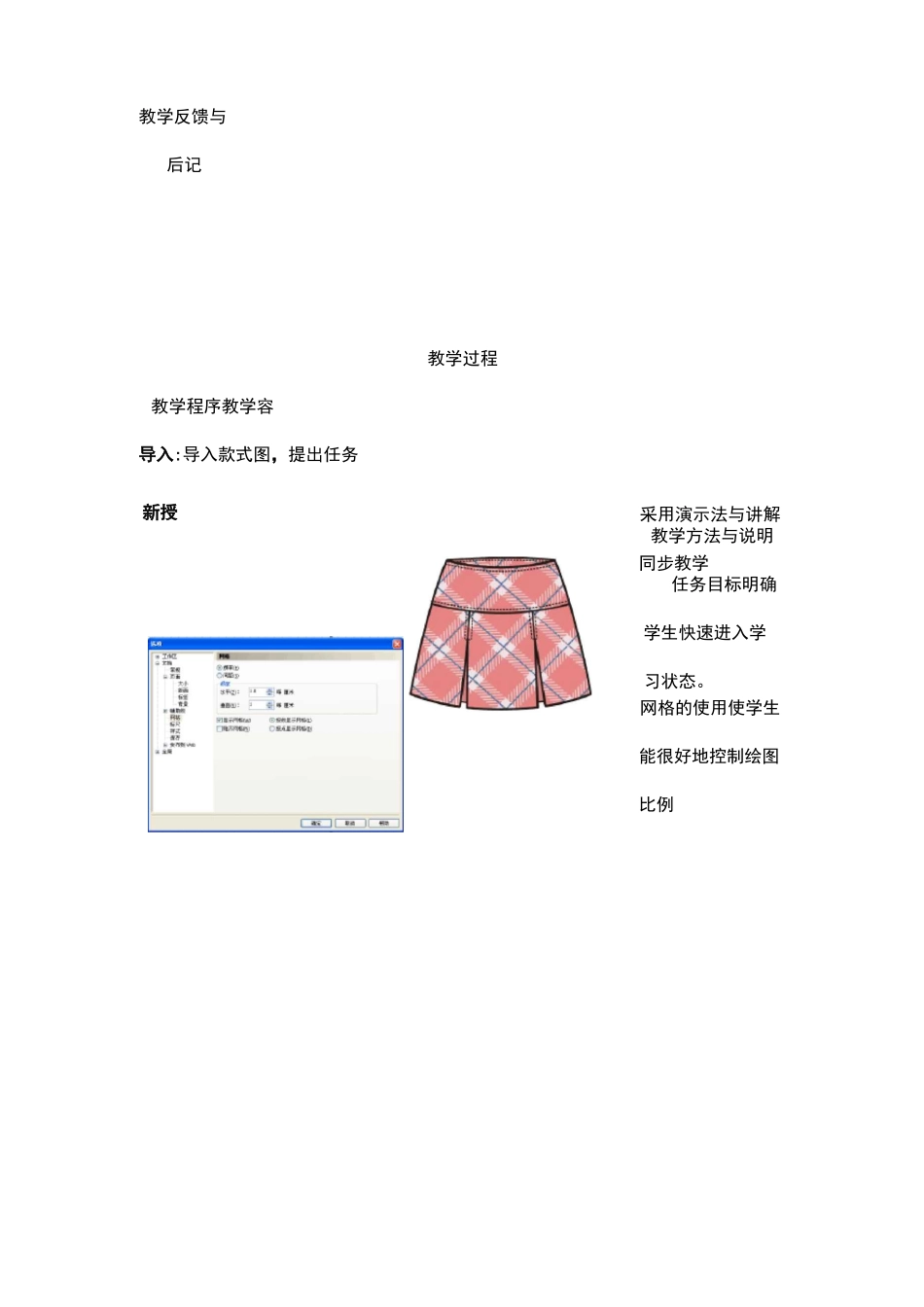

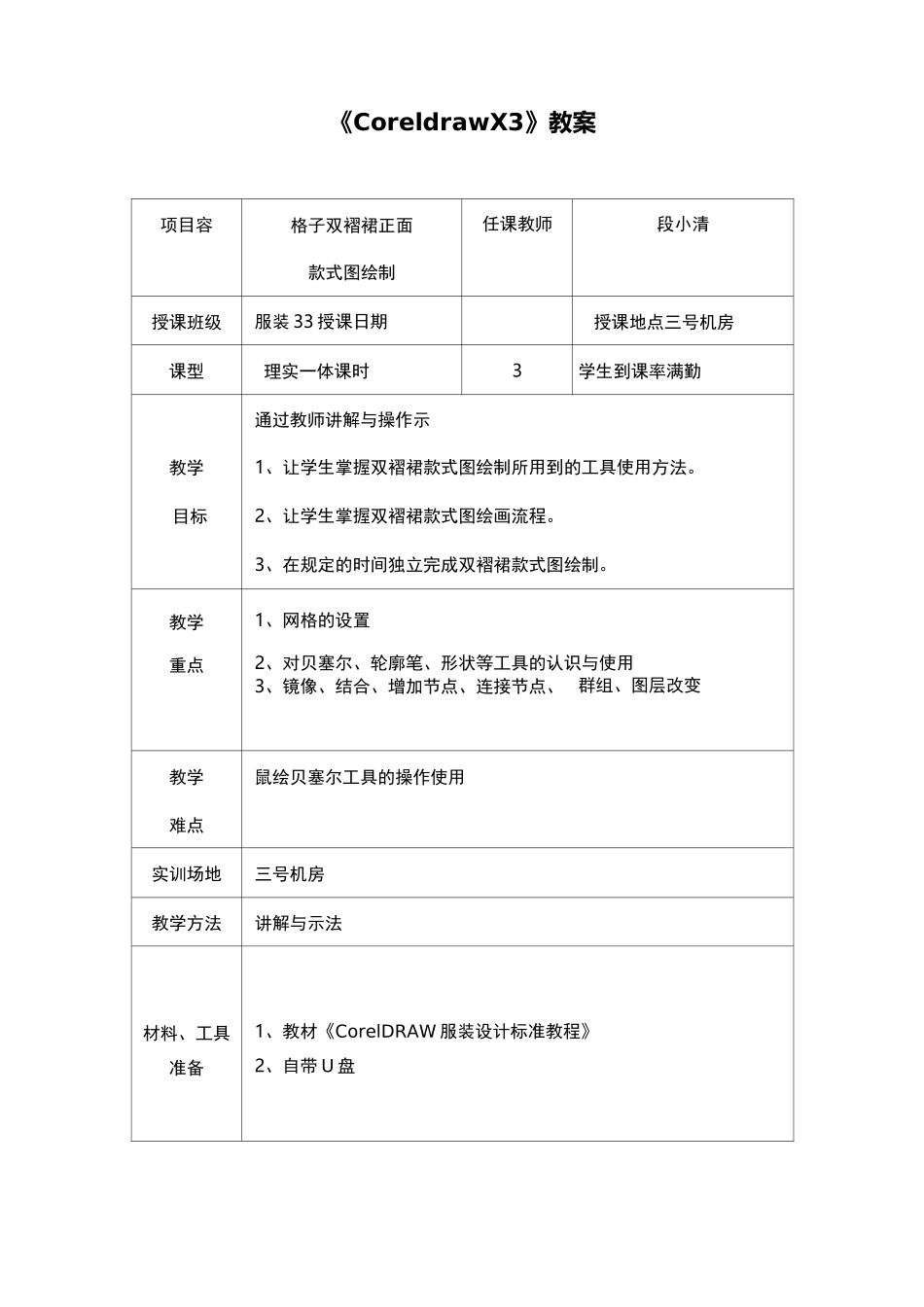

《CoreldrawX3》教案项目容格子双褶裙正面款式图绘制任课教师段小清授课班级服装 33 授课日期授课地点三号机房课型理实一体课时3学生到课率满勤通过教师讲解与操作示教学1、让学生掌握双褶裙款式图绘制所用到的工具使用方法。目标2、让学生掌握双褶裙款式图绘画流程。3、在规定的时间独立完成双褶裙款式图绘制。教学1、网格的设置重点2、对贝塞尔、轮廓笔、形状等工具的认识与使用3、镜像、结合、增加节点、连接节点、群组、图层改变教学鼠绘贝塞尔工具的操作使用难点实训场地三号机房教学方法讲解与示法材料、工具1、教材《CorelDRAW 服装设计标准教程》准备2、自带 U 盘教学方法与说明任务目标明确学生快速进入学习状态。新授教学反馈与后记教学过程教学程序教学容导入:导入款式图，提出任务采用演示法与讲解同步教学网格的使用使学生能很好地控制绘图比例2、按［F12］来确定轮廓笔的粗细3、按手绘款式图的比例运用标尺栏定出腰宽和裙长比例用【贝塞尔】工具绘制裙子 1/2 的轮廓线4、按加号键复制一个，按镜像翻转。全选，点击属性栏中的结合工具 P5、在图形中双击鼠标到形状工具，框选上两个个节点，点击属性栏中的“连接两个节点”同样的方法，完成下两个节点的连接，使图形成为封闭图形。6、裙褶的绘制(1) 绘制腰口分割线。在裙子适当的位置用【贝塞尔】工具绘制一条直线，改直线为曲线，用【形状】工具调整,按+号复制，上移改虚线，为分割线的缝缉线(2) 在左边裙底弧线适当的位置设置两个节点，并将节点为【尖突】，两个节点中设置一个节点，往上拖动后将线改为直线，效果如下另外两种图层移动方法可介绍给学生(4)在裙褶处用【贝塞尔】工具画一个矩形，填充比裙子略深的红色，矩形与裙底边隔开一段距离图 1 按下 Shift 键,加选两个矩形，按下 Ctrl 键，再按 pageDown7、绘制明缉线用【贝塞尔】工具绘制裙褶止点明线和裙底边明线。先画好线后，在按下 Shift 键多选，按 F12,—起改实线为虚线，【群组】效果如下8、画裙后腰在裙后腰处用【贝塞尔】工具画一个多边形，绘制明缉线，多选，按下 Ctrl 键，再按pageDown,【群组】，最后效果如下:
