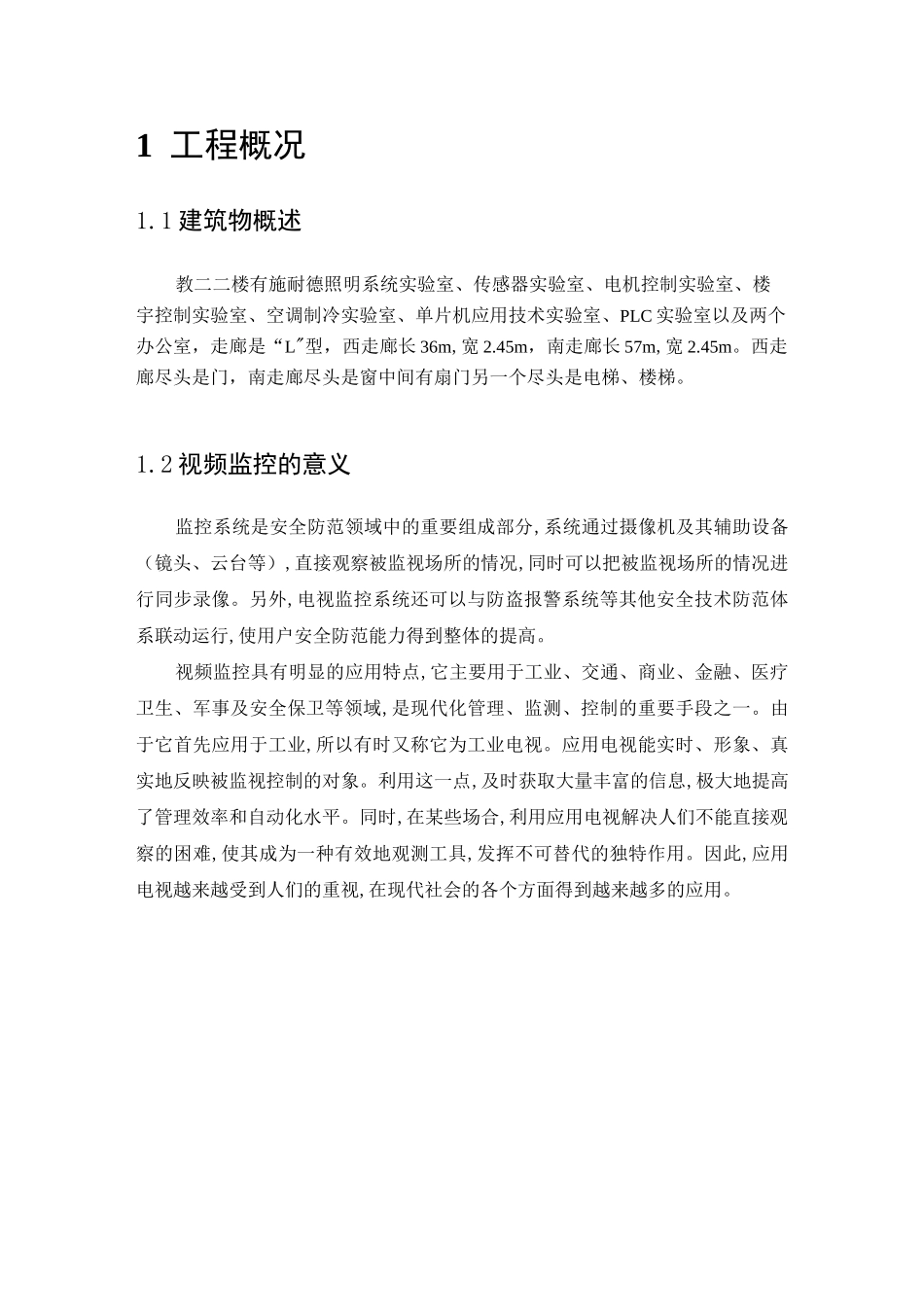

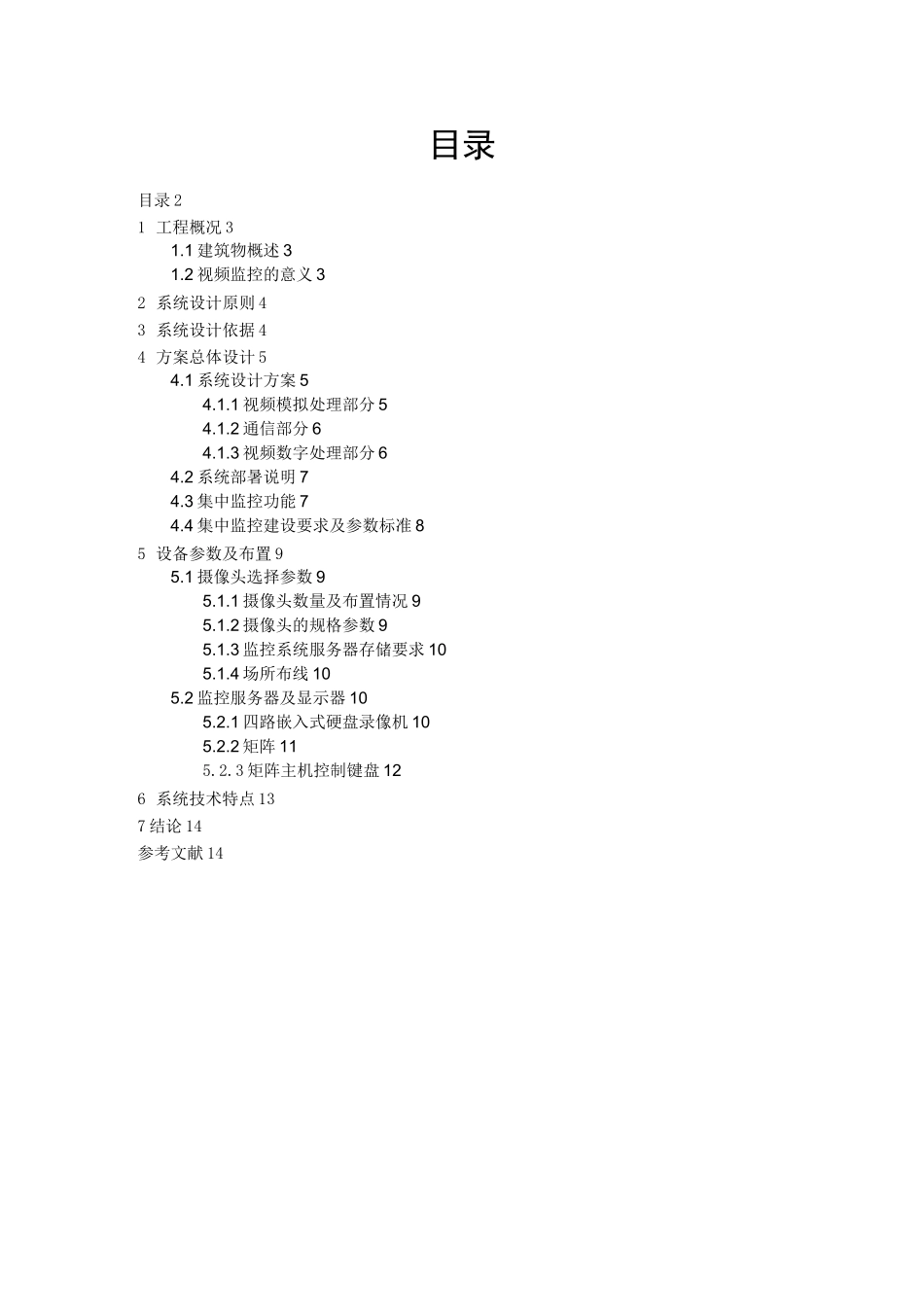

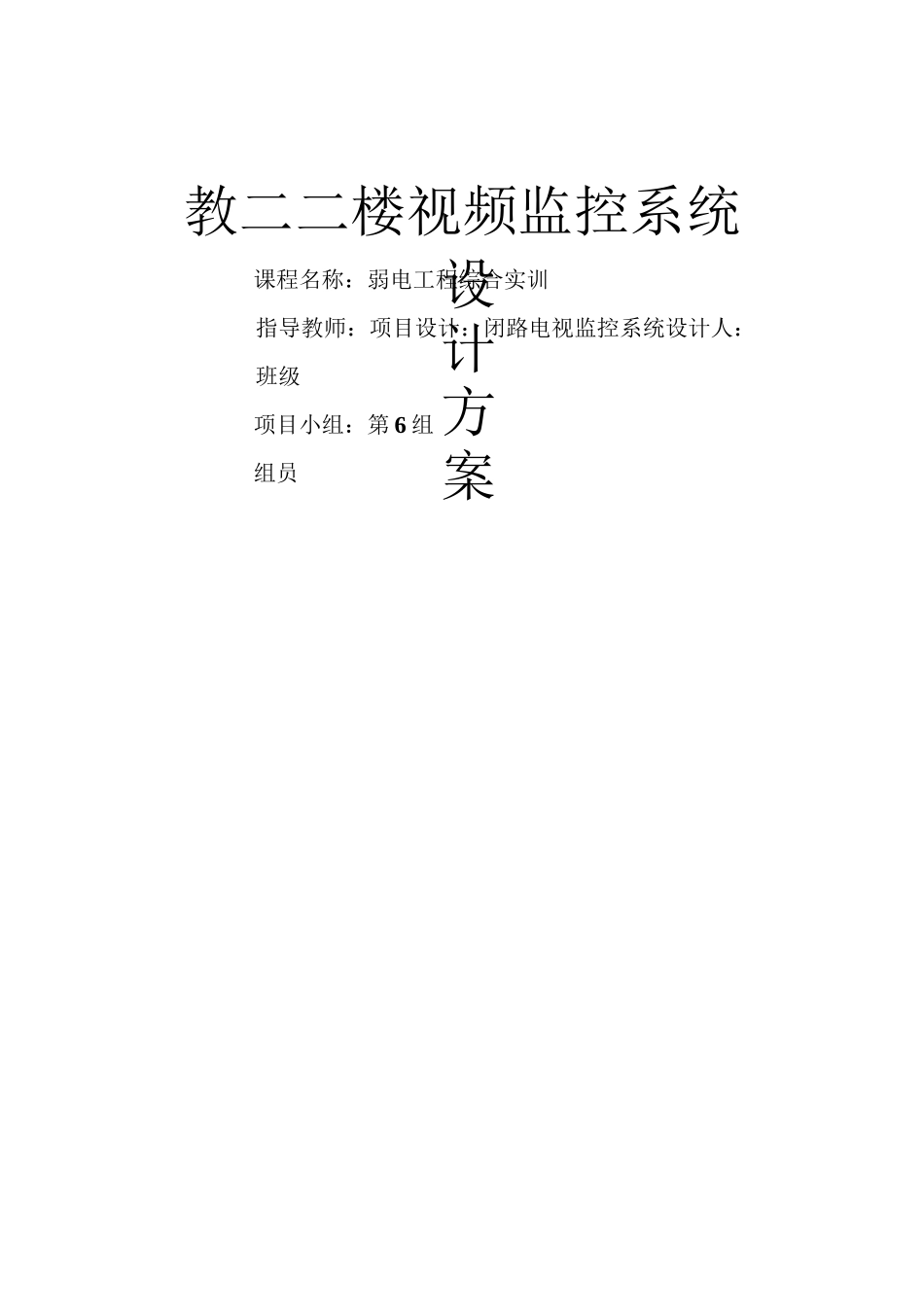

设计方案教二二楼视频监控系统课程名称：弱电工程综合实训指导教师：项目设计：闭路电视监控系统设计人：班级项目小组：第 6 组组员目录目录 21 工程概况 31.1 建筑物概述 31.2 视频监控的意义 32 系统设计原则 43 系统设计依据 44 方案总体设计 54.1 系统设计方案 54.1.1 视频模拟处理部分 54.1.2 通信部分 64.1.3 视频数字处理部分 64.2 系统部暑说明 74.3 集中监控功能 74.4 集中监控建设要求及参数标准 85 设备参数及布置 95.1 摄像头选择参数 95.1.1 摄像头数量及布置情况 95.1.2 摄像头的规格参数 95.1.3 监控系统服务器存储要求 105.1.4 场所布线 105.2 监控服务器及显示器 105.2.1 四路嵌入式硬盘录像机 105.2.2 矩阵 115.2.3 矩阵主机控制键盘 126 系统技术特点 137 结论 14参考文献 141 工程概况1.1 建筑物概述教二二楼有施耐德照明系统实验室、传感器实验室、电机控制实验室、楼宇控制实验室、空调制冷实验室、单片机应用技术实验室、PLC 实验室以及两个办公室，走廊是“L"型，西走廊长 36m,宽 2.45m，南走廊长 57m,宽 2.45m。西走廊尽头是门，南走廊尽头是窗中间有扇门另一个尽头是电梯、楼梯。1.2 视频监控的意义监控系统是安全防范领域中的重要组成部分,系统通过摄像机及其辅助设备（镜头、云台等）,直接观察被监视场所的情况,同时可以把被监视场所的情况进行同步录像。另外,电视监控系统还可以与防盗报警系统等其他安全技术防范体系联动运行,使用户安全防范能力得到整体的提高。视频监控具有明显的应用特点,它主要用于工业、交通、商业、金融、医疗卫生、军事及安全保卫等领域,是现代化管理、监测、控制的重要手段之一。由于它首先应用于工业,所以有时又称它为工业电视。应用电视能实时、形象、真实地反映被监视控制的对象。利用这一点,及时获取大量丰富的信息,极大地提高了管理效率和自动化水平。同时,在某些场合,利用应用电视解决人们不能直接观察的困难,使其成为一种有效地观测工具,发挥不可替代的独特作用。因此,应用电视越来越受到人们的重视,在现代社会的各个方面得到越来越多的应用。2 系统设计原则本套监控报警系统的设计须严格按照甲方的要求且遵守以下原则：先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置...
