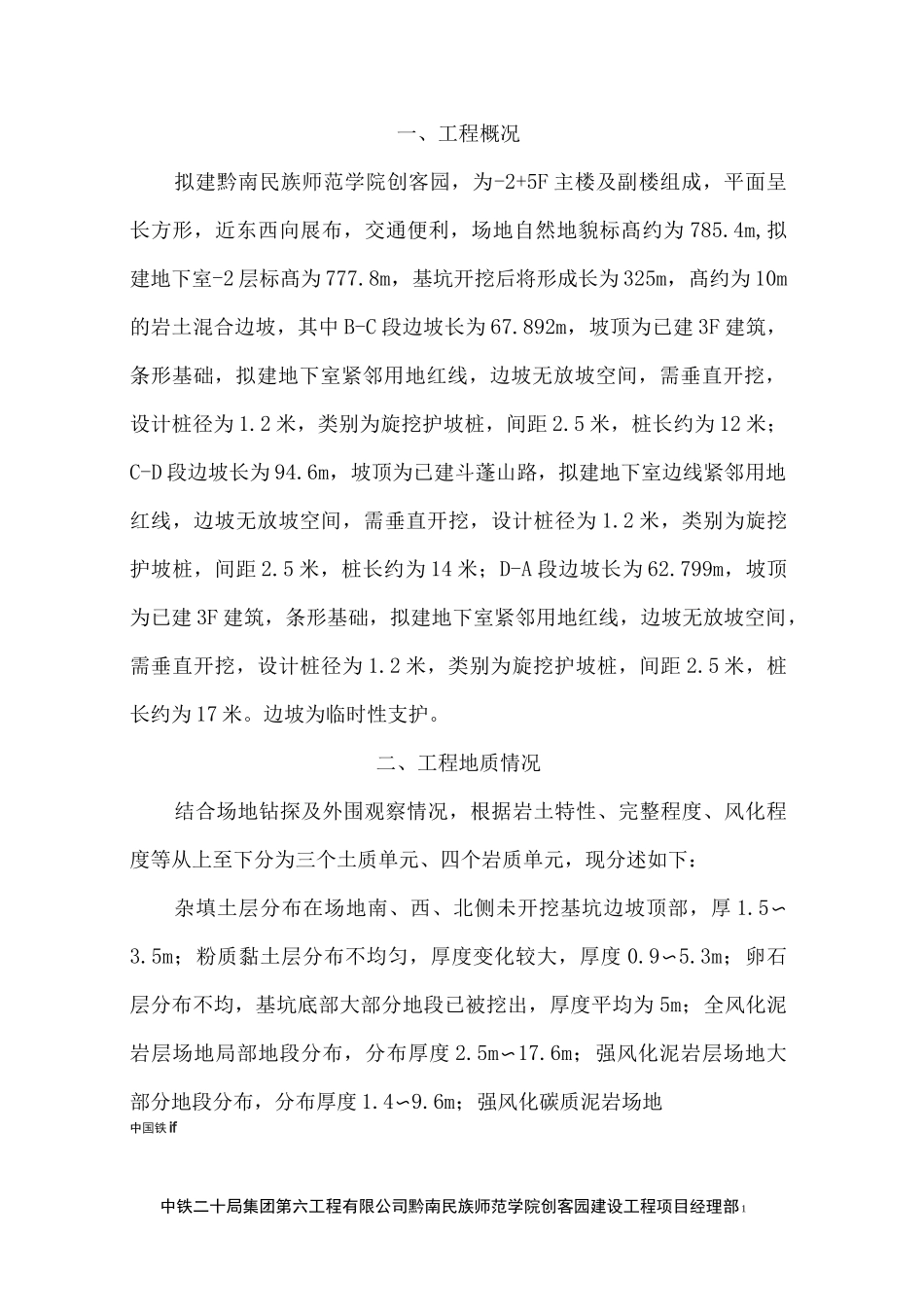

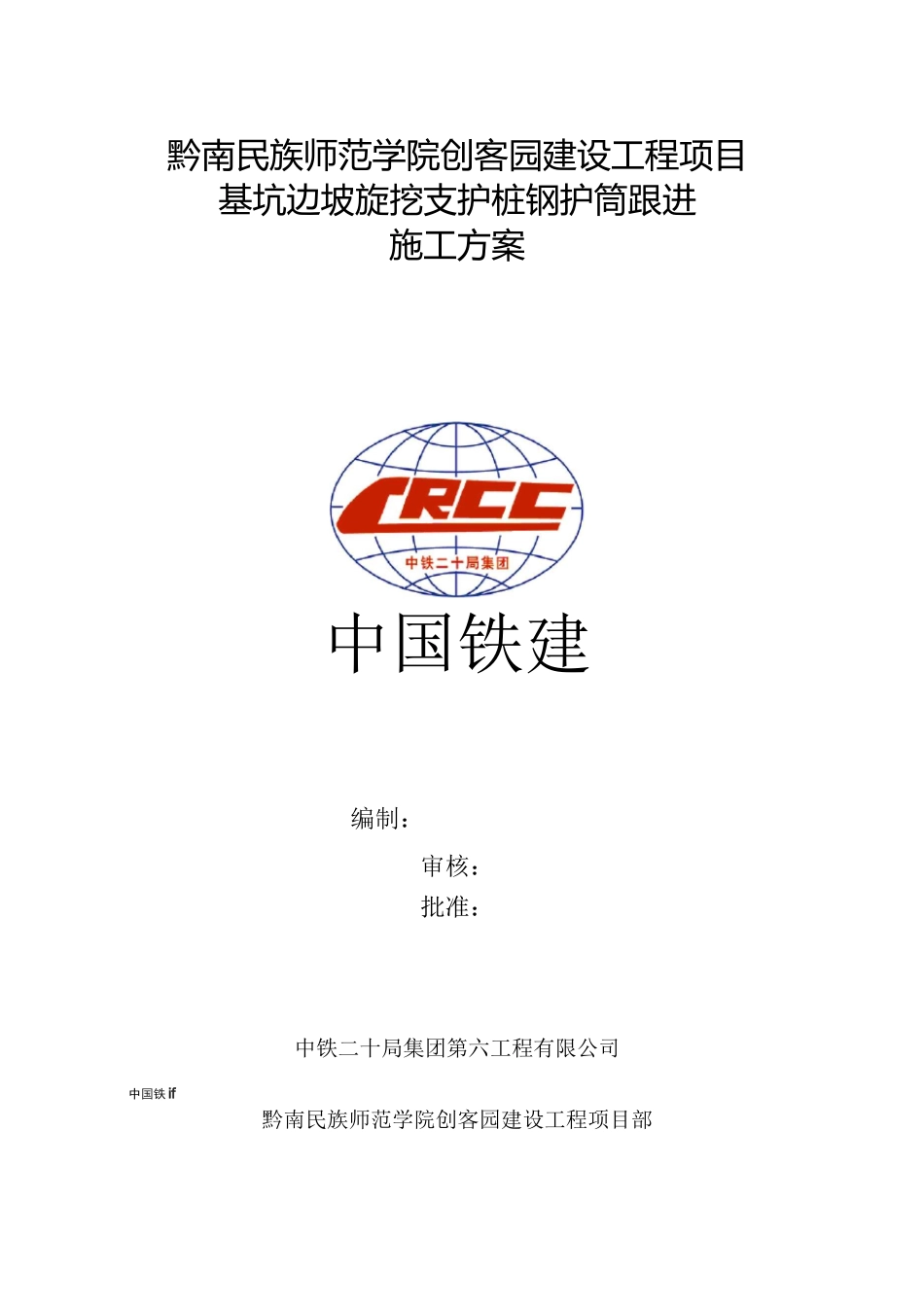

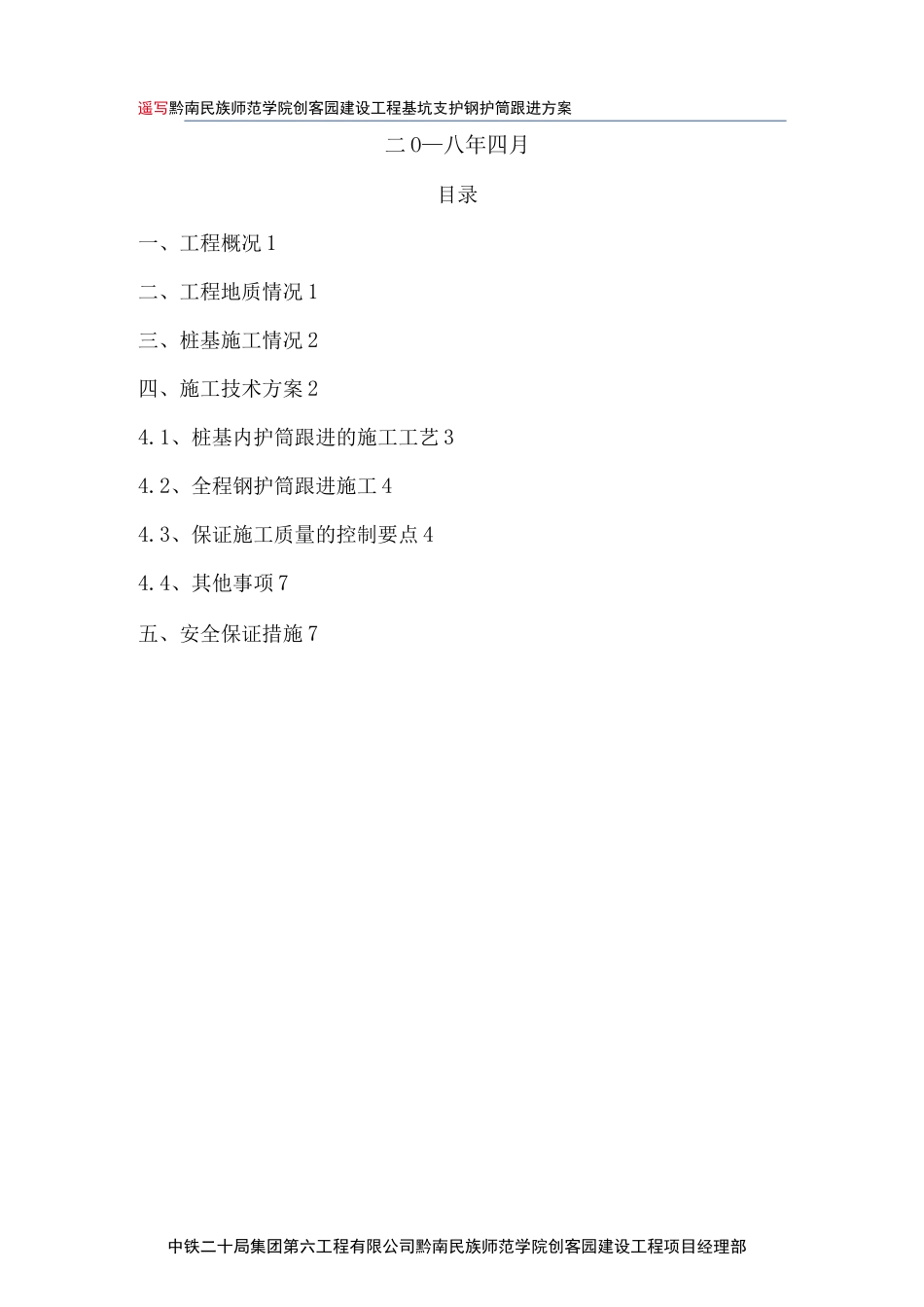

黔南民族师范学院创客园建设工程项目基坑边坡旋挖支护桩钢护筒跟进施工方案中国铁建编制：审核：批准：中铁二十局集团第六工程有限公司中国铁 if黔南民族师范学院创客园建设工程项目部遥写黔南民族师范学院创客园建设工程基坑支护钢护筒跟进方案中铁二十局集团第六工程有限公司黔南民族师范学院创客园建设工程项目经理部二 O—八年四月目录一、工程概况 1二、工程地质情况 1三、桩基施工情况 2四、施工技术方案 24.1、桩基内护筒跟进的施工工艺 34.2、全程钢护筒跟进施工 44.3、保证施工质量的控制要点 44.4、其他事项 7五、安全保证措施 7中铁二十局集团第六工程有限公司黔南民族师范学院创客园建设工程项目经理部 1一、工程概况拟建黔南民族师范学院创客园，为-2+5F 主楼及副楼组成，平面呈长方形，近东西向展布，交通便利，场地自然地貌标髙约为 785.4m,拟建地下室-2 层标髙为 777.8m，基坑开挖后将形成长为 325m，髙约为 10m的岩土混合边坡，其中 B-C 段边坡长为 67.892m，坡顶为已建 3F 建筑，条形基础，拟建地下室紧邻用地红线，边坡无放坡空间，需垂直开挖，设计桩径为 1.2 米，类别为旋挖护坡桩，间距 2.5 米，桩长约为 12 米；C-D 段边坡长为 94.6m，坡顶为已建斗蓬山路，拟建地下室边线紧邻用地红线，边坡无放坡空间，需垂直开挖，设计桩径为 1.2 米，类别为旋挖护坡桩，间距 2.5 米，桩长约为 14 米；D-A 段边坡长为 62.799m，坡顶为已建 3F 建筑，条形基础，拟建地下室紧邻用地红线，边坡无放坡空间，需垂直开挖，设计桩径为 1.2 米，类别为旋挖护坡桩，间距 2.5 米，桩长约为 17 米。边坡为临时性支护。二、工程地质情况结合场地钻探及外围观察情况，根据岩土特性、完整程度、风化程度等从上至下分为三个土质单元、四个岩质单元，现分述如下：杂填土层分布在场地南、西、北侧未开挖基坑边坡顶部，厚 1.5〜3.5m；粉质黏土层分布不均匀，厚度变化较大，厚度 0.9〜5.3m；卵石层分布不均，基坑底部大部分地段已被挖出，厚度平均为 5m；全风化泥岩层场地局部地段分布，分布厚度 2.5m〜17.6m；强风化泥岩层场地大部分地段分布，分布厚度 1.4〜9.6m；强风化碳质泥岩场地中国铁 if遥写黔南民族师范学院创客园建设工程基坑支护钢护筒跟进方案中铁二十局集团第六工程有限公司黔南民族师范学院创客园建设工程项目经理部 2局部呈透镜体分布，分布厚度 0.3〜4.5m；中风化泥岩夹灰岩分布厚...
