电子信息、通信、电类专业知识点梳理汇总VIP免费

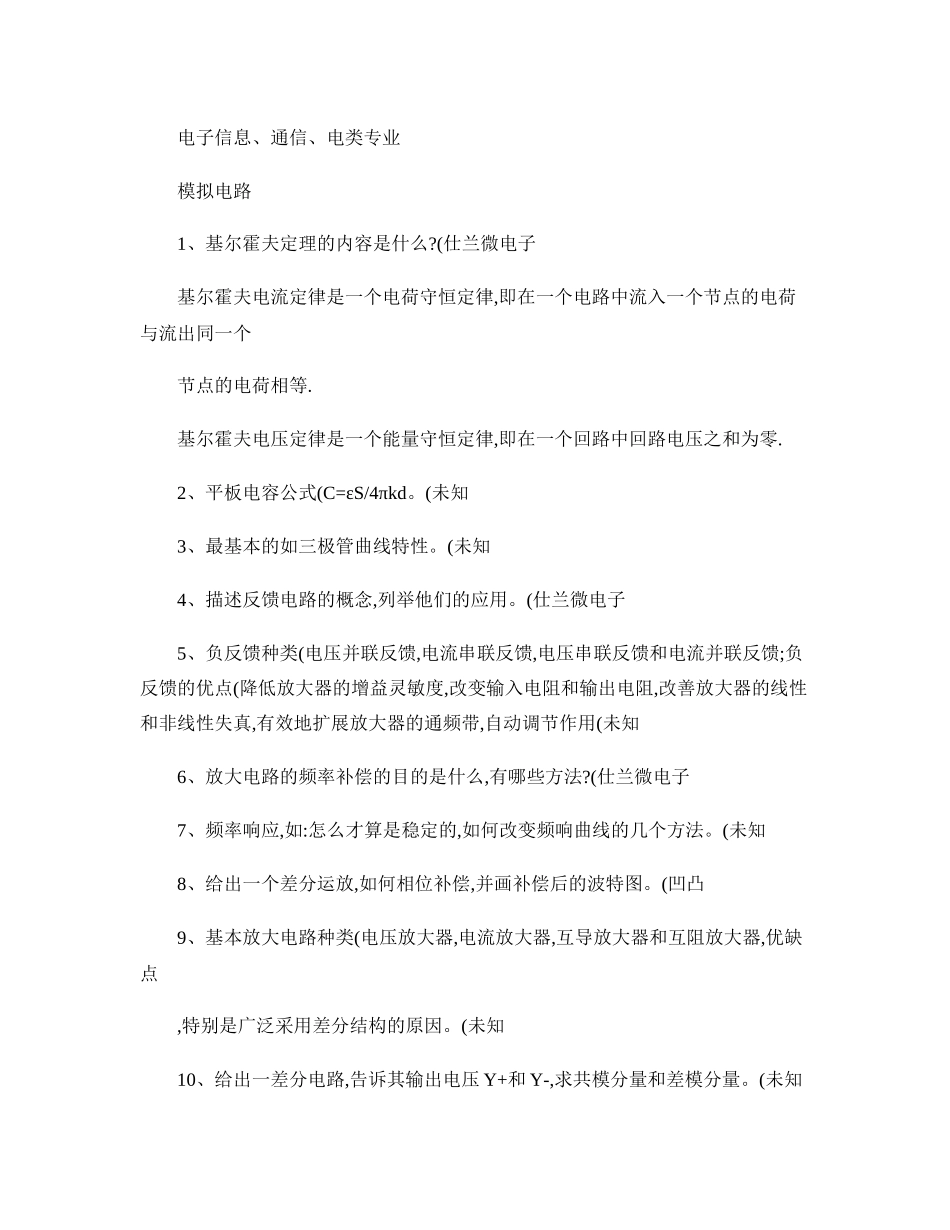

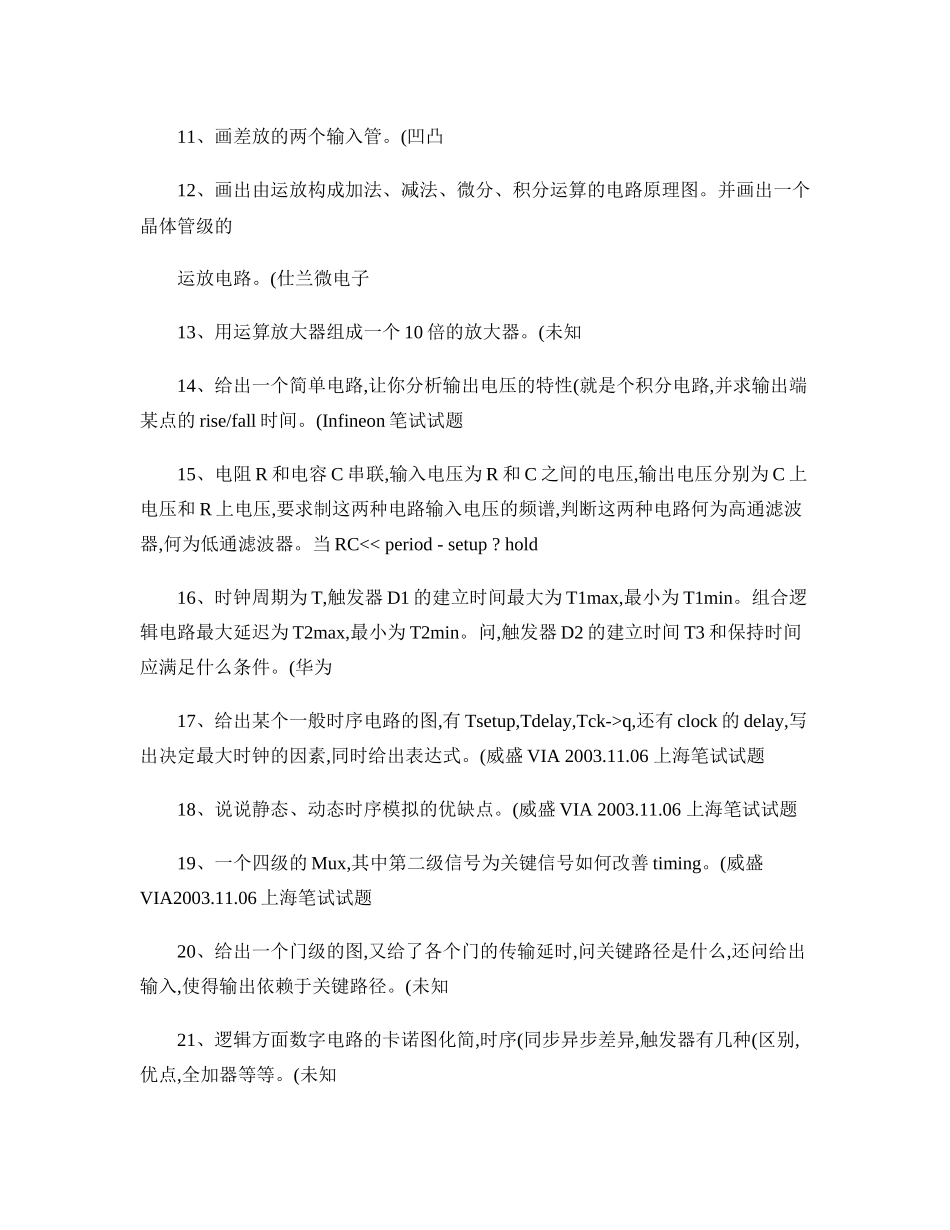

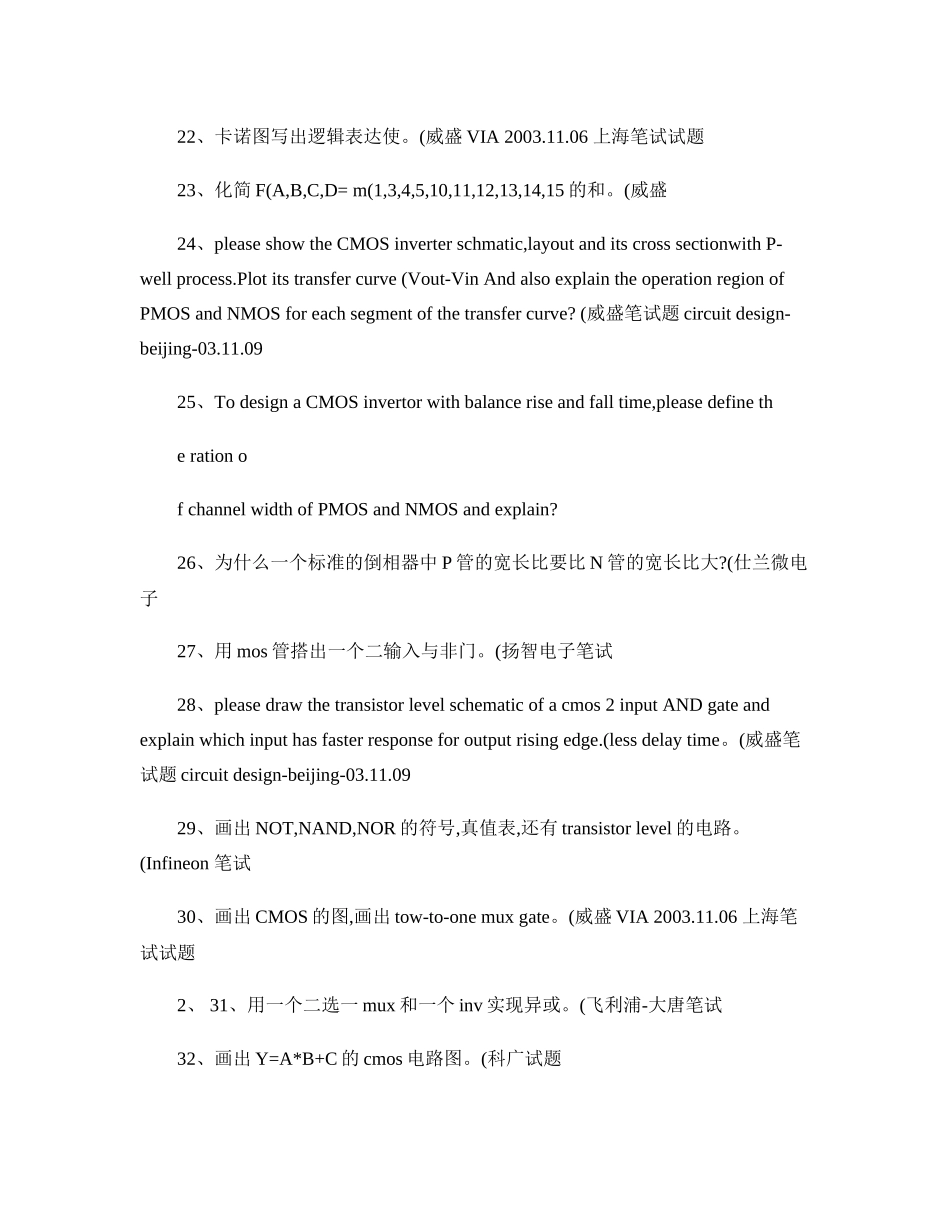

电子信息、通信、电类专业模拟电路1、基尔霍夫定理的内容是什么?(仕兰微电子基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd。(未知3、最基本的如三极管曲线特性。(未知4、描述反馈电路的概念,列举他们的应用。(仕兰微电子5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈;负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用(未知6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。(未知8、给出一个差分运放,如何相位补偿,并画补偿后的波特图。(凹凸9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器,优缺点,特别是广泛采用差分结构的原因。(未知10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。(未知11、画差放的两个输入管。(凹凸12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的运放电路。(仕兰微电子13、用运算放大器组成一个10倍的放大器。(未知14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路,并求输出端某点的rise/fall时间。(Infineon笔试试题15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。当RC<q,还有clock的delay,写出决定最大时钟的因素,同时给出表达式。(威盛VIA2003.11.06上海笔试试题18、说说静态、动态时序模拟的优缺点。(威盛VIA2003.11.06上海笔试试题19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。(威盛VIA2003.11.06上海笔试试题20、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入,使得输出依赖于关键路径。(未知21、逻辑方面数字电路的卡诺图化简,时序(同步异步差异,触发器有几种(区别,优点,全加器等等。(未知22、卡诺图写出逻辑表达使。(威盛VIA2003.11.06上海笔试试题23、化简F(A,B,C,D=m(1,3,4,5,10,11,12,13,14,15的和。(威盛24、pleaseshowtheCMOSinverterschmatic,layoutanditscrosssectionwithP-wellprocess.Plotitstransfercurve(Vout-VinAndalsoexplaintheoperationregionofPMOSandNMOSforeachsegmentofthetransfercurve?(威盛笔试题circuitdesign-beijing-03.11.0925、TodesignaCMOSinvertorwithbalanceriseandfalltime,pleasedefinetherationofchannelwidthofPMOSandNMOSandexplain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子27、用mos管搭出一个二输入与非门。(扬智电子笔试28、pleasedrawthetransistorlevelschematicofacmos2inputANDgateandexplainwhichinputhasfasterresponseforoutputrisingedge.(lessdelaytime。(威盛笔试题circuitdesign-beijing-03.11.0929、画出NOT,NAND,NOR的符号,真值表,还有transistorlevel的电路。(Infineon笔试30、画出CMOS的图,画出tow-to-onemuxgate。(威盛VIA2003.11.06上海笔试试题2、31、用一个二选一mux和一个inv实现异或。(飞利浦-大唐笔试32、画出Y=A*B+C的cmos电路图。(科广试题33、用逻辑们和cmos电路实现ab+cd。(飞利浦-大唐笔试34、画出CMOS电路的晶体管级电路图,实现Y=A*B+C(D+E。(仕兰微电子35、利用4选1实现F(x,y,z=xz+yz’。(未知36、给一个表达式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现(实际上就是化简。37、给出一个简单的由多个NOT,NAND,NOR组成的原理图,根据输入波形画出各点波形。(Infineon笔试38、为了实现逻辑(AXORBOR(CANDD,请选用以下逻辑...
