拌合站扩大基础计算书(改)

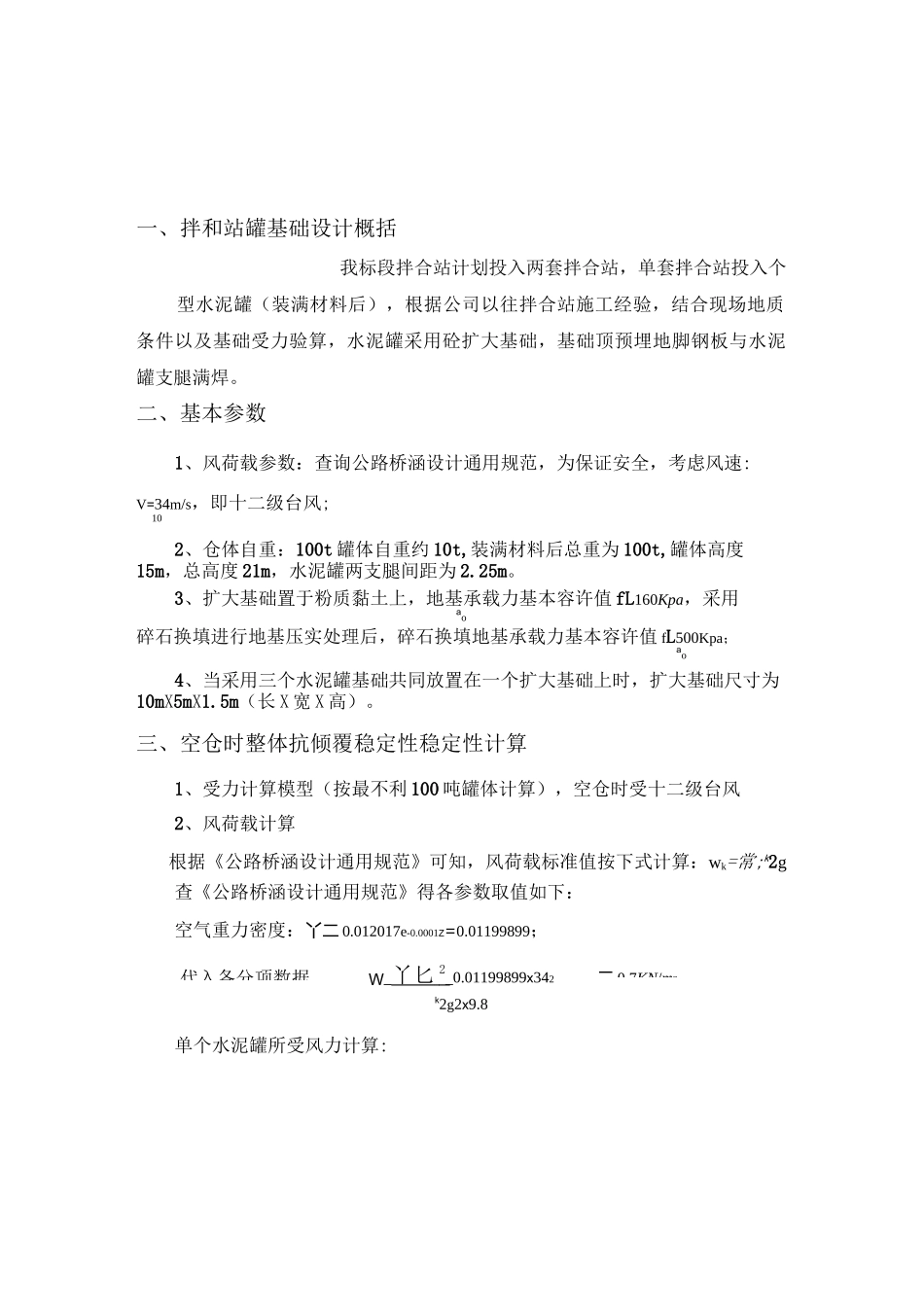

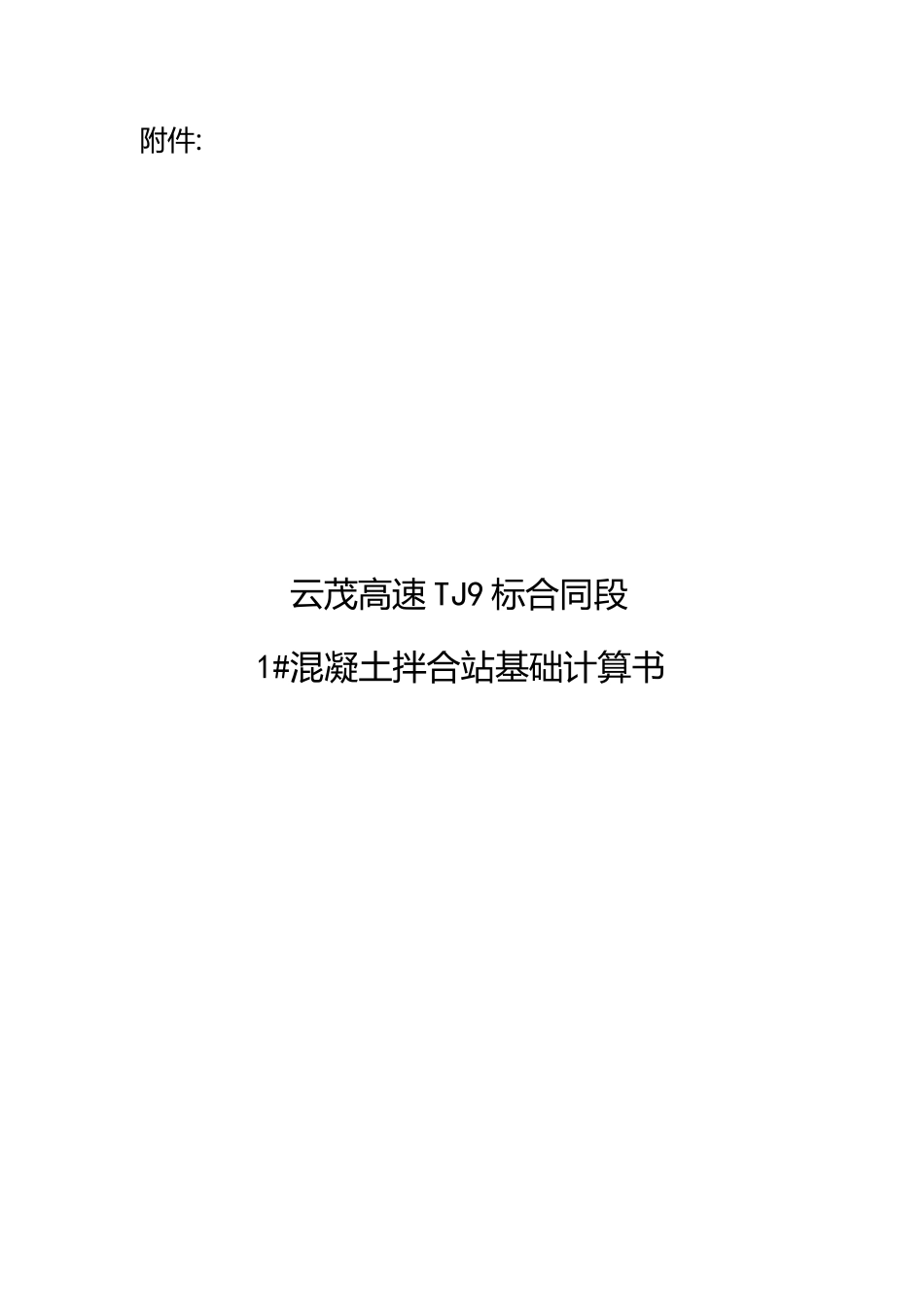

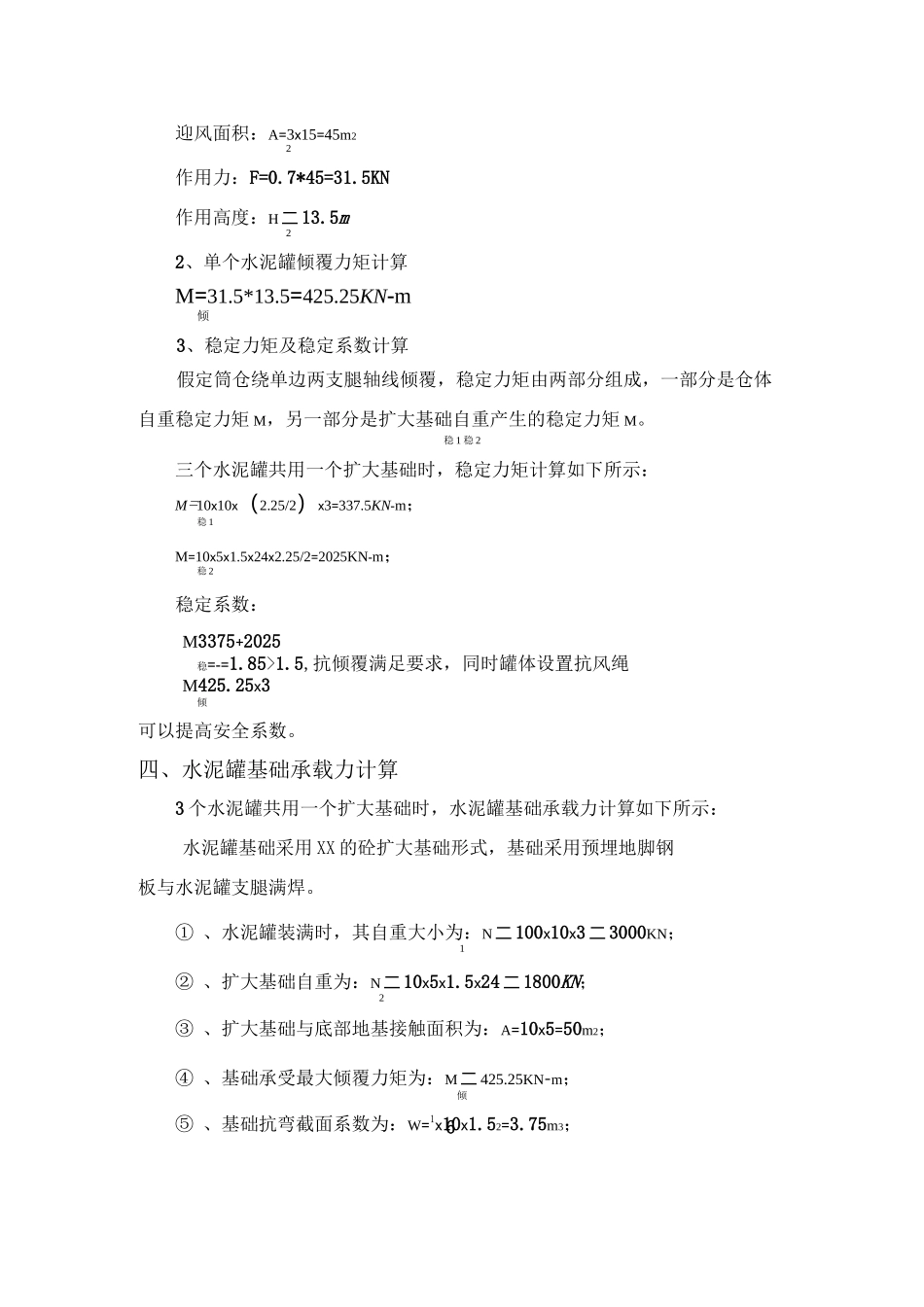

附件:云茂高速 TJ9 标合同段1#混凝土拌合站基础计算书代入各分项数据二 0.7KN/m2一、拌和站罐基础设计概括我标段拌合站计划投入两套拌合站，单套拌合站投入个型水泥罐（装满材料后），根据公司以往拌合站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊。二、基本参数1、风荷载参数：查询公路桥涵设计通用规范，为保证安全，考虑风速:V=34m/s，即十二级台风;102、仓体自重：100t 罐体自重约 10t,装满材料后总重为 100t,罐体高度15m，总高度 21m，水泥罐两支腿间距为 2.25m。3、扩大基础置于粉质黏土上，地基承载力基本容许值 fL160Kpa，采用ao碎石换填进行地基压实处理后，碎石换填地基承载力基本容许值 fL500Kpa；ao4、当采用三个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为10mX5mX1.5m（长 X 宽 X 高）。三、空仓时整体抗倾覆稳定性稳定性计算1、受力计算模型（按最不利 100 吨罐体计算），空仓时受十二级台风2、风荷载计算根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：wk=常;k2g查《公路桥涵设计通用规范》得各参数取值如下：空气重力密度：丫二 0.012017e-0.0001Z=0.01199899；W_丫匕 2 _0.01199899x342k2g2x9.8单个水泥罐所受风力计算:6迎风面积：A=3x15=45m22作用力：F=0.7*45=31.5KN作用高度：H 二 13.5m22、单个水泥罐倾覆力矩计算M=31.5*13.5=425.25KN-m倾3、稳定力矩及稳定系数计算假定筒仓绕单边两支腿轴线倾覆，稳定力矩由两部分组成，一部分是仓体自重稳定力矩 M，另一部分是扩大基础自重产生的稳定力矩 M。稳 1 稳 2三个水泥罐共用一个扩大基础时，稳定力矩计算如下所示：M=10x10x（2.25/2）x3=337.5KN-m；稳 1M=10x5x1.5x24x2.25/2=2025KN-m；稳 2稳定系数：M3375+2025稳=-=1.85>1.5,抗倾覆满足要求，同时罐体设置抗风绳M425.25x3倾可以提高安全系数。四、水泥罐基础承载力计算3 个水泥罐共用一个扩大基础时，水泥罐基础承载力计算如下所示：水泥罐基础采用 XX 的砼扩大基础形式，基础采用预埋地脚钢板与水泥罐支腿满焊。① 、水泥罐装满时，其自重大小为：N 二 100x10x3 二 3000KN；1② 、扩大基础自重为：N 二 10x5x1.5x24 二 1800KN；2③ 、扩大基础与底部地基接触面积为：A=10x5=50m2；④ 、基础承受最大倾覆力矩为：M 二 425.25KN-m；倾⑤ 、基础抗弯截面系数为：W=1x10x1.52=3.75m3；6⑥、...
