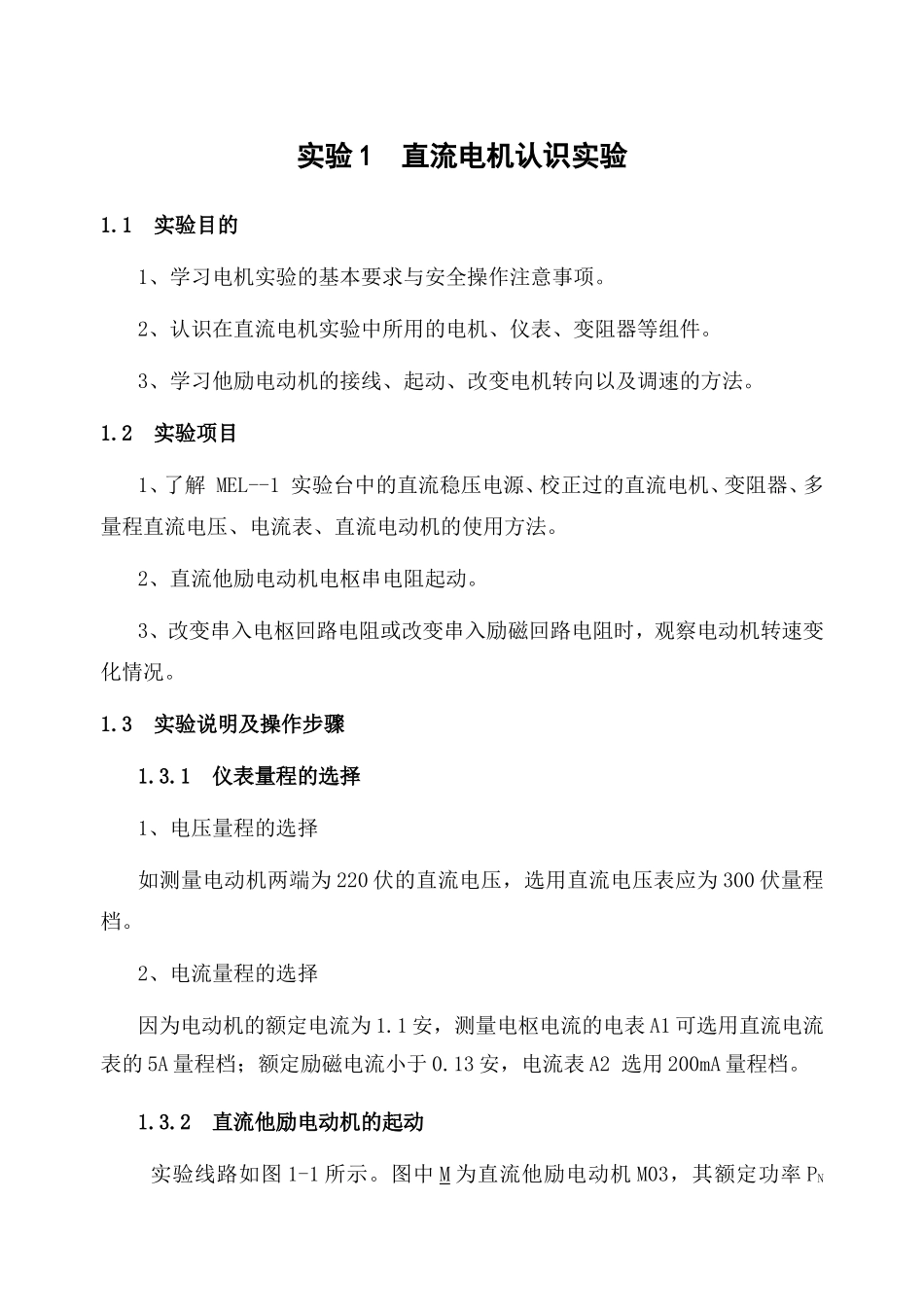

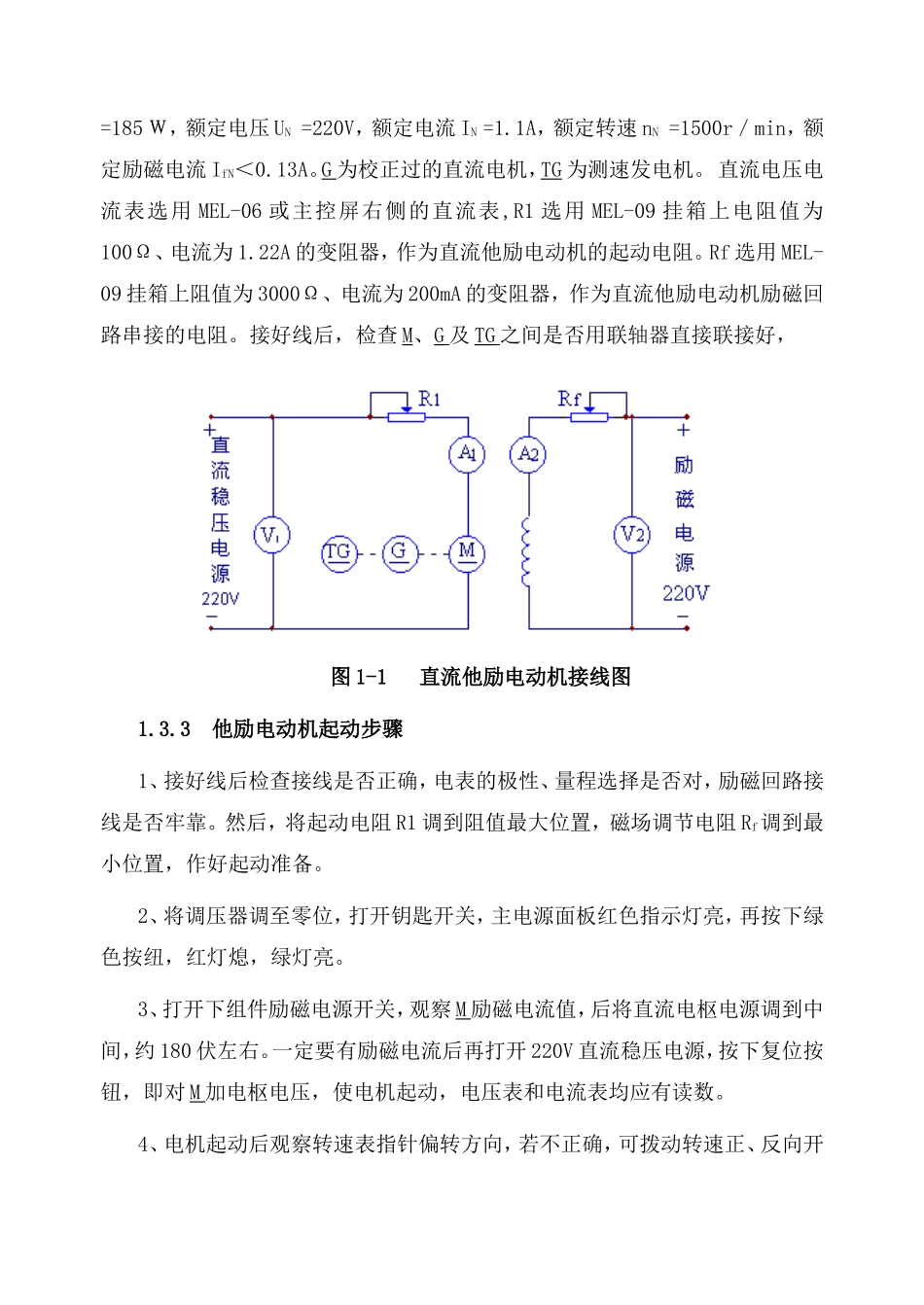

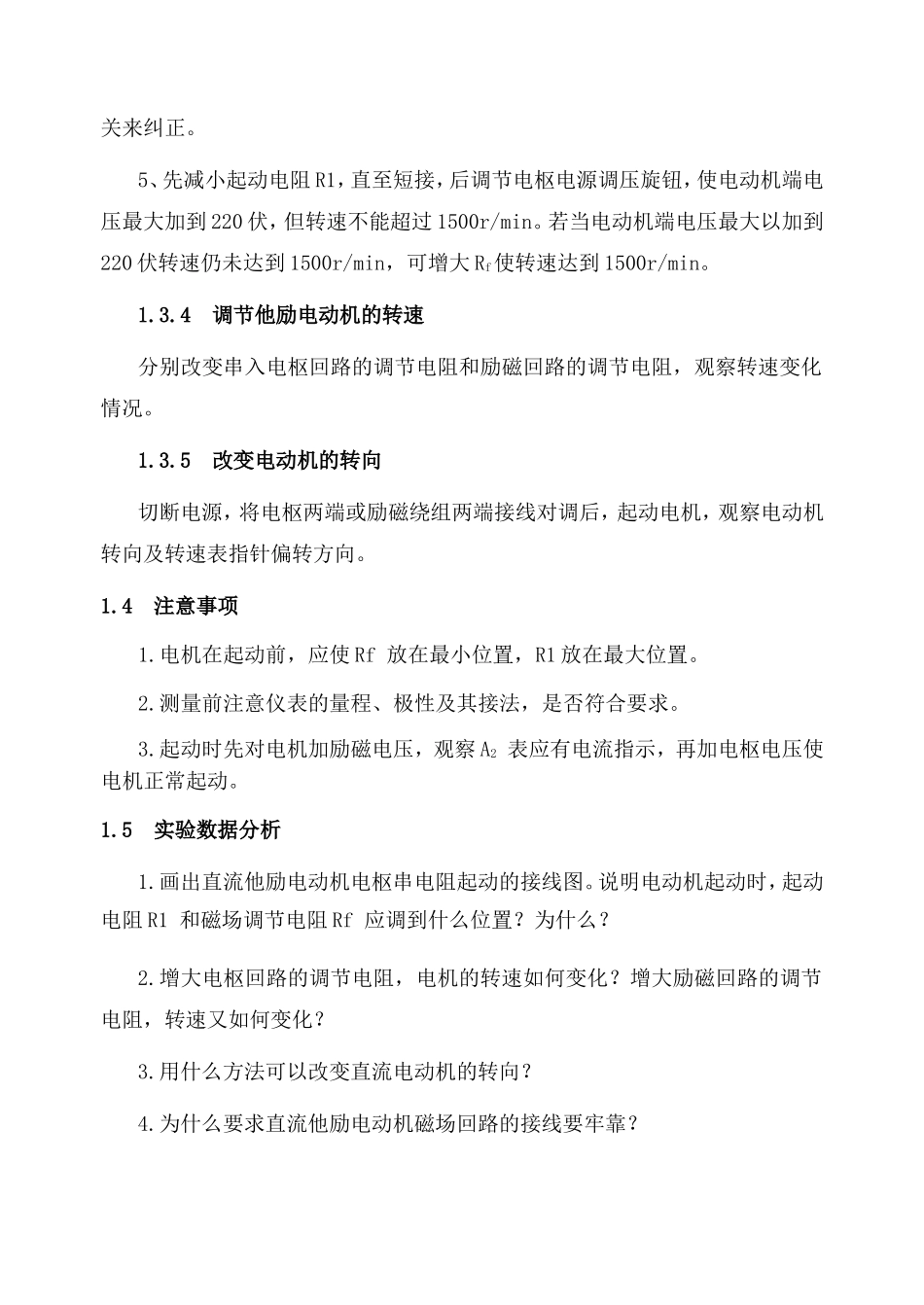

实验1直流电机认识实验1.1实验目的1、学习电机实验的基本要求与安全操作注意事项。2、认识在直流电机实验中所用的电机、仪表、变阻器等组件。3、学习他励电动机的接线、起动、改变电机转向以及调速的方法。1.2实验项目1、了解MEL--1实验台中的直流稳压电源、校正过的直流电机、变阻器、多量程直流电压、电流表、直流电动机的使用方法。2、直流他励电动机电枢串电阻起动。3、改变串入电枢回路电阻或改变串入励磁回路电阻时，观察电动机转速变化情况。1.3实验说明及操作步骤1.3.1仪表量程的选择1、电压量程的选择如测量电动机两端为220伏的直流电压，选用直流电压表应为300伏量程档。2、电流量程的选择因为电动机的额定电流为1.1安，测量电枢电流的电表A1可选用直流电流表的5A量程档；额定励磁电流小于0.13安，电流表A2选用200mA量程档。1.3.2直流他励电动机的起动实验线路如图1-1所示。图中M为直流他励电动机M03，其额定功率PN=185Ｗ，额定电压UN=220V，额定电流IN=1.1A，额定转速nN=1500r／min，额定励磁电流IfN＜0.13A。G为校正过的直流电机，TG为测速发电机。直流电压电流表选用MEL-06或主控屏右侧的直流表,R1选用MEL-09挂箱上电阻值为100Ω、电流为1.22A的变阻器，作为直流他励电动机的起动电阻。Rf选用MEL-09挂箱上阻值为3000Ω、电流为200mA的变阻器，作为直流他励电动机励磁回路串接的电阻。接好线后，检查M、G及TG之间是否用联轴器直接联接好，图1-1直流他励电动机接线图1.3.3他励电动机起动步骤1、接好线后检查接线是否正确，电表的极性、量程选择是否对，励磁回路接线是否牢靠。然后，将起动电阻R1调到阻值最大位置，磁场调节电阻Rf调到最小位置，作好起动准备。2、将调压器调至零位，打开钥匙开关，主电源面板红色指示灯亮，再按下绿色按纽，红灯熄，绿灯亮。3、打开下组件励磁电源开关，观察M励磁电流值，后将直流电枢电源调到中间，约180伏左右。一定要有励磁电流后再打开220V直流稳压电源，按下复位按钮，即对M加电枢电压，使电机起动，电压表和电流表均应有读数。4、电机起动后观察转速表指针偏转方向，若不正确，可拨动转速正、反向开关来纠正。5、先减小起动电阻R1，直至短接，后调节电枢电源调压旋钮，使电动机端电压最大加到220伏，但转速不能超过1500r/min。若当电动机端电压最大以加到220伏转速仍未达到1500r/min，可增大Rf使转速达到1500r/min。1.3.4调节他励电动机的转速分别改变串入电枢回路的调节电阻和励磁回路的调节电阻，观察转速变化情况。1.3.5改变电动机的转向切断电源，将电枢两端或励磁绕组两端接线对调后，起动电机，观察电动机转向及转速表指针偏转方向。1.4注意事项1.电机在起动前，应使Rf放在最小位置，R1放在最大位置。2.测量前注意仪表的量程、极性及其接法，是否符合要求。3.起动时先对电机加励磁电压，观察A2表应有电流指示，再加电枢电压使电机正常起动。1.5实验数据分析1.画出直流他励电动机电枢串电阻起动的接线图。说明电动机起动时，起动电阻R1和磁场调节电阻Rf应调到什么位置？为什么？2.增大电枢回路的调节电阻，电机的转速如何变化？增大励磁回路的调节电阻，转速又如何变化？3.用什么方法可以改变直流电动机的转向？4.为什么要求直流他励电动机磁场回路的接线要牢靠？
