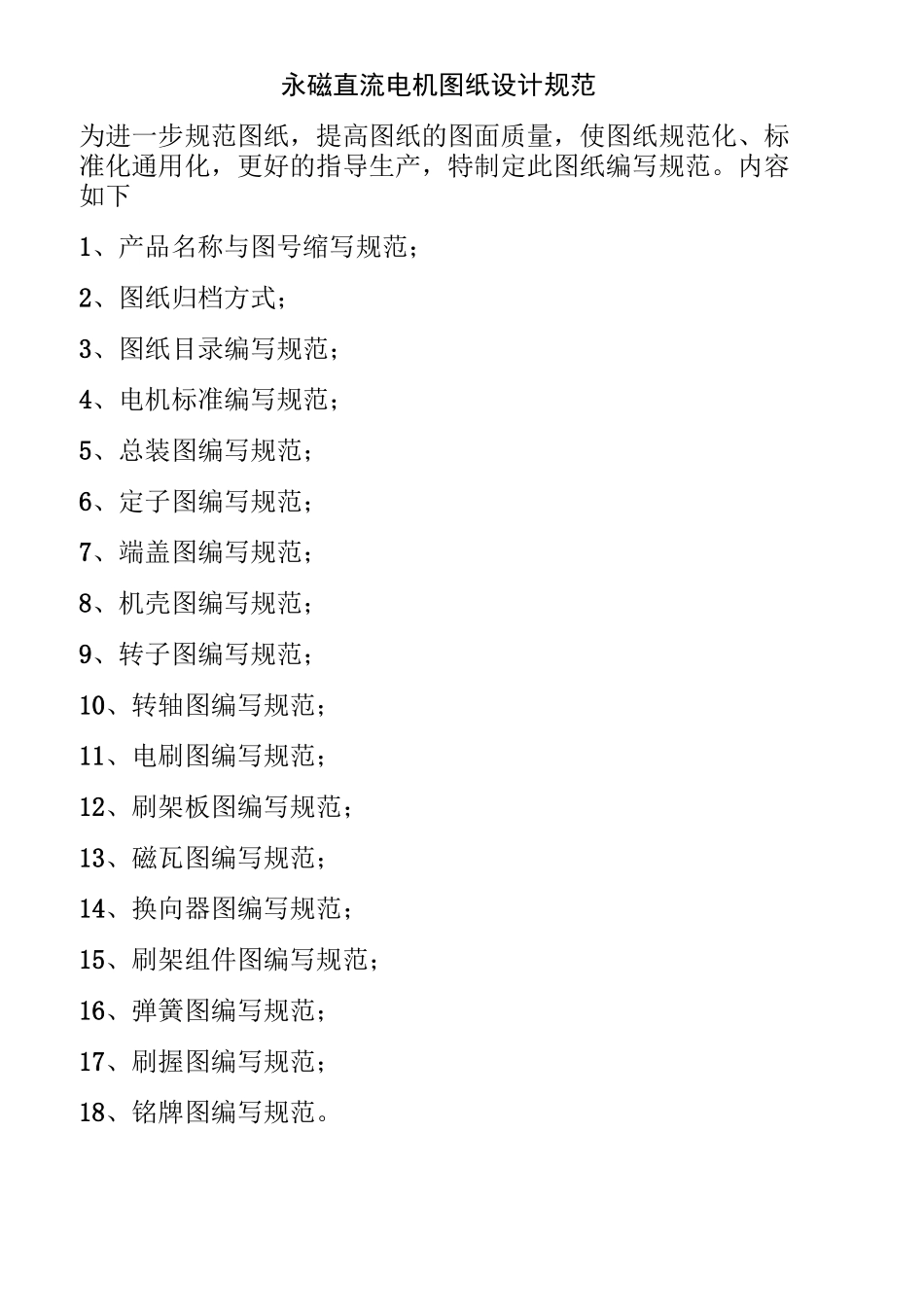

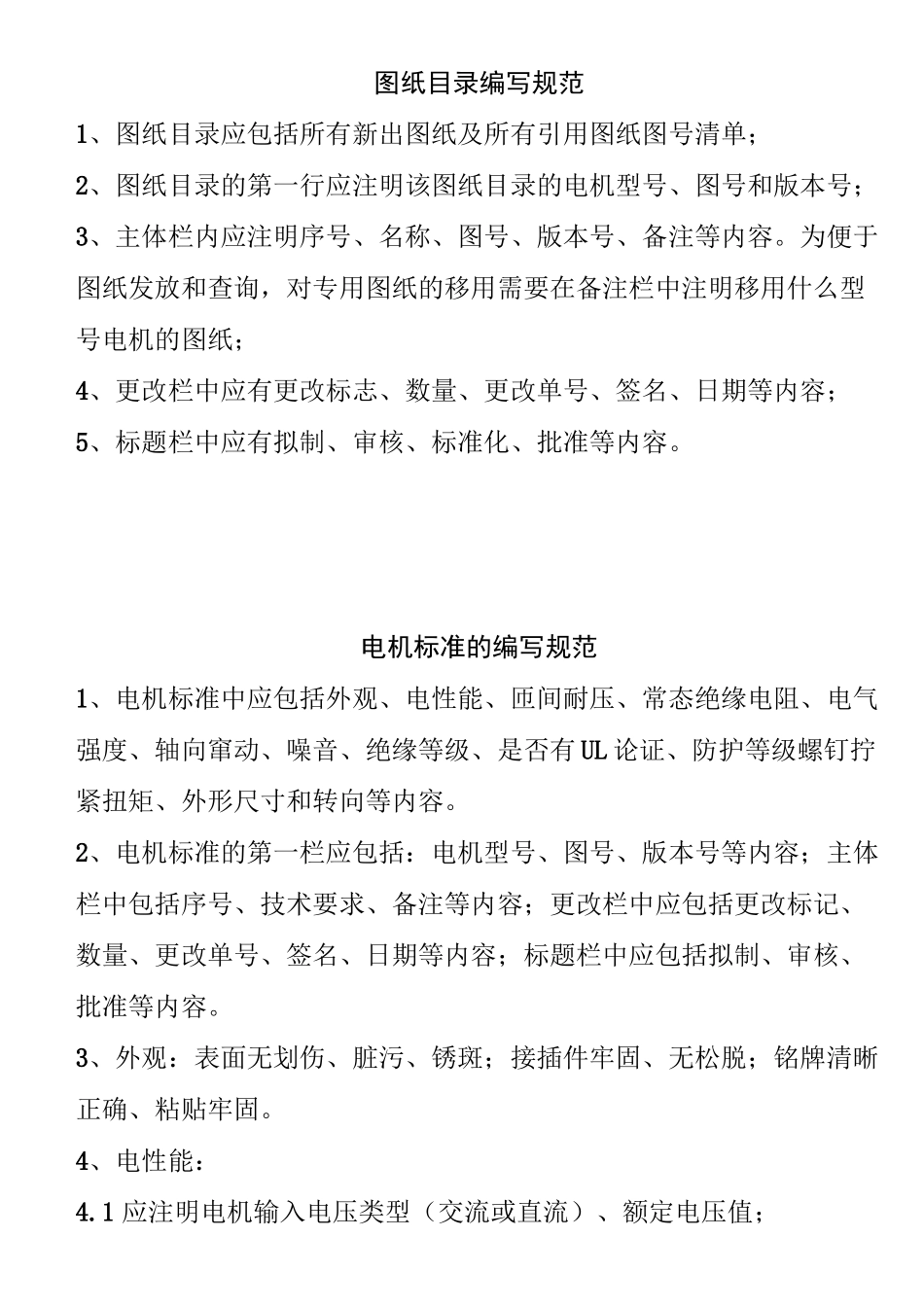

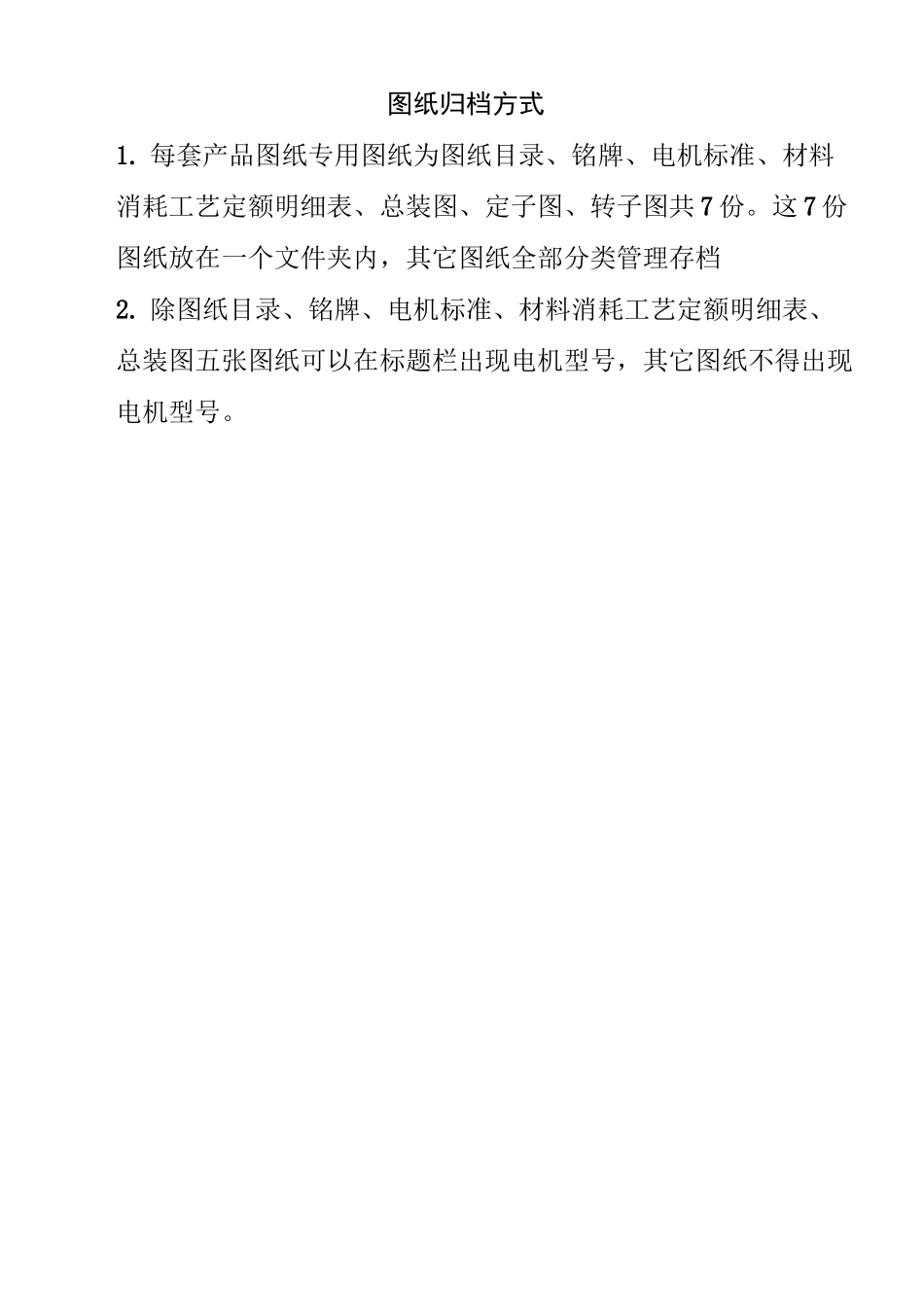

永磁直流电机图纸设计规范为进一步规范图纸，提高图纸的图面质量，使图纸规范化、标准化通用化，更好的指导生产，特制定此图纸编写规范。内容如下1、产品名称与图号缩写规范；2、图纸归档方式；3、图纸目录编写规范；4、电机标准编写规范；5、总装图编写规范；6、定子图编写规范；7、端盖图编写规范；8、机壳图编写规范；9、转子图编写规范；10、转轴图编写规范；11、电刷图编写规范；12、刷架板图编写规范；13、磁瓦图编写规范；14、换向器图编写规范；15、刷架组件图编写规范；16、弹簧图编写规范；17、刷握图编写规范；18、铭牌图编写规范。图纸归档方式1. 每套产品图纸专用图纸为图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图、定子图、转子图共 7 份。这 7 份图纸放在一个文件夹内，其它图纸全部分类管理存档2. 除图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图五张图纸可以在标题栏出现电机型号，其它图纸不得出现电机型号。图纸目录编写规范1、图纸目录应包括所有新出图纸及所有引用图纸图号清单；2、图纸目录的第一行应注明该图纸目录的电机型号、图号和版本号；3、主体栏内应注明序号、名称、图号、版本号、备注等内容。为便于图纸发放和查询，对专用图纸的移用需要在备注栏中注明移用什么型号电机的图纸；4、更改栏中应有更改标志、数量、更改单号、签名、日期等内容；5、标题栏中应有拟制、审核、标准化、批准等内容。电机标准的编写规范1、电机标准中应包括外观、电性能、匝间耐压、常态绝缘电阻、电气强度、轴向窜动、噪音、绝缘等级、是否有 UL 论证、防护等级螺钉拧紧扭矩、外形尺寸和转向等内容。2、电机标准的第一栏应包括：电机型号、图号、版本号等内容；主体栏中包括序号、技术要求、备注等内容；更改栏中应包括更改标记、数量、更改单号、签名、日期等内容；标题栏中应包括拟制、审核、批准等内容。3、外观：表面无划伤、脏污、锈斑；接插件牢固、无松脱；铭牌清晰正确、粘贴牢固。4、电性能：4.1 应注明电机输入电压类型（交流或直流）、额定电压值；4.2 最大空载电流、空载转速（公差表示为范围形式）；4.3 负载测试为测功机加载测试、根据用户要求测试 2－4 个负载转矩时的性能参数。4.4 负载电流的公差以允许最大值的形式表示，如果用户没有明确要求，则公差为+10%；4.5 负载转矩要求按规定加载，允许公差±1%;4.6 转速的公差：按客户要求，如果客户没有明确要求，则公差为±10...
