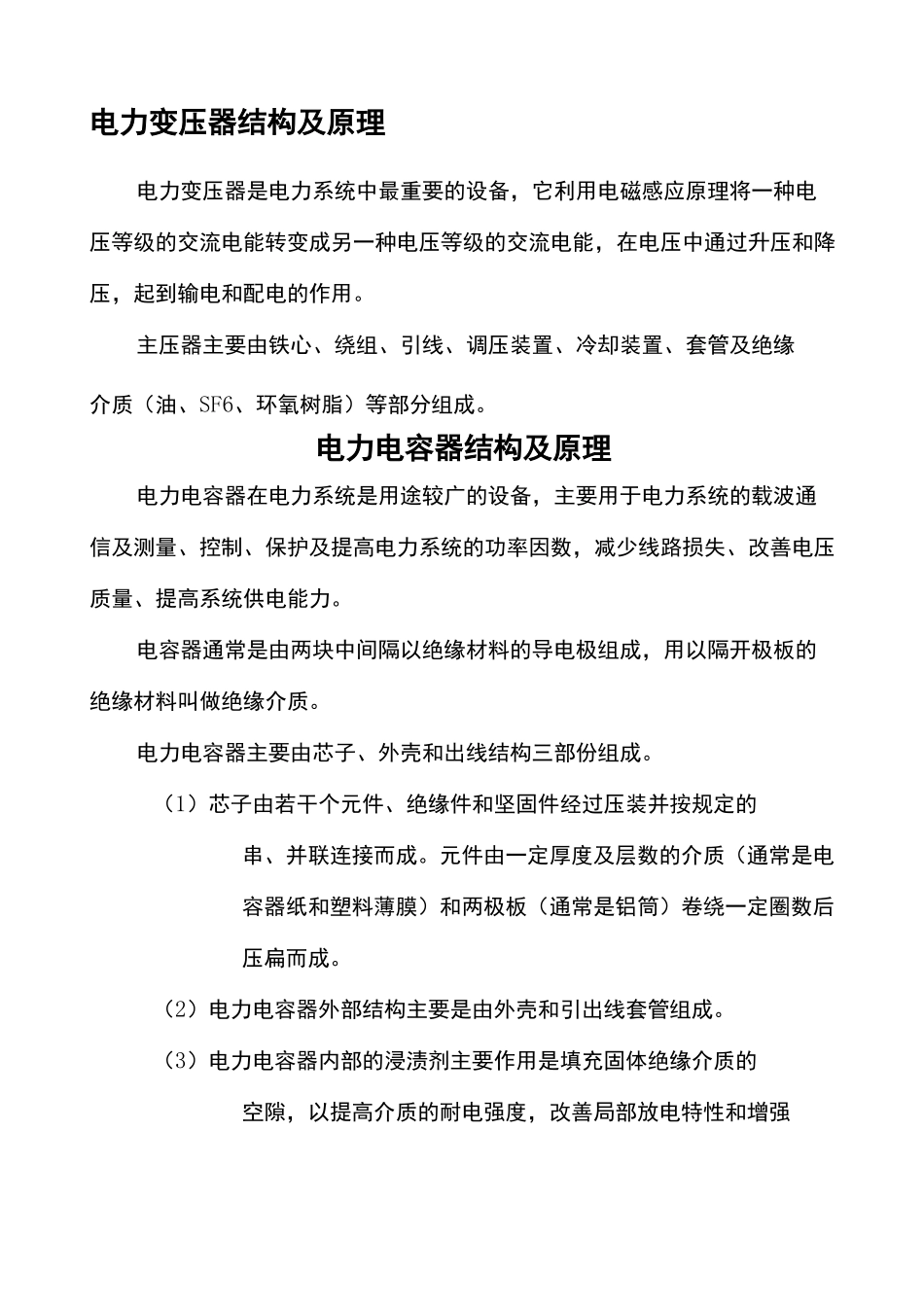

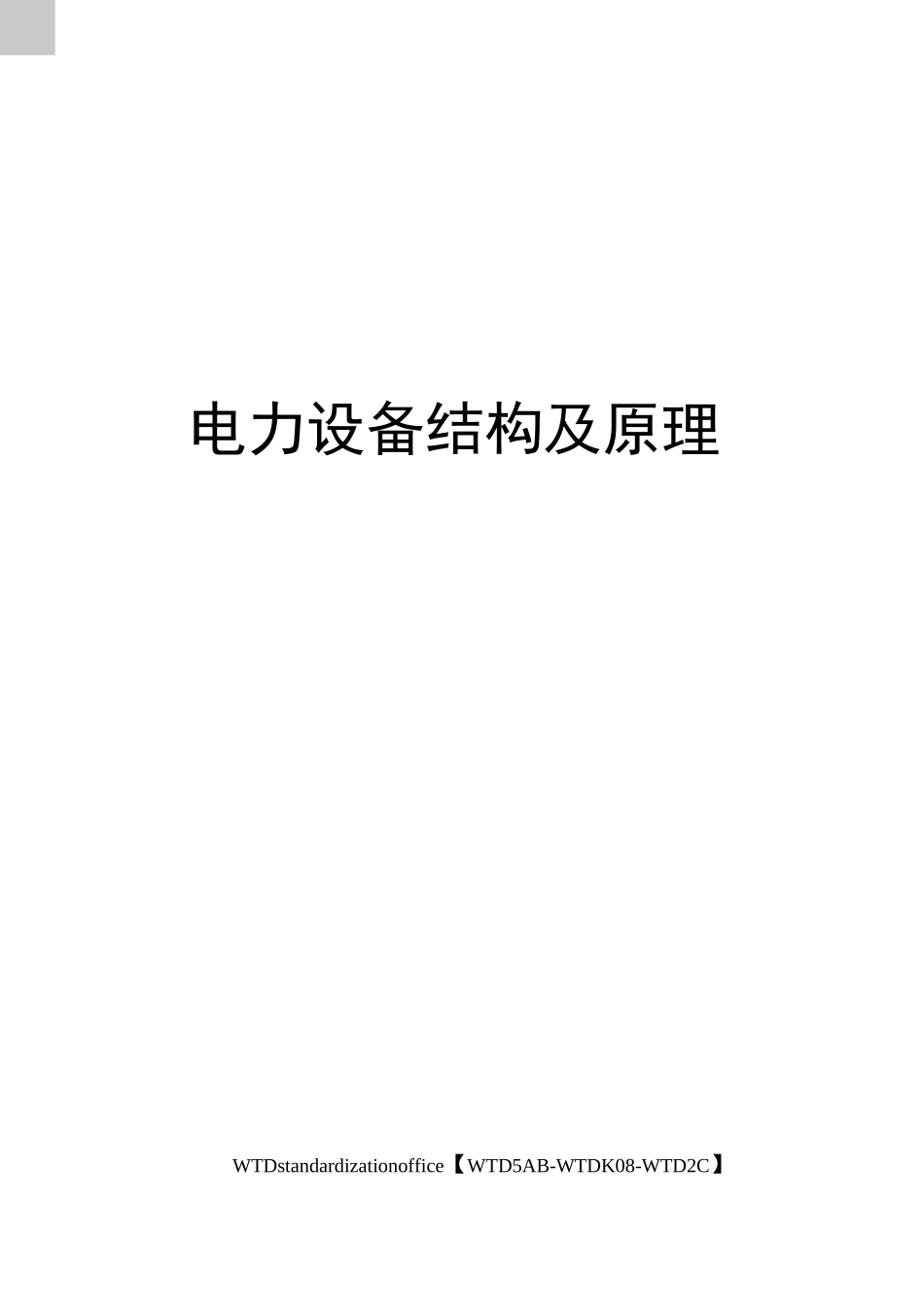

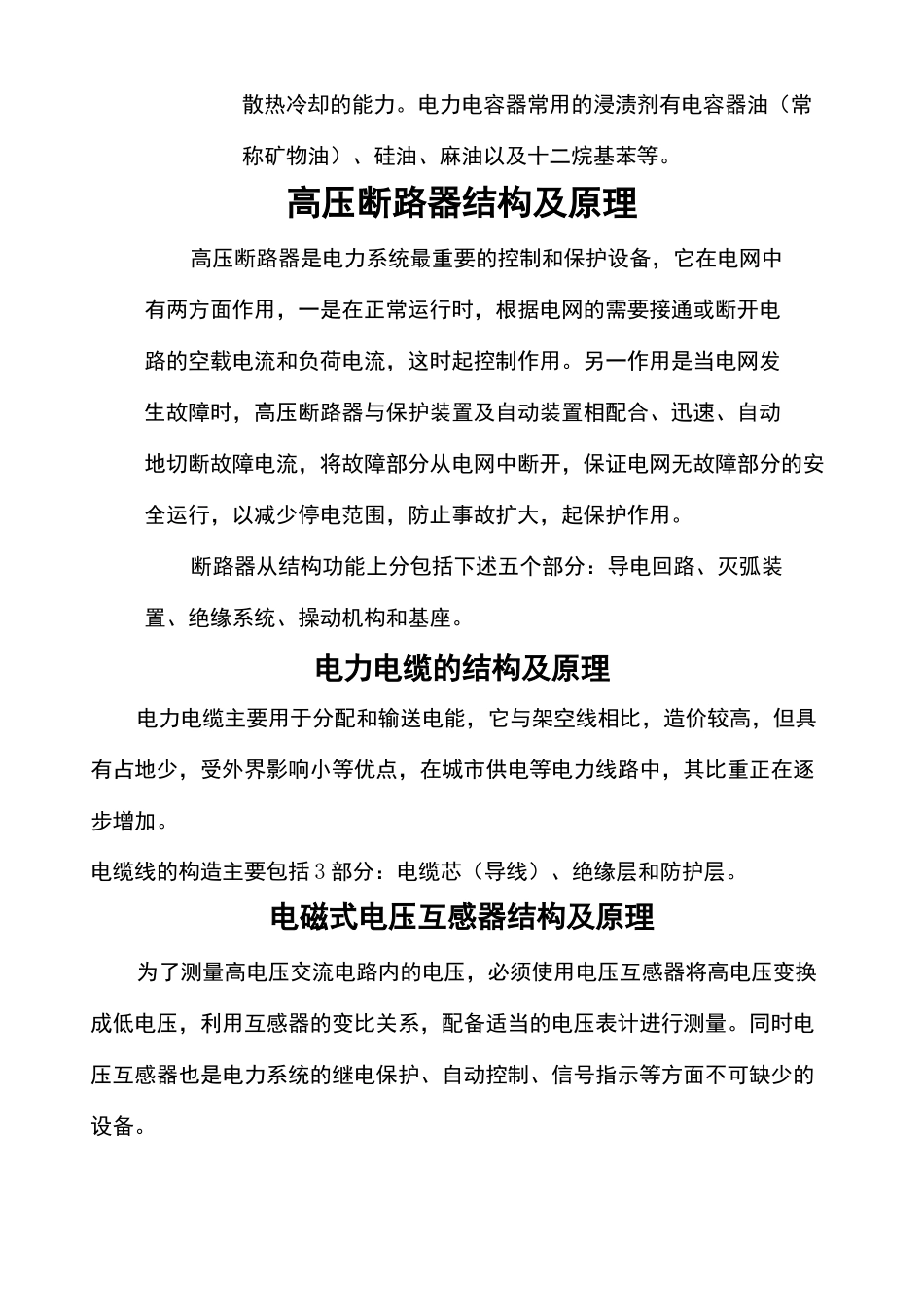

电力设备结构及原理WTDstandardizationoffice【WTD5AB-WTDK08-WTD2C】电力变压器结构及原理电力变压器是电力系统中最重要的设备，它利用电磁感应原理将一种电压等级的交流电能转变成另一种电压等级的交流电能，在电压中通过升压和降压，起到输电和配电的作用。主压器主要由铁心、绕组、引线、调压装置、冷却装置、套管及绝缘介质（油、SF6、环氧树脂）等部分组成。电力电容器结构及原理电力电容器在电力系统是用途较广的设备，主要用于电力系统的载波通信及测量、控制、保护及提高电力系统的功率因数，减少线路损失、改善电压质量、提高系统供电能力。电容器通常是由两块中间隔以绝缘材料的导电极组成，用以隔开极板的绝缘材料叫做绝缘介质。电力电容器主要由芯子、外壳和出线结构三部份组成。（1）芯子由若干个元件、绝缘件和坚固件经过压装并按规定的串、并联连接而成。元件由一定厚度及层数的介质（通常是电容器纸和塑料薄膜）和两极板（通常是铝筒）卷绕一定圈数后压扁而成。（2）电力电容器外部结构主要是由外壳和引出线套管组成。（3）电力电容器内部的浸渍剂主要作用是填充固体绝缘介质的空隙，以提高介质的耐电强度，改善局部放电特性和增强散热冷却的能力。电力电容器常用的浸渍剂有电容器油（常称矿物油）、硅油、麻油以及十二烷基苯等。高压断路器结构及原理高压断路器是电力系统最重要的控制和保护设备，它在电网中有两方面作用，一是在正常运行时，根据电网的需要接通或断开电路的空载电流和负荷电流，这时起控制作用。另一作用是当电网发生故障时，高压断路器与保护装置及自动装置相配合、迅速、自动地切断故障电流，将故障部分从电网中断开，保证电网无故障部分的安全运行，以减少停电范围，防止事故扩大，起保护作用。断路器从结构功能上分包括下述五个部分：导电回路、灭弧装置、绝缘系统、操动机构和基座。电力电缆的结构及原理电力电缆主要用于分配和输送电能，它与架空线相比，造价较高，但具有占地少，受外界影响小等优点，在城市供电等电力线路中，其比重正在逐步增加。电缆线的构造主要包括 3 部分：电缆芯（导线）、绝缘层和防护层。电磁式电压互感器结构及原理为了测量高电压交流电路内的电压，必须使用电压互感器将高电压变换成低电压，利用互感器的变比关系，配备适当的电压表计进行测量。同时电压互感器也是电力系统的继电保护、自动控制、信号指示等方面不可缺少的设备。电容式电压互感器结构及原理电容式电压互感...
