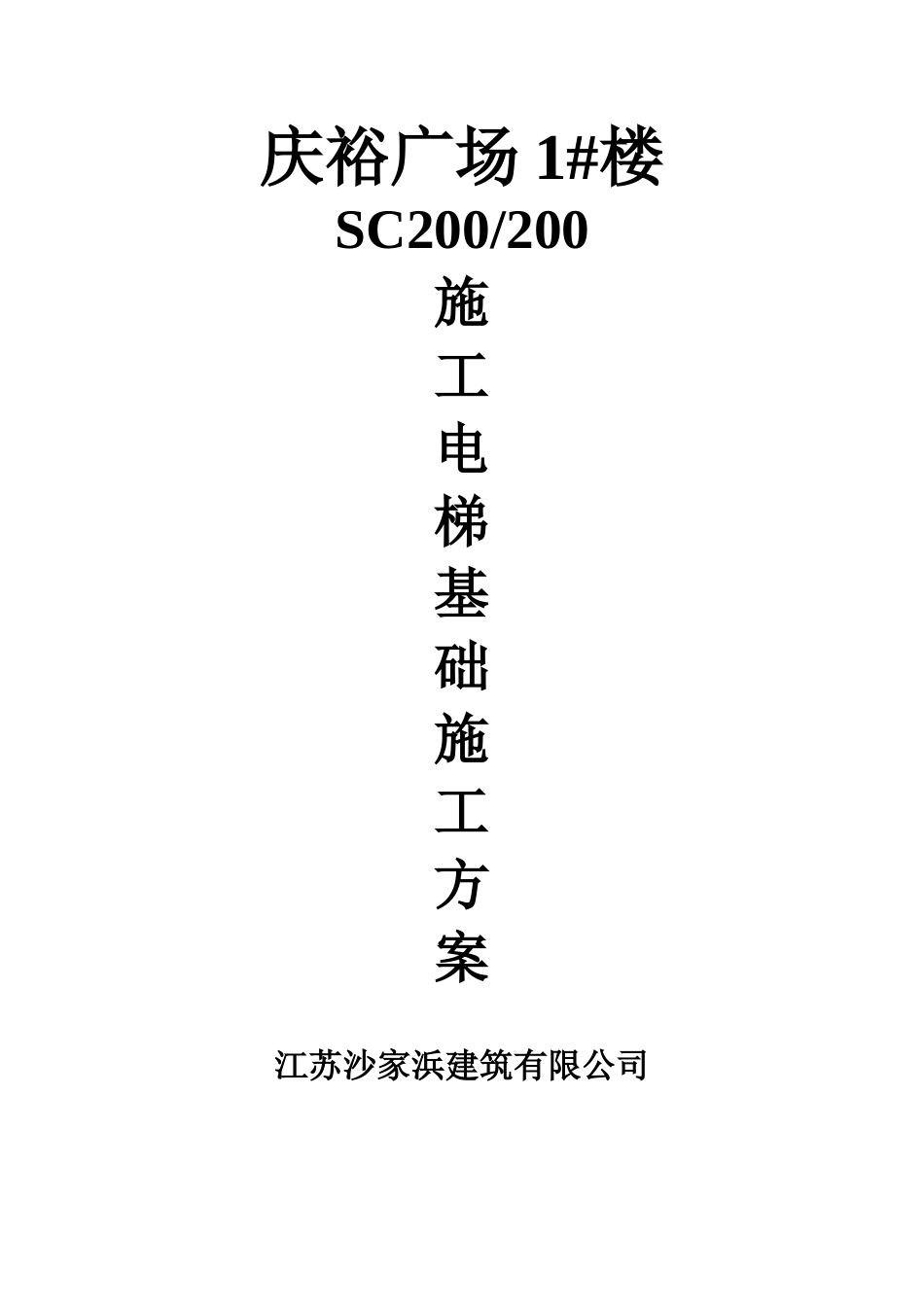

SC200200施工电梯基础施工方案_第1页
1/3

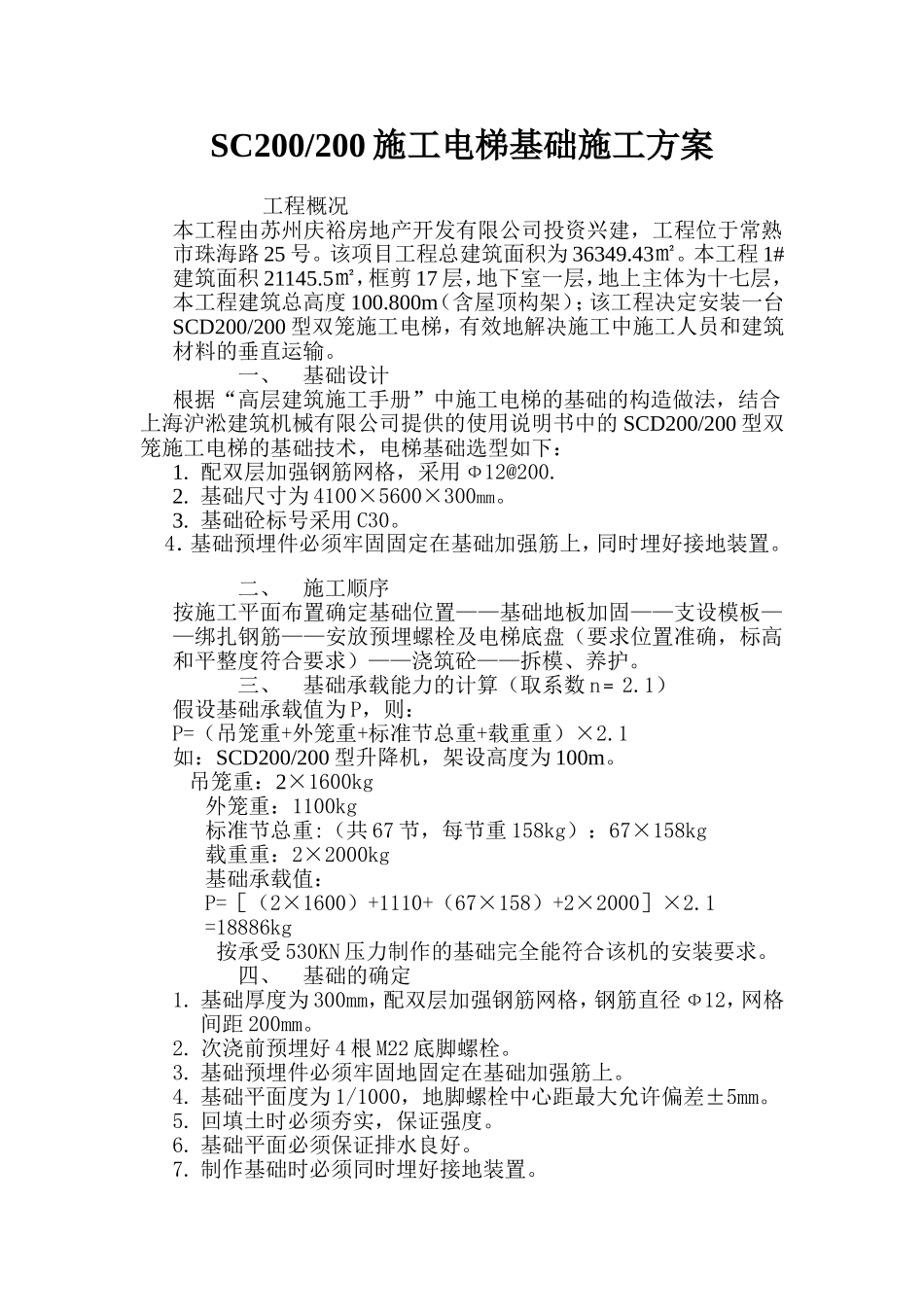

SC200200施工电梯基础施工方案_第2页
2/3

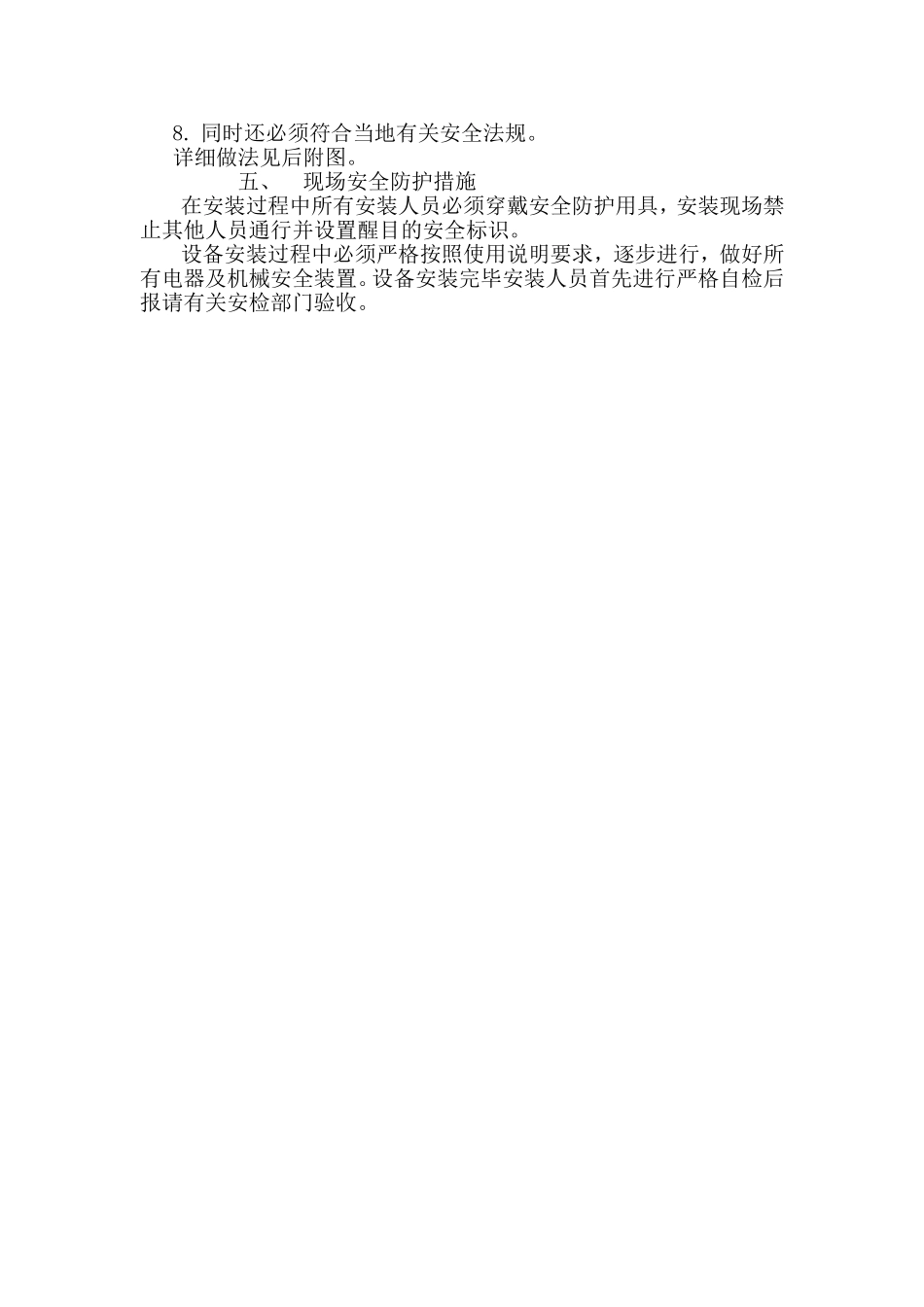

SC200200施工电梯基础施工方案_第3页
3/3
庆裕广场1#楼SC200/200施工电梯基础施工方案江苏沙家浜建筑有限公司SC200/200施工电梯基础施工方案工程概况本工程由苏州庆裕房地产开发有限公司投资兴建,工程位于常熟市珠海路25号。该项目工程总建筑面积为36349.43㎡。本工程1#建筑面积21145.5㎡,框剪17层,地下室一层,地上主体为十七层,本工程建筑总高度100.800m(含屋顶构架);该工程决定安装一台SCD200/200型双笼施工电梯,有效地解决施工中施工人员和建筑材料的垂直运输。一、基础设计根据“高层建筑施工手册”中施工电梯的基础的构造做法,结合上海沪淞建筑机械有限公司提供的使用说明书中的SCD200/200型双笼施工电梯的基础技术,电梯基础选型如下:1.配双层加强钢筋网格,采用Ф12@200.2.基础尺寸为4100×5600×300mm。3.基础砼标号采用C30。4.基础预埋件必须牢固固定在基础加强筋上,同时埋好接地装置。二、施工顺序按施工平面布置确定基础位置——基础地板加固——支设模板——绑扎钢筋——安放预埋螺栓及电梯底盘(要求位置准确,标高和平整度符合要求)——浇筑砼——拆模、养护。三、基础承载能力的计算(取系数n﹦2.1)假设基础承载值为P,则:P=(吊笼重+外笼重+标准节总重+载重重)×2.1如:SCD200/200型升降机,架设高度为100m。吊笼重:2×1600kg外笼重:1100kg标准节总重:(共67节,每节重158kg):67×158kg载重重:2×2000kg基础承载值:P=[(2×1600)+1110+(67×158)+2×2000]×2.1=18886kg按承受530KN压力制作的基础完全能符合该机的安装要求。四、基础的确定1.基础厚度为300mm,配双层加强钢筋网格,钢筋直径Ф12,网格间距200mm。2.次浇前预埋好4根M22底脚螺栓。3.基础预埋件必须牢固地固定在基础加强筋上。4.基础平面度为1/1000,地脚螺栓中心距最大允许偏差±5mm。5.回填土时必须夯实,保证强度。6.基础平面必须保证排水良好。7.制作基础时必须同时埋好接地装置。8.同时还必须符合当地有关安全法规。详细做法见后附图。五、现场安全防护措施在安装过程中所有安装人员必须穿戴安全防护用具,安装现场禁止其他人员通行并设置醒目的安全标识。设备安装过程中必须严格按照使用说明要求,逐步进行,做好所有电器及机械安全装置。设备安装完毕安装人员首先进行严格自检后报请有关安检部门验收。
