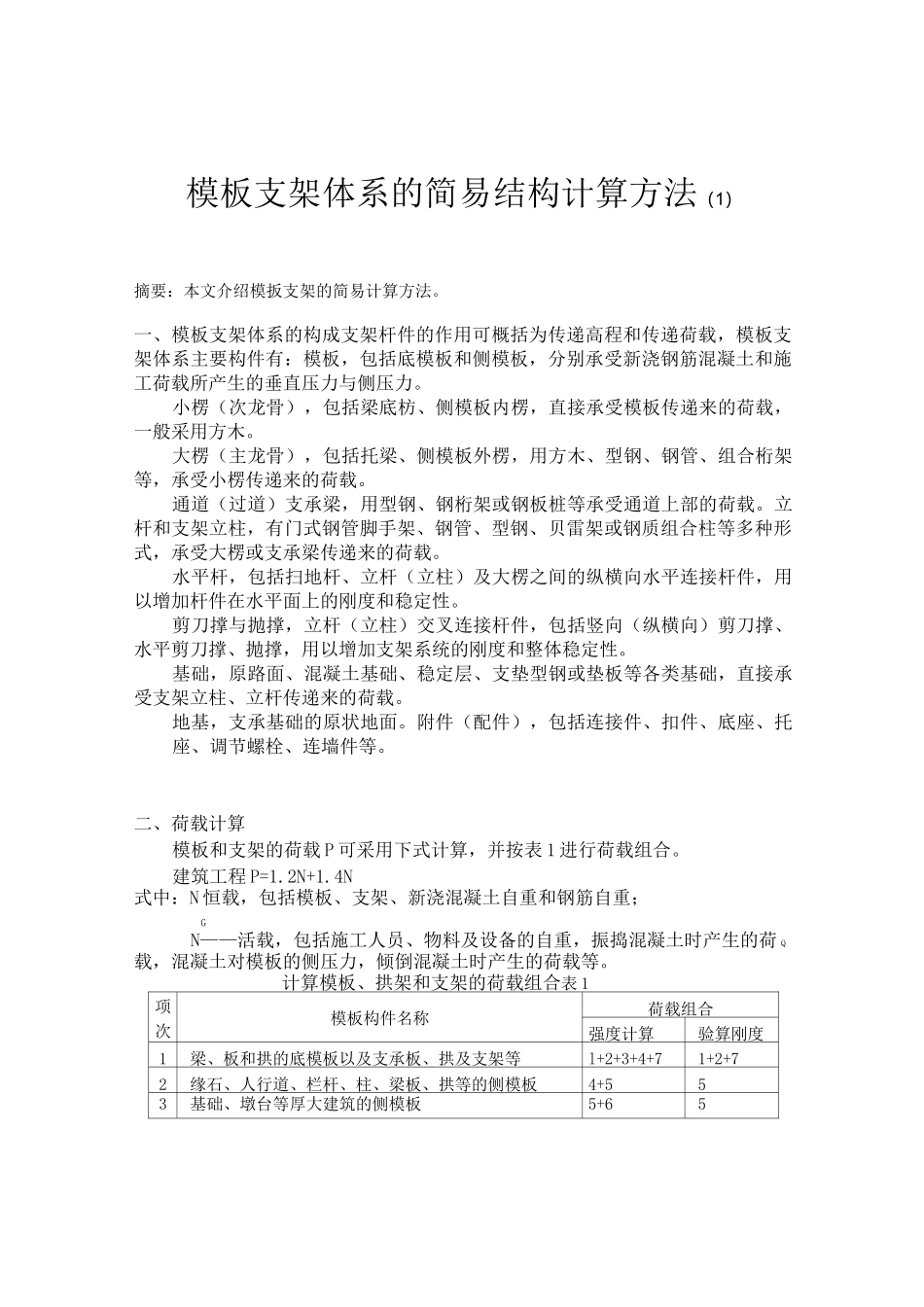

模板支架体系的简易结构计算方法_第1页
1/8

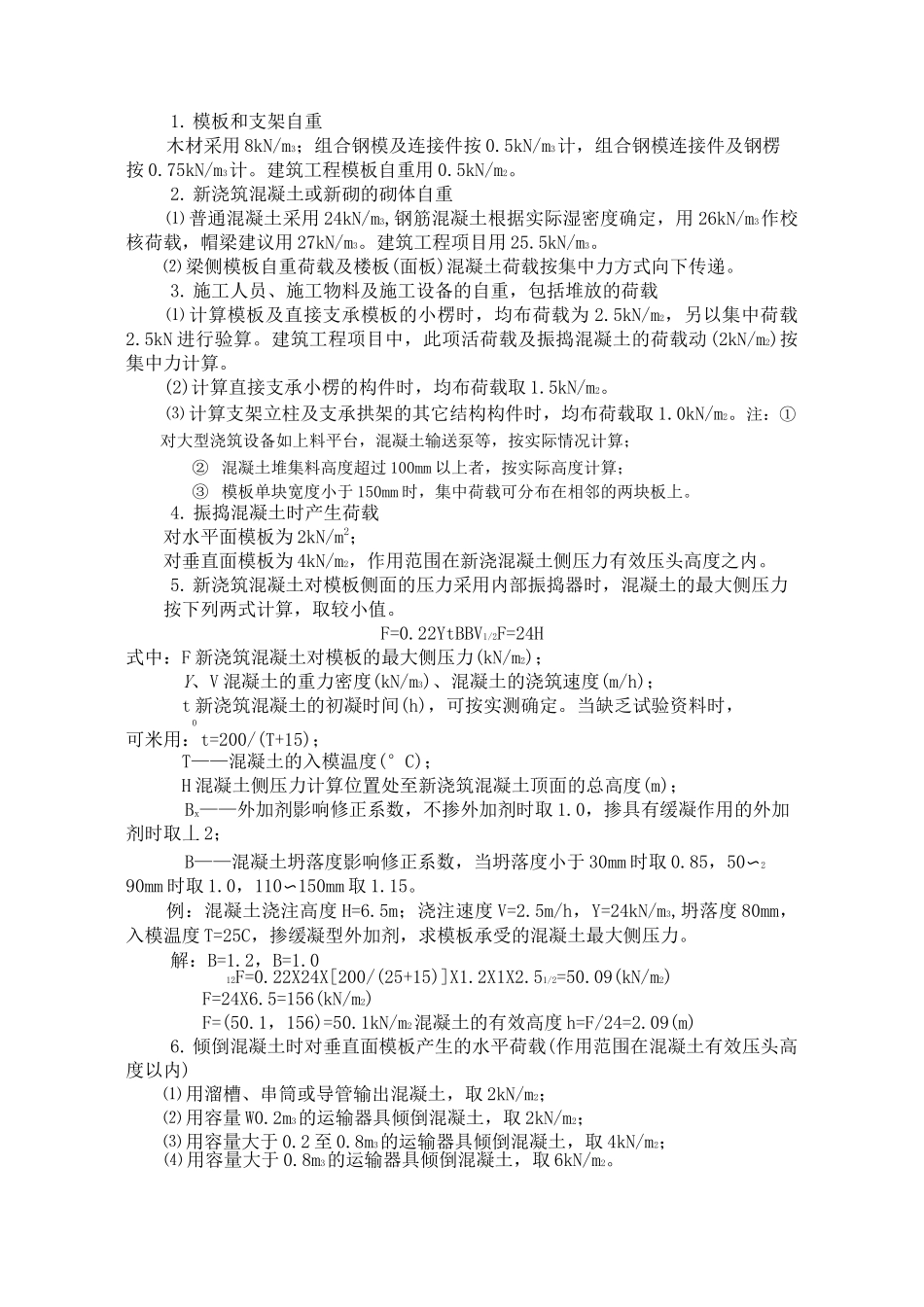

模板支架体系的简易结构计算方法_第2页
2/8

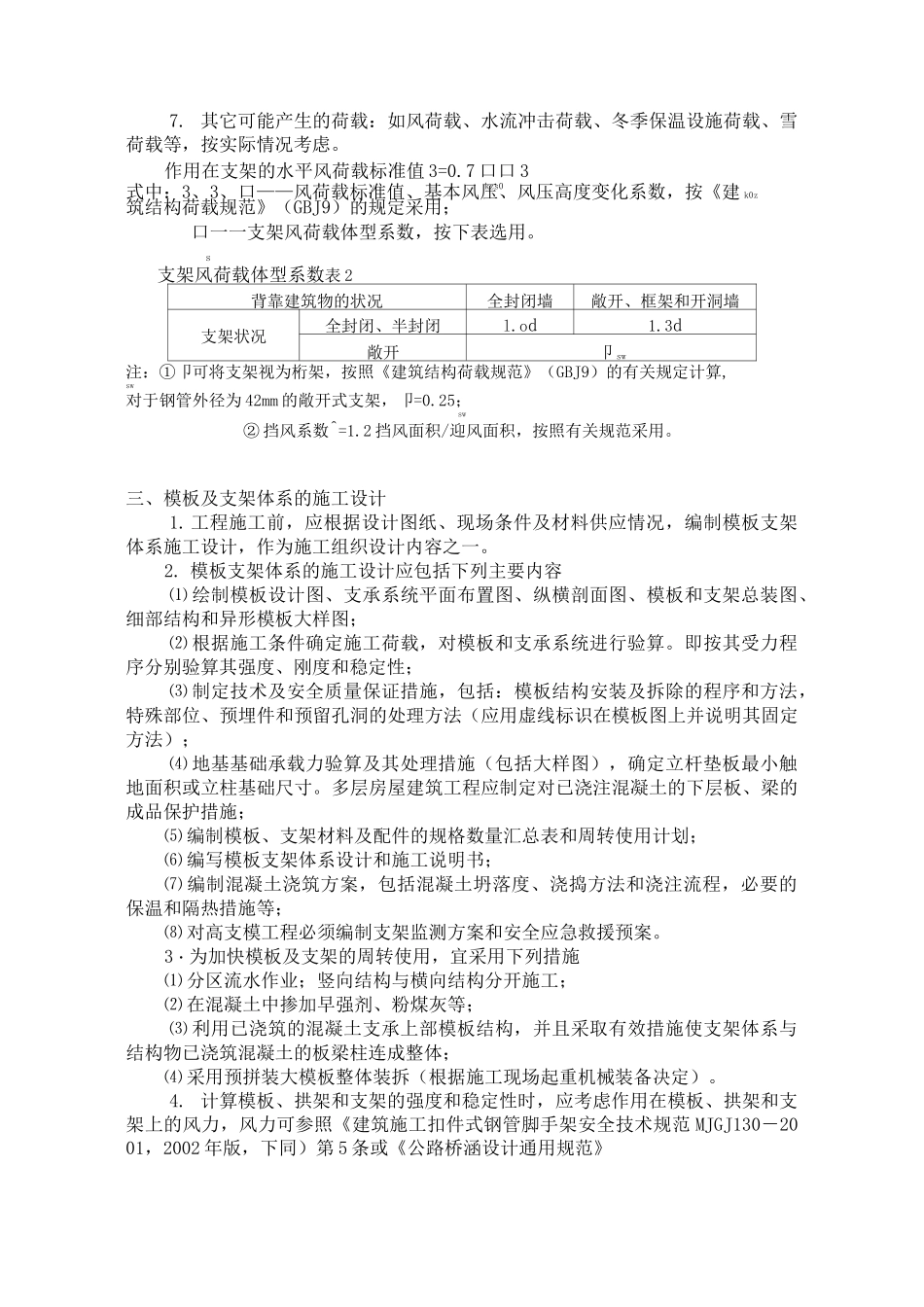

模板支架体系的简易结构计算方法_第3页
3/8
模板支架体系的简易结构计算方法(1)摘要:本文介绍模扳支架的简易计算方法。一、模板支架体系的构成支架杆件的作用可概括为传递高程和传递荷载,模板支架体系主要构件有:模板,包括底模板和侧模板,分别承受新浇钢筋混凝土和施工荷载所产生的垂直压力与侧压力。小楞(次龙骨),包括梁底枋、侧模板内楞,直接承受模板传递来的荷载,一般采用方木。大楞(主龙骨),包括托梁、侧模板外楞,用方木、型钢、钢管、组合桁架等,承受小楞传递来的荷载。通道(过道)支承梁,用型钢、钢桁架或钢板桩等承受通道上部的荷载。立杆和支架立柱,有门式钢管脚手架、钢管、型钢、贝雷架或钢质组合柱等多种形式,承受大楞或支承梁传递来的荷载。水平杆,包括扫地杆、立杆(立柱)及大楞之间的纵横向水平连接杆件,用以增加杆件在水平面上的刚度和稳定性。剪刀撑与抛撑,立杆(立柱)交叉连接杆件,包括竖向(纵横向)剪刀撑、水平剪刀撑、抛撑,用以增加支架系统的刚度和整体稳定性。基础,原路面、混凝土基础、稳定层、支垫型钢或垫板等各类基础,直接承受支架立柱、立杆传递来的荷载。地基,支承基础的原状地面。附件(配件),包括连接件、扣件、底座、托座、调节螺栓、连墙件等。二、荷载计算模板和支架的荷载 P 可采用下式计算,并按表 1 进行荷载组合。建筑工程 P=1.2N+1.4N式中:N 恒载,包括模板、支架、新浇混凝土自重和钢筋自重;GN——活载,包括施工人员、物料及设备的自重,振捣混凝土时产生的荷 Q载,混凝土对模板的侧压力,倾倒混凝土时产生的荷载等。计算模板、拱架和支架的荷载组合表 1项次模板构件名称荷载组合强度计算验算刚度1梁、板和拱的底模板以及支承板、拱及支架等l+2+3+4+71+2+72缘石、人行道、栏杆、柱、梁板、拱等的侧模板4+553基础、墩台等厚大建筑的侧模板5+651. 模板和支架自重木材采用 8kN/m3;组合钢模及连接件按 0.5kN/m3计,组合钢模连接件及钢楞按 0.75kN/m3计。建筑工程模板自重用 0.5kN/m2。2. 新浇筑混凝土或新砌的砌体自重⑴ 普通混凝土采用 24kN/m3,钢筋混凝土根据实际湿密度确定,用 26kN/m3作校核荷载,帽梁建议用 27kN/m3。建筑工程项目用 25.5kN/m3。⑵ 梁侧模板自重荷载及楼板(面板)混凝土荷载按集中力方式向下传递。3. 施工人员、施工物料及施工设备的自重,包括堆放的荷载⑴ 计算模板及直接支承模板的小楞时,均布荷载为 2.5kN/m2,另以集中荷载2.5kN 进行验算。建筑工程项目中,此项...
