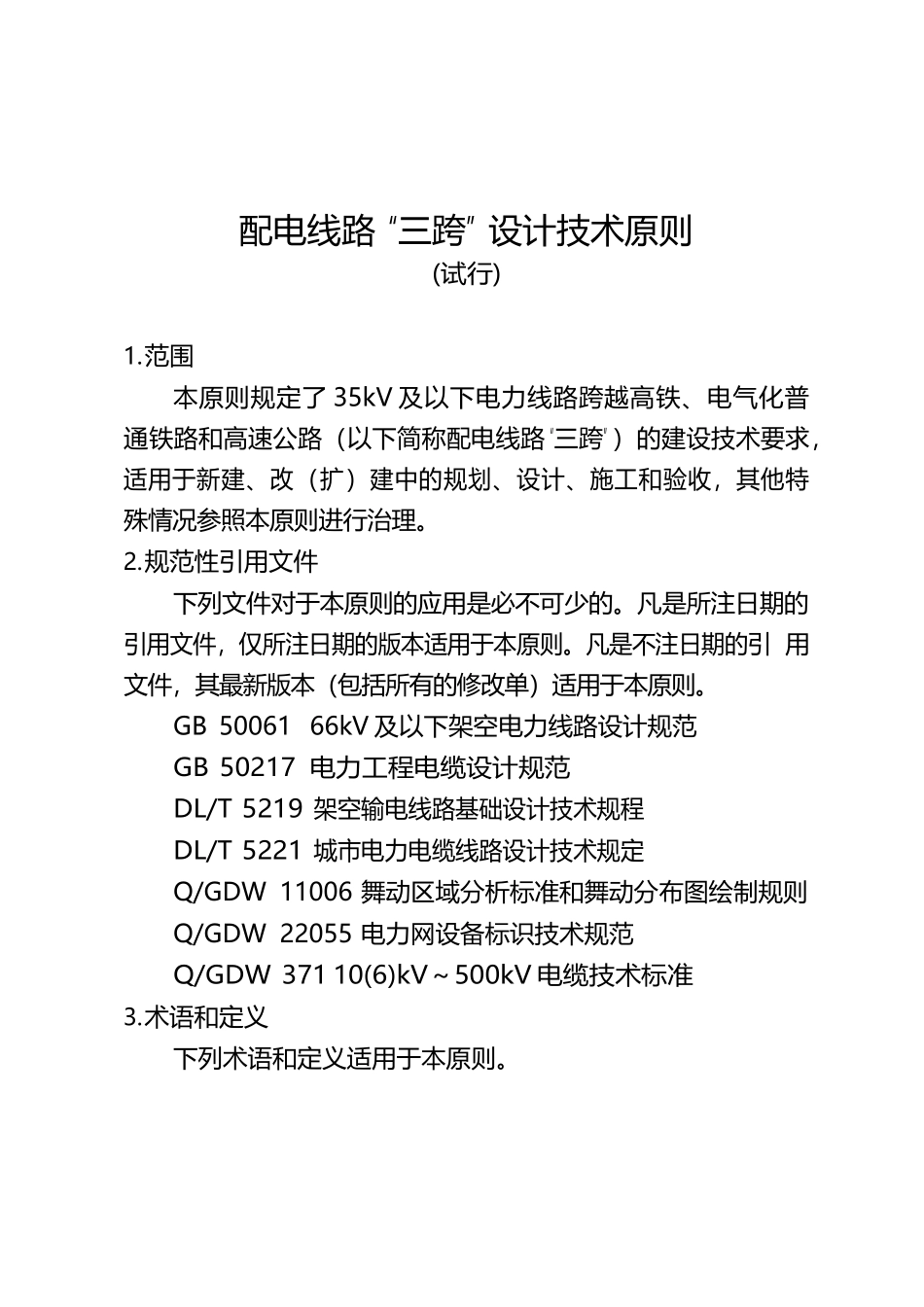

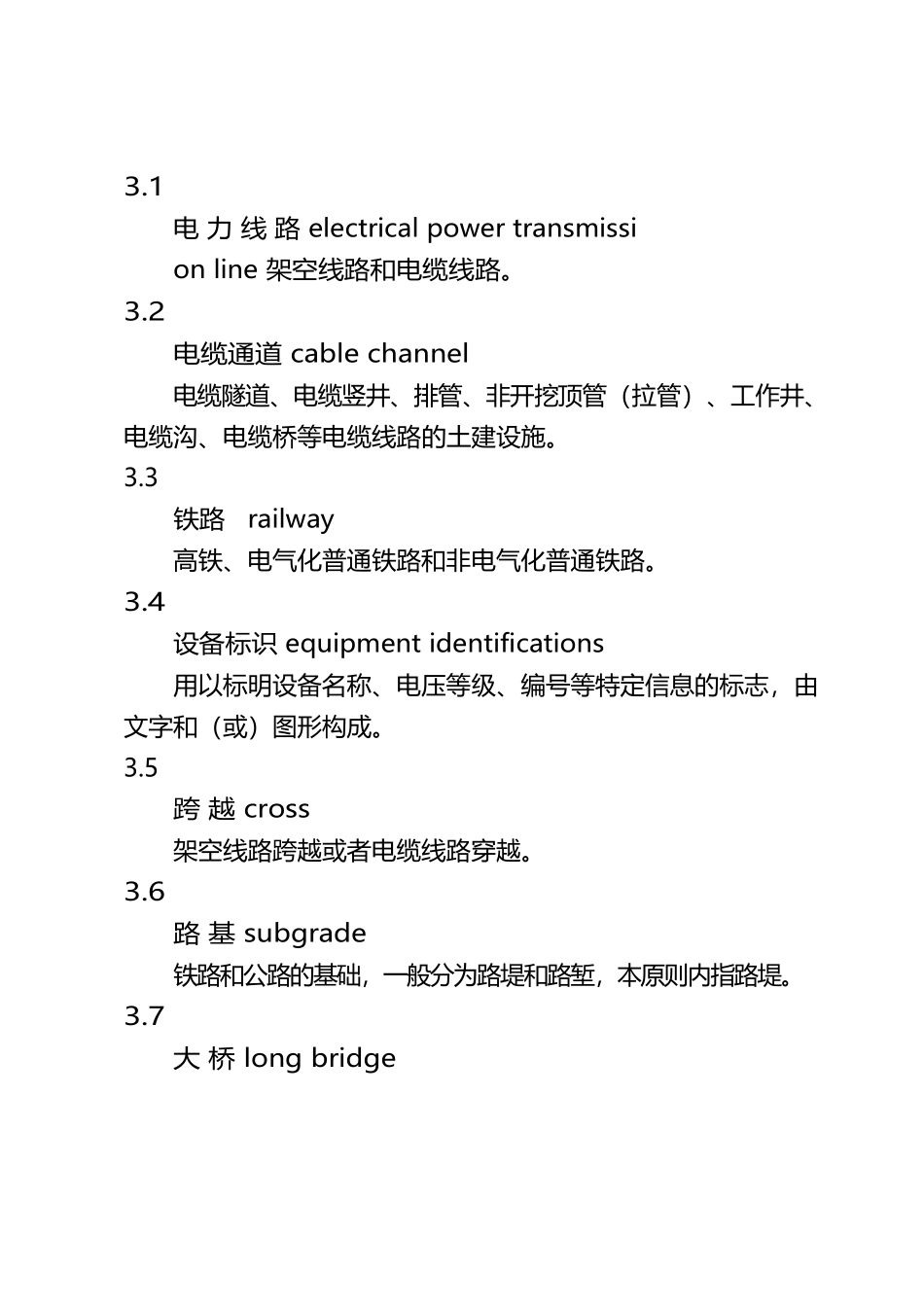

配电线路“三跨”设计技术原则(试行)1.范围本原则规定了35kV及以下电力线路跨越高铁、电气化普通铁路和高速公路（以下简称配电线路“三跨”）的建设技术要求，适用于新建、改（扩）建中的规划、设计、施工和验收，其他特殊情况参照本原则进行治理。2.规范性引用文件下列文件对于本原则的应用是必不可少的。凡是所注日期的引用文件，仅所注日期的版本适用于本原则。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本原则。GB5006166kV及以下架空电力线路设计规范GB50217电力工程电缆设计规范DL/T5219架空输电线路基础设计技术规程DL/T5221城市电力电缆线路设计技术规定Q/GDW11006舞动区域分析标准和舞动分布图绘制规则Q/GDW22055电力网设备标识技术规范Q/GDW37110(6)kV～500kV电缆技术标准3.术语和定义下列术语和定义适用于本原则。3.1电力线路electricalpowertransmissionline架空线路和电缆线路。3.2电缆通道cablechannel电缆隧道、电缆竖井、排管、非开挖顶管（拉管）、工作井、电缆沟、电缆桥等电缆线路的土建设施。3.3铁路railway高铁、电气化普通铁路和非电气化普通铁路。3.4设备标识equipmentidentifications用以标明设备名称、电压等级、编号等特定信息的标志，由文字和（或）图形构成。3.5跨越cross架空线路跨越或者电缆线路穿越。3.6路基subgrade铁路和公路的基础，一般分为路堤和路堑，本原则内指路堤。3.7大桥longbridge多孔跨径总长大于或等于100米且小于或等于1000米的桥梁或单孔跨径大于等于40米且小于150米之间的桥梁。3.8中桥bridge多孔跨径总长大于30米且小于100米的桥梁或单孔跨径大于等于20米且小于40米之间的桥梁。4.总则4.1总体要求在工程建设中宜兼顾不同区域经济发展水平、地理气候特点以及负荷特性等差异化需求。电力线路跨越高铁、电气化普通铁路、高速公路的设计，除按本原则要求执行外，还应遵循相应的设计规程、规范。4.2一般要求4.2.1电力线路跨越高铁、电气化普通铁路、高速公路区段的设计，应同时满足电力和高铁、电气化普通铁路或高速公路相关技术标准的要求。4.2.2新建或改（扩）建高铁、电气化普通铁路、高速公路或电力线路，原则上应避免交叉跨（穿）越，遇有交叉需要配合改造时，应尽量采取分区供电方式，确需交叉跨越路基时，必须按电缆下穿过轨方式处理，按远期规划预留电力、通讯通道，并一次建成，减少迂回跨越次数。4.2.3既有电力线路与高铁、电气化普通铁路、高速公路交叉时，应按照以下原则处理：a)既有35kV电力线路存在“三跨”时，跨越高铁的应改造为分区供电或电缆下穿方式；其他跨越应按照“评估加强为主，整体改造为辅”的原则处理。b)既有降压为35kV运行的110kV线路，若存在“三跨”隐患，应执行110kV线路治理标准。c)既有10（20、6）kV配电线路存在“三跨”时，应按照“分区供电为主，电缆下穿为辅”的原则处理。d)既有380（220）V配电线路存在“三跨”时，不允许架空跨越，应按照“分区供电为主，电缆下穿为辅”的原则处理。4.2.4电缆线路穿越区段，应满足DL/T5221的相关要求，按远期规划预留电力通道，并一次建成，同时预留通讯通道。4.2.5架空线路跨越区段，应按远期规划预留回路数，并将跨越段预留导线一次建成，同时预留通讯通道。4.2.6架空线路跨越高铁、电气化普通铁路，线路杆塔宜位于高铁、电气化普通铁路防护围栏之外，杆塔（近高铁、电气化普通铁路侧）外缘至最近的铁路轨道路基边缘距离应不小于杆（塔）高加3米。4.2.7架空线路跨越高速公路，线路杆塔宜位于高速公路防护围栏之外，杆塔外缘至路基边缘距离应不小于杆（塔）高加3米。4.2.8受地形限制等特殊情况难以实施时，可采取整体改造措施并进行差异化设计。4.3跨越位置4.3.1跨越位置应结合前后段线路路径方案，考虑现场环境，经综合技术经济比较后确定。4.3.2选择跨越位置应综合考虑微地形、微气象以及水文、地质等条件，避开影响电力线路安全运行的地带，无法避开时应采取必要的措施，确保安全可靠，应满足DL/T5221的相关要求。4.3.3电力线路不应在高铁、电气化普通铁路出站信号机以内跨越。4.3.4架空线路跨越高速公路位置应避开高速公路收费站...
