关于数字测图实习报告四篇

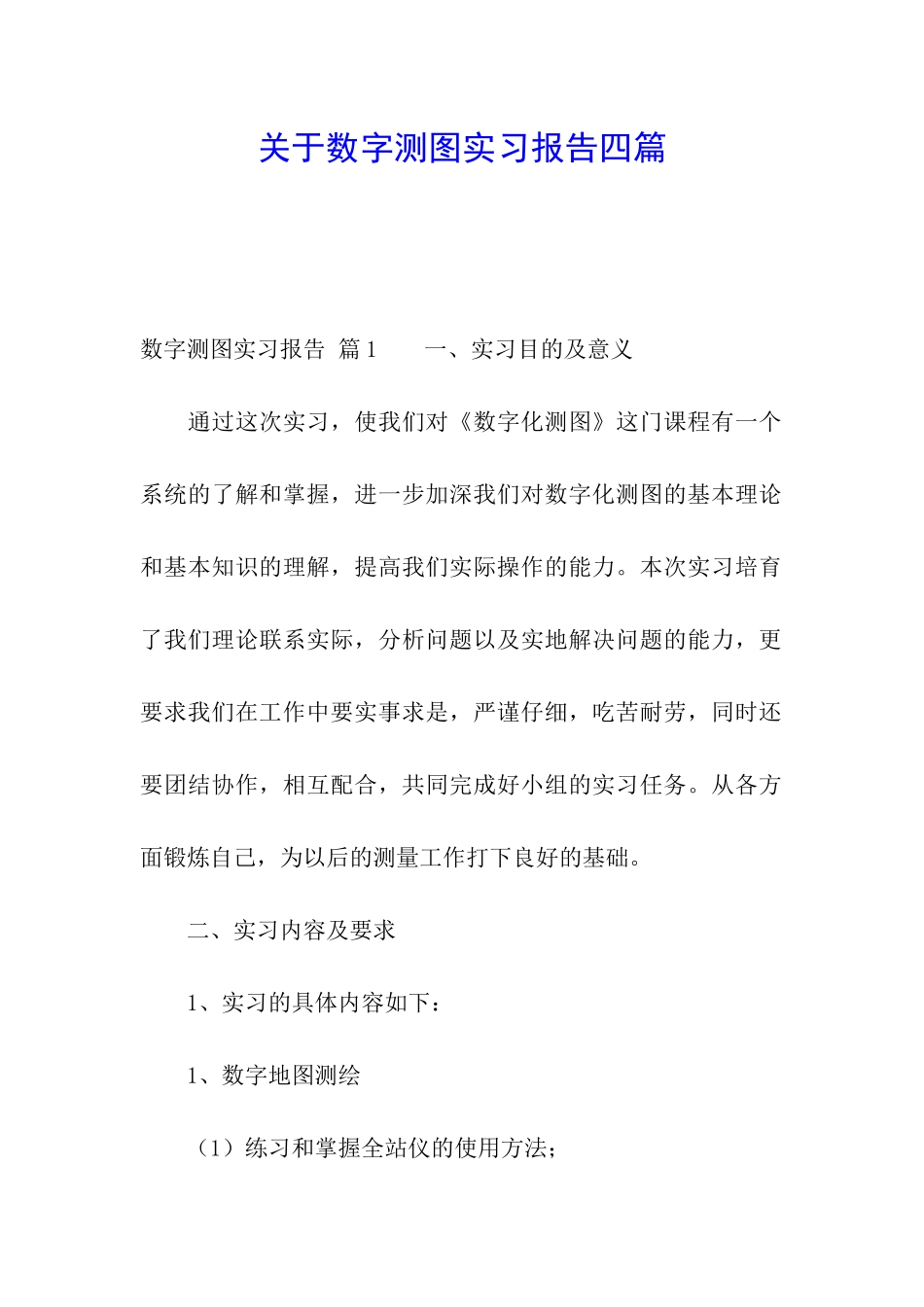

关于数字测图实习报告四篇_第1页
1/34

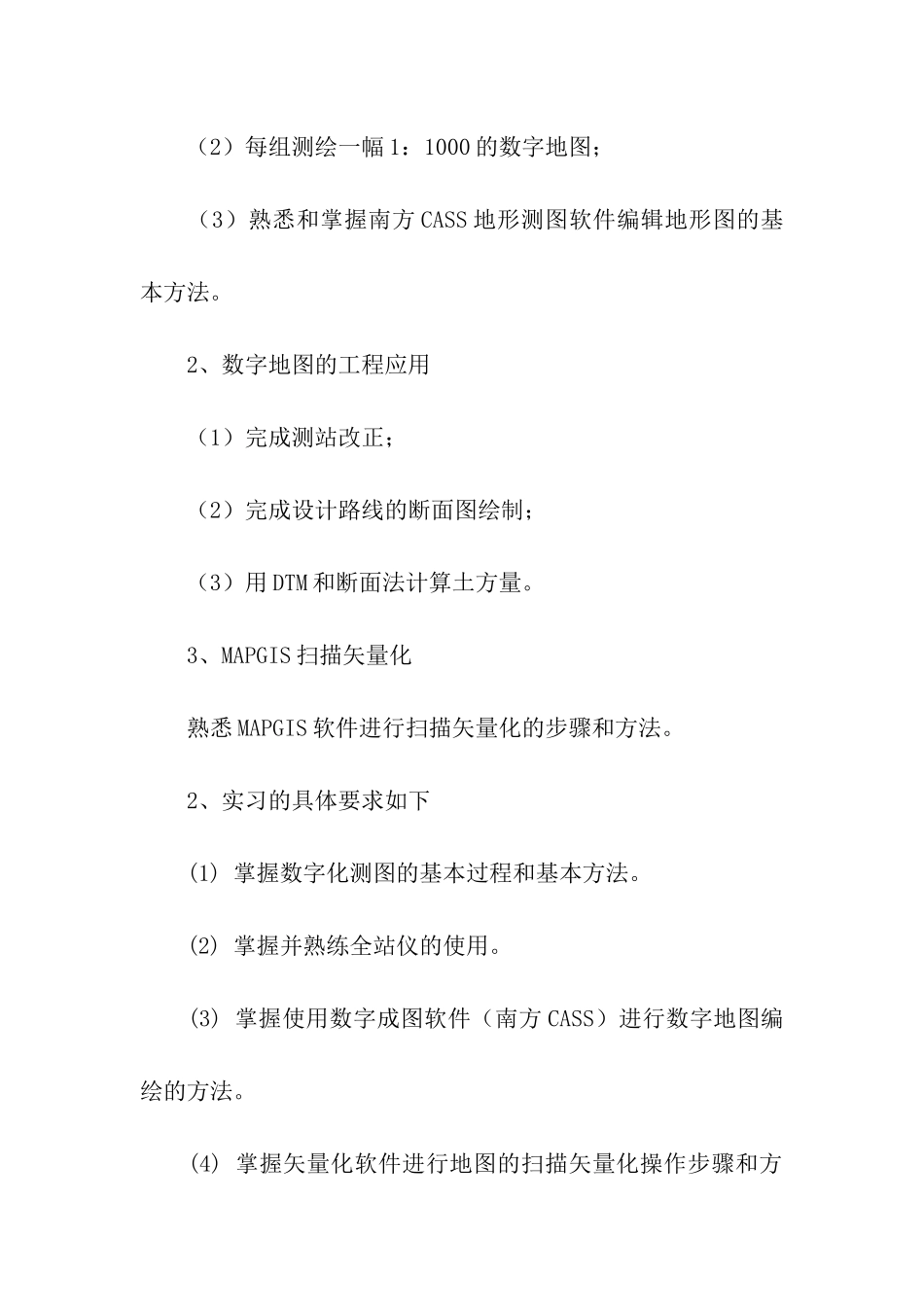

关于数字测图实习报告四篇_第2页
2/34

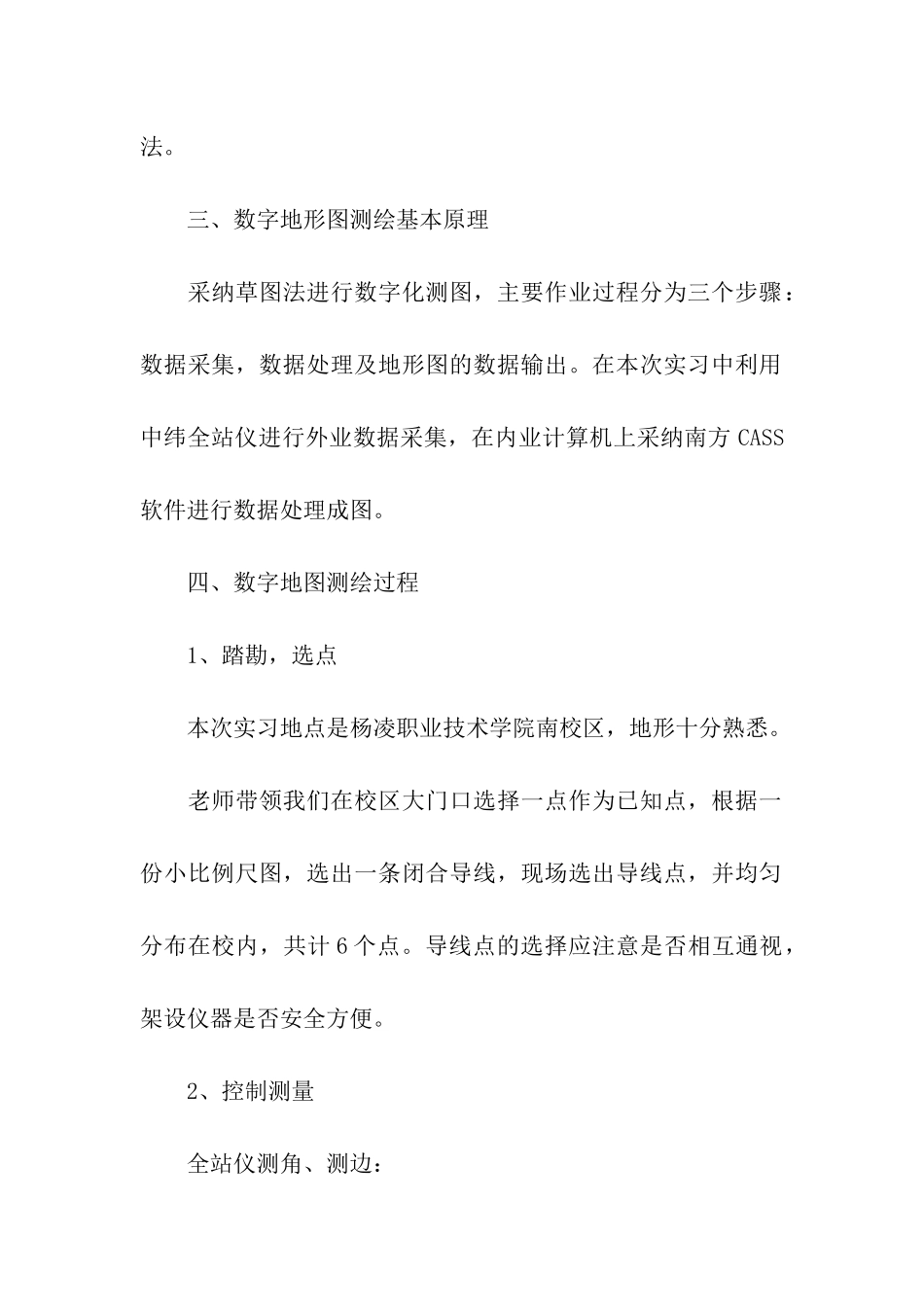

关于数字测图实习报告四篇_第3页
3/34
关于数字测图实习报告四篇数字测图实习报告 篇 1 一、实习目的及意义 通过这次实习,使我们对《数字化测图》这门课程有一个系统的了解和掌握,进一步加深我们对数字化测图的基本理论和基本知识的理解,提高我们实际操作的能力。本次实习培育了我们理论联系实际,分析问题以及实地解决问题的能力,更要求我们在工作中要实事求是,严谨仔细,吃苦耐劳,同时还要团结协作,相互配合,共同完成好小组的实习任务。从各方面锻炼自己,为以后的测量工作打下良好的基础。 二、实习内容及要求 1、实习的具体内容如下: 1、数字地图测绘 (1)练习和掌握全站仪的使用方法; (2)每组测绘一幅 1:1000 的数字地图; (3)熟悉和掌握南方 CASS 地形测图软件编辑地形图的基本方法。 2、数字地图的工程应用 (1)完成测站改正; (2)完成设计路线的断面图绘制; (3)用 DTM 和断面法计算土方量。 3、MAPGIS 扫描矢量化 熟悉 MAPGIS 软件进行扫描矢量化的步骤和方法。 2、实习的具体要求如下 (1) 掌握数字化测图的基本过程和基本方法。 (2) 掌握并熟练全站仪的使用。 (3) 掌握使用数字成图软件(南方 CASS)进行数字地图编绘的方法。 (4) 掌握矢量化软件进行地图的扫描矢量化操作步骤和方法。 三、数字地形图测绘基本原理 采纳草图法进行数字化测图,主要作业过程分为三个步骤:数据采集,数据处理及地形图的数据输出。在本次实习中利用中纬全站仪进行外业数据采集,在内业计算机上采纳南方 CASS软件进行数据处理成图。 四、数字地图测绘过程 1、踏勘,选点 本次实习地点是杨凌职业技术学院南校区,地形十分熟悉。 老师带领我们在校区大门口选择一点作为已知点,根据一份小比例尺图,选出一条闭合导线,现场选出导线点,并均匀分布在校内,共计 6 个点。导线点的选择应注意是否相互通视,架设仪器是否安全方便。 2、控制测量 全站仪测角、测边: 在已知导线点上架设全站仪,对中整平后量取仪器高、开机。同时将棱镜架设在待测点出对中整平。 在全站仪中创建一个文件 CL2402,用来保存测量数据.。 在当前文件下,根据提示输入测站点点号和给定的坐标、仪器高、目标高(取至毫米位),设置 EDM,并瞄准后视点,进行后视置零定向。 定向完后仪器照准目标点棱镜,盘左盘右观测并测存,将屏幕显示结果记录在导线坐标记录表上。 导线边长、水平角施测要求及精度要求: ① 观测:水平角观测一个测回,起始点采...
