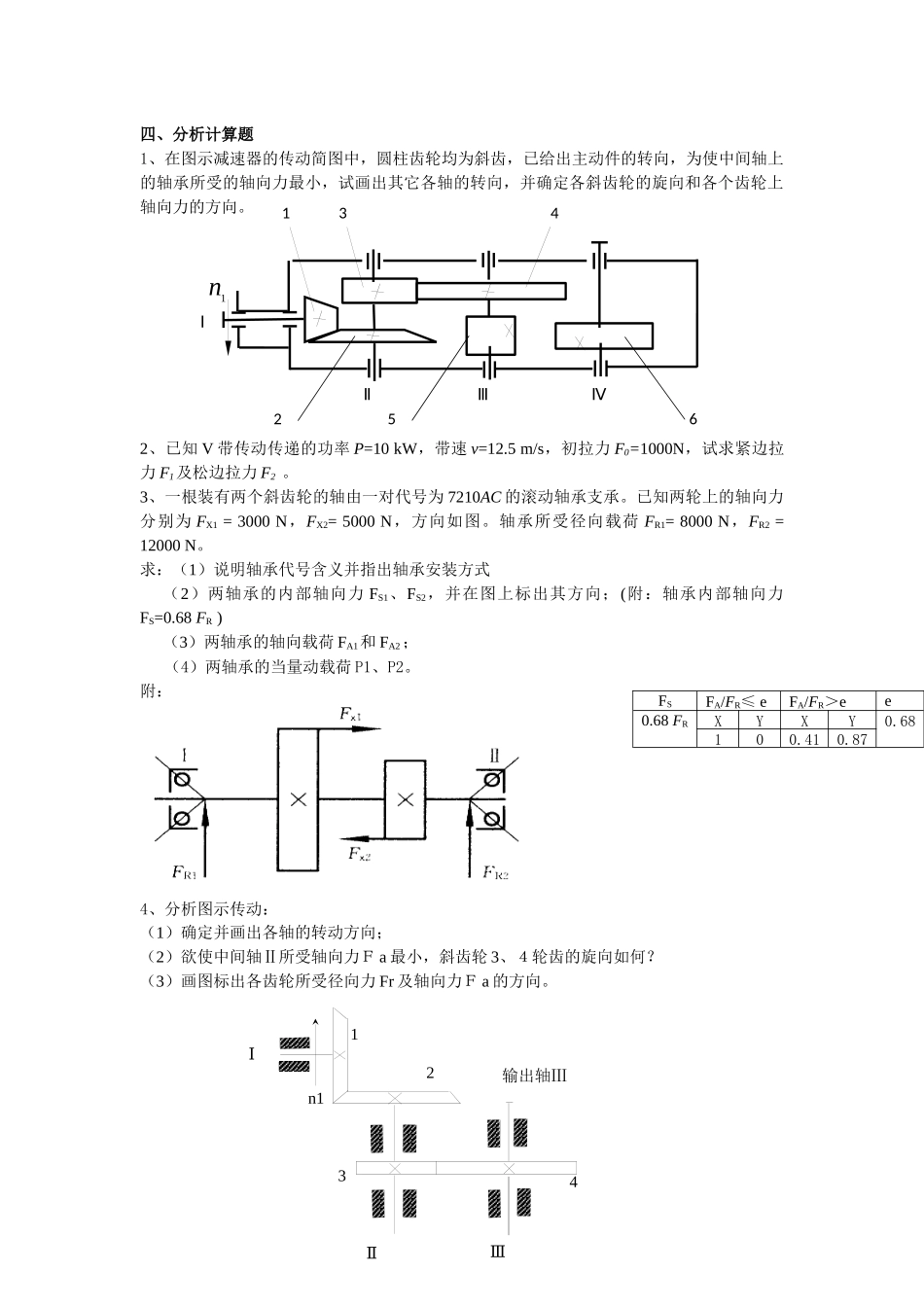

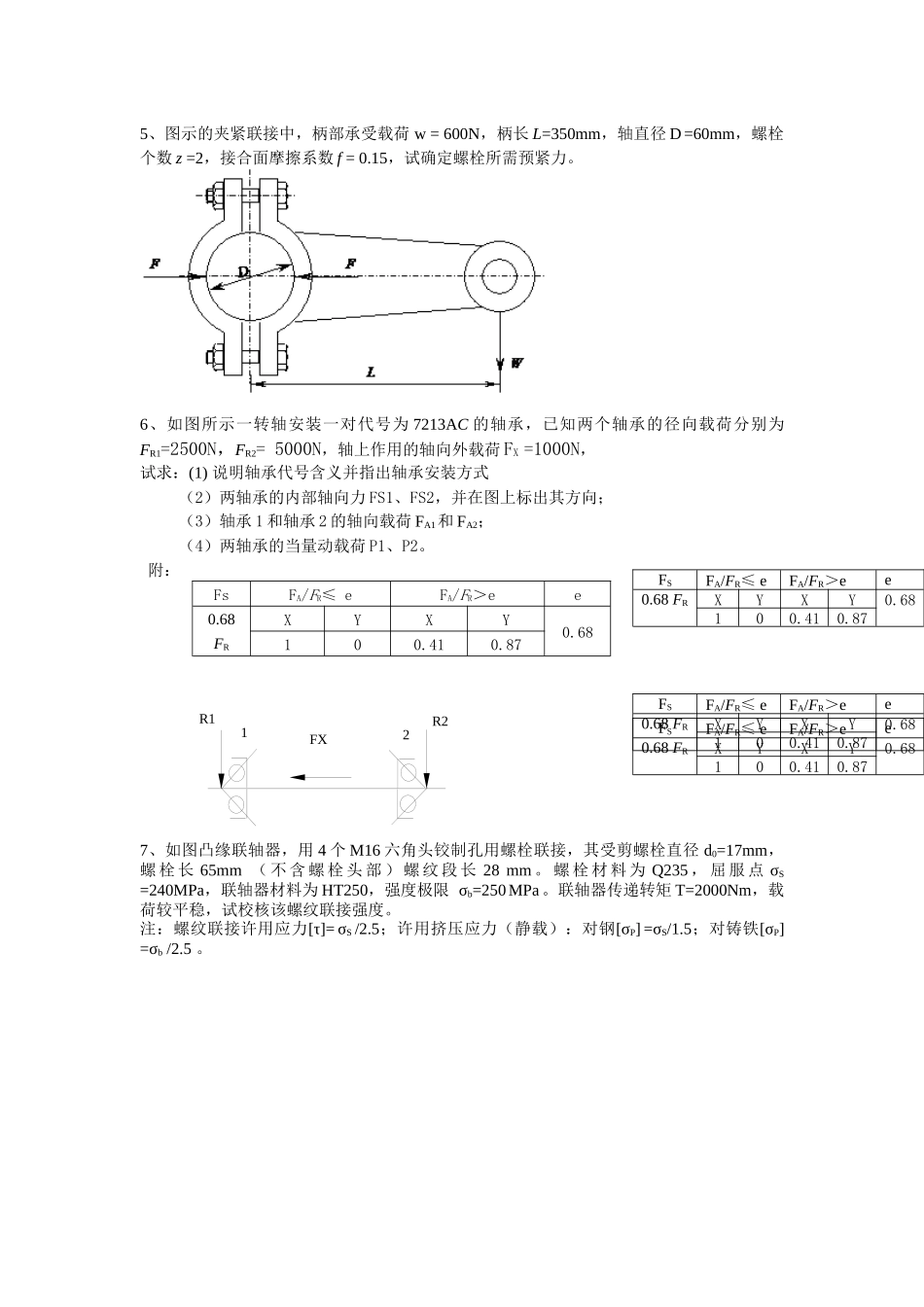

1nⅠⅡⅢⅣ134256234输出轴ⅢⅡⅢⅠn11四、分析计算题1、在图示减速器的传动简图中，圆柱齿轮均为斜齿，已给出主动件的转向，为使中间轴上的轴承所受的轴向力最小，试画出其它各轴的转向，并确定各斜齿轮的旋向和各个齿轮上轴向力的方向。2、已知V带传动传递的功率P=10kW，带速v=12.5m/s，初拉力F0=1000N，试求紧边拉力F1及松边拉力F2。3、一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。已知两轮上的轴向力分别为FX1=3000N，FX2=5000N，方向如图。轴承所受径向载荷FR1=8000N，FR2=12000N。求：（1）说明轴承代号含义并指出轴承安装方式（2）两轴承的内部轴向力FS1、FS2，并在图上标出其方向；(附：轴承内部轴向力FS=0.68FR)（3）两轴承的轴向载荷FA1和FA2；（4）两轴承的当量动载荷P1、P2。附：4、分析图示传动：（1）确定并画出各轴的转动方向；（2）欲使中间轴Ⅱ所受轴向力Ｆa最小，斜齿轮3、４轮齿的旋向如何？（3）画图标出各齿轮所受径向力Fr及轴向力Ｆa的方向。FSFA/FR≤eFA/FR＞ee0.68FRXYXY0.68100.410.87FX21R1R25、图示的夹紧联接中，柄部承受载荷w=600N，柄长L=350mm，轴直径D=60mm，螺栓个数z=2，接合面摩擦系数f=0.15，试确定螺栓所需预紧力。6、如图所示一转轴安装一对代号为7213AC的轴承，已知两个轴承的径向载荷分别为FR1=2500N，FR2=5000N，轴上作用的轴向外载荷FX=1000N，试求：(1)说明轴承代号含义并指出轴承安装方式（2）两轴承的内部轴向力FS1、FS2，并在图上标出其方向；（3）轴承1和轴承2的轴向载荷FA1和FA2；（4）两轴承的当量动载荷P1、P2。附：FsFA/FR≤eFA/FR＞ee0.68FRXYXY0.68100.410.877、如图凸缘联轴器，用4个M16六角头铰制孔用螺栓联接，其受剪螺栓直径d0=17mm，螺栓长65mm（不含螺栓头部）螺纹段长28mm。螺栓材料为Q235，屈服点σS=240MPa，联轴器材料为HT250，强度极限σb=250MPa。联轴器传递转矩T=2000Nm，载荷较平稳，试校核该螺纹联接强度。注：螺纹联接许用应力[τ]=σS/2.5；许用挤压应力（静载）：对钢[σP]=σS/1.5；对铸铁[σP]=σb/2.5。FSFA/FR≤eFA/FR＞ee0.68FRXYXY0.68100.410.87FSFA/FR≤eFA/FR＞ee0.68FRXYXY0.68100.410.87FSFA/FR≤eFA/FR＞ee0.68FRXYXY0.68100.410.878、图示传动装置中蜗杆轴Ⅰ由电机驱动，锥齿轮轴Ⅲ接工作机，已知Ⅲ轴锥齿轮旋转方向n4。（1）为使Ⅱ轴上蜗轮和锥齿轮所受的轴向力方向相反，判断蜗轮和蜗杆的旋向和蜗杆的转动方向。（2）画出Ⅱ轴上蜗轮和锥齿轮啮合点处所受的三个分力。9、图示为在轴两端各装一个代号为30212轴承的简图，其受力情况为：轴系外轴向载荷FX＝579N（方向向右），轴承径向载荷FR1＝6018N（左轴承）、FR2＝1779N；试确定：(1)说明轴承代号含义并指出轴承安装方式（2）确定两轴承的内部轴向力FS1、FS2，并在图上标出其方向；（3）确定两轴承上所受的轴向载荷FA1和FA2；（4）两轴承的当量动载荷P1、P2。附：FsFA/FR≤eFA/FR＞eeFs=FR2YXYXY0.4100.41.5FXFSFA/FR≤eFA/FR＞eeFs=FR2YXYXY0.4100.41.5FR1FR210、两级展开式齿轮减速器如图所示。已知主动轮1为左旋，转向nl如图示，为使中间轴上两齿轮所受的轴向力相互抵消一部分，试在图中标出各齿轮的螺旋线方向，并在各齿轮分离体的啮合点处标出齿轮的轴向力Fa、径向力Fr，和圆周力Ft，的方向。11、已知V带传动的传动功率P=3.2kW，带速v=8m/s，带的根数Z=4根。安装时测得初拉力F0=120N，试求有效拉力Fe、紧边拉力F1及松边拉力F2。12、图示为蜗杆--斜齿轮传动。已知蜗杆主动，方向右旋，齿轮4的旋转方向n4。试在图中画出：（1）蜗杆的转向；（2）为使Ⅱ轴上两轮所受的轴向力抵消一部分，齿轮3、4的螺旋线方向。（3）蜗轮2和齿轮3在啮合点处所受的三个分力。13、图为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动装置。已知动力由轴Ⅰ输入，轴Ⅲ输出，轴Ⅲ的转向如图所示，试分析：（1）各轮的转向并在图中画出；（2）为使中间轴Ⅱ所受的轴向力可以相互抵消一部分，确定斜齿轮3和4的螺旋方向；（3）分别画出圆锥齿轮2和斜齿轮3啮合点处所受轴向力Fa、径向力Fr和圆周力Ft的方向。14、如图为二级斜齿圆柱齿轮减速器，各已知条件...
