电厂干煤棚屋面网架工程施工组织设计VIP免费

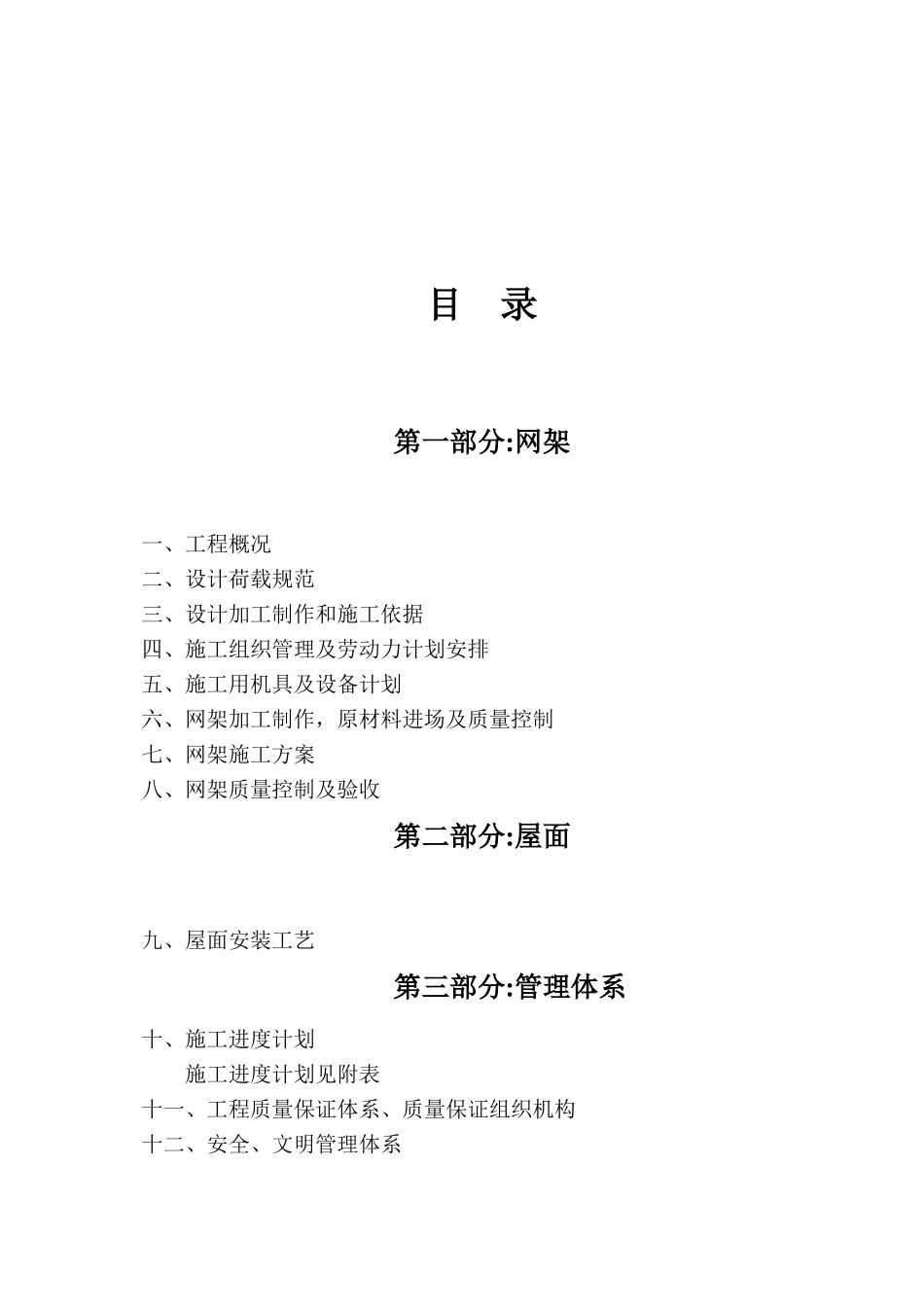

电厂干煤棚屋面网架工程施工组织设计编制依据屋面网架工程施工组织设计主依据：1、现场施工环境2、设计部门提供的设计图3、现行的有关规范：《钢结构工程施工质量验收规范》GB50205-2001《网架结构设计与施工规程》JGJ7-91《网架结构工程质量验收评定标准》JGJ78-91《钢结构设计规范》GBJ17-884、现行国家建设工程施工安全技术法规和安全技术标准5、本公司颁发的设计、施工文件、工艺标准及施工方法和经验及公司拥有的技术力量。目录第一部分:网架一、工程概况二、设计荷载规范三、设计加工制作和施工依据四、施工组织管理及劳动力计划安排五、施工用机具及设备计划六、网架加工制作，原材料进场及质量控制七、网架施工方案八、网架质量控制及验收第二部分:屋面九、屋面安装工艺第三部分:管理体系十、施工进度计划施工进度计划见附表十一、工程质量保证体系、质量保证组织机构十二、安全、文明管理体系第一部分:网架一、工程概况1、建筑物投影尺寸轴线71.6米×99米，网架最高点36.6m，网架支座位于砼柱顶标高4.8m处。屋面网架为四角锥筒壳螺栓球节点网架，采用下弦多点支承，网架矢高为2.8m，网格4000㎜×4300㎜。2、屋面采用镀锌滚涂彩钢板。排水为两面自由落水。二、设计荷载规范屋面荷载：1、上弦：0.35KN/㎡；2、下弦0.1KN/㎡；3、基本风压：0.4KN/㎡；4、屋面活载：0.5KN/㎡；5、抗震设防为7度三、设计加工制作和施工依据1、《建筑结构荷载规范》GBJ5009-20012、《建筑抗震设计规范》GB50011-20013、《钢结构设计规范》GBJ17-884、《钢结构工程施工质量验收规范》GB50205-20015、《网架结构设计与施工规程》JGJ7-916、《建筑钢结构焊接规程》JGJ81-917、《压型金属板设计施工规程》YBZ216-888、《网架结构工程质量检验评定标准》JGJ78-91四、施工组织管理及劳动计划安排1、施工组织1·1、项目组织机构图1·2、施工安装组织机构图：项目经理监理单位设计部门加工部门采购部门监理部门施工部门项目经理：董纪立施工工地代表：董兴胜表;dongxingsheng网架安装队屋面及装饰安装队队长：苑永贞队长：葛善章技术员董来芹安全员董兴胜质检员董来芹安装工人十九人库管员杨兴安技术员马红岩安全员董兴胜质检员董来芹安装工人十四人承包单位2、劳动力组织计划2·1、项目部专业人员配备一览表序号姓名职务主要职责1董纪立施工现场负责人项目总负责，广泛协调各项工作2董来芹现场技术负责人网架屋面，屋面板，施工技术，质量总负责3苑永贞施工员网架屋面工程施工技术指导4董来芹质检员网架屋面及各工序施工质量检验督导及质量内业5董兴胜安全员施工安全生产及文明施工管理6马红岩材料员施工用材料的采购2·2、劳动力组织计划序号工种数量主要职责1网架屋面安装工19网架拼装，屋面板铺设。2装饰工程安装工14屋面安装。3电工1现场施工用电及维修。4电焊工5支座固定，焊接，檩条焊接。5油漆工8网架及防腐油漆。6工地看护3材料机具看护与保管。7合计50五、施工用机具及设备计划1、网架施工用设备序号机械名称型号规格数量用途1电焊机60KVA6台焊接支座、檩条等2千斤顶20T及10T各5台安装网架的临时支撑3管钳600-150012把大、小各4把4活动扳手32-46#8把大、小各2把5开口扳手20套6手钳6把7经纬仪1台测量、放线8水准仪1台测量、放线9滑轮4个10导链5T-10T6个11汽车吊25T-50T各2台垂直运输12配电盘柜2个13小工具一批螺丝刀、丝攻、漆桶等14角磨机1台2、屋面施工用具序号机械名称型号规格数量用途1手电钻调速8台彩板、板等安装3角砂轮机4个节点、整修打磨4胶枪6把5拉铆枪4把6橡胶锤4把7钢丝锤Φ1.1100M8吊环0.9T69吊线锤6个10电缆线600M11麻绳300M12钢卷尺20M、50M各2把3、安全防护用具序号用品名称型号规格数量备注1安全带4412.7N40条2安全帽56顶3安全网4、施工前准备4·1、网架工程的详图设计由加工单位负责，网架工程的加工制作，应遵循下述的工作顺序：4·2、原始资料的调查分析：针对建筑施工单位的状况，施工现场情况，地方劳动力的技术水平及本地消防治安状况，进行调查、分析。六、网架加工制作，原材料进场及质量控制1、网架的选材必须符合图纸设计要求和国家规范要求。本工程原料采购和进场...
