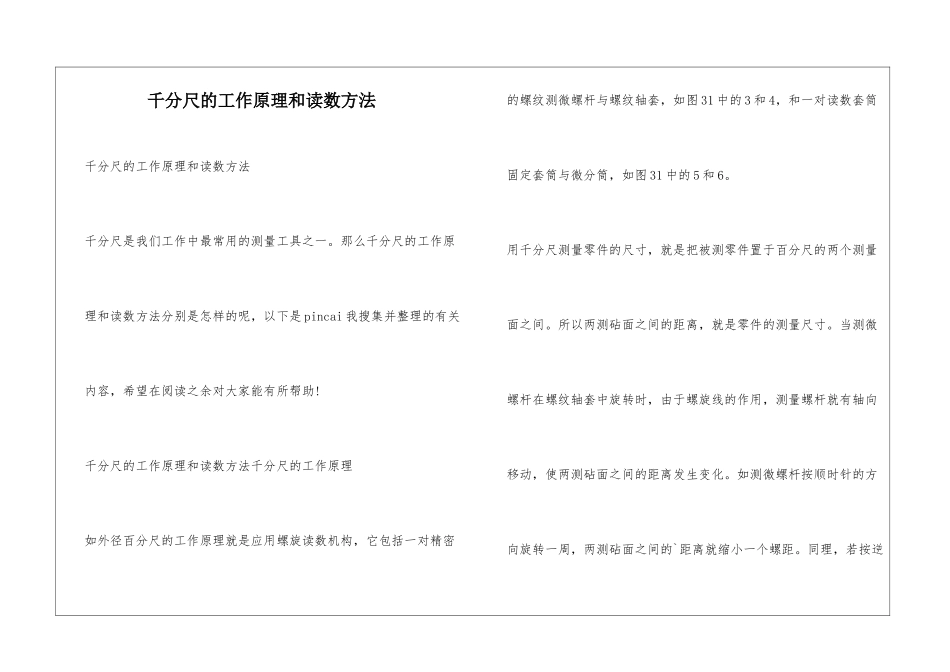

千分尺的工作原理和读数方法

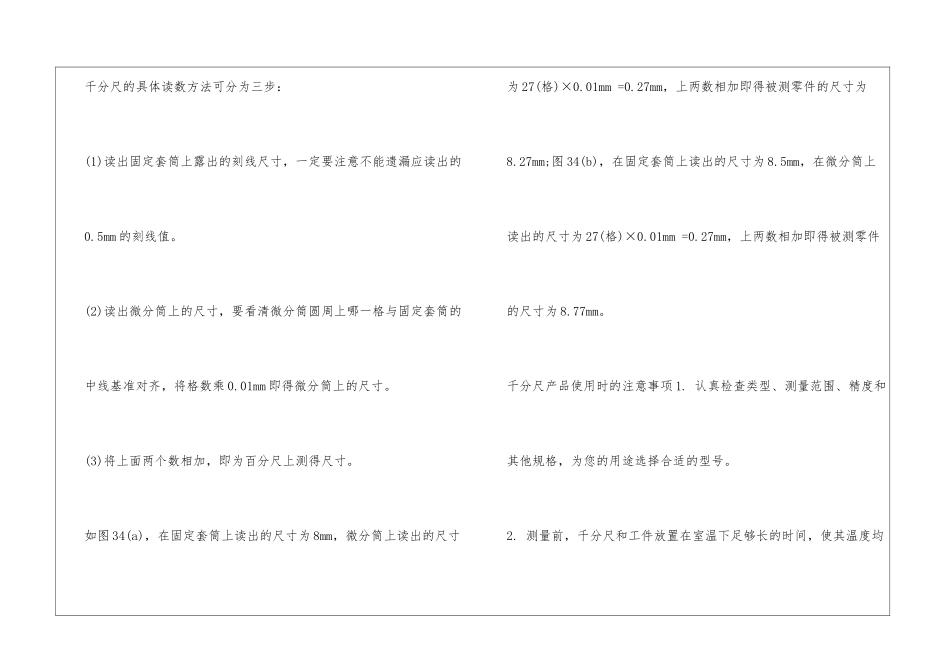

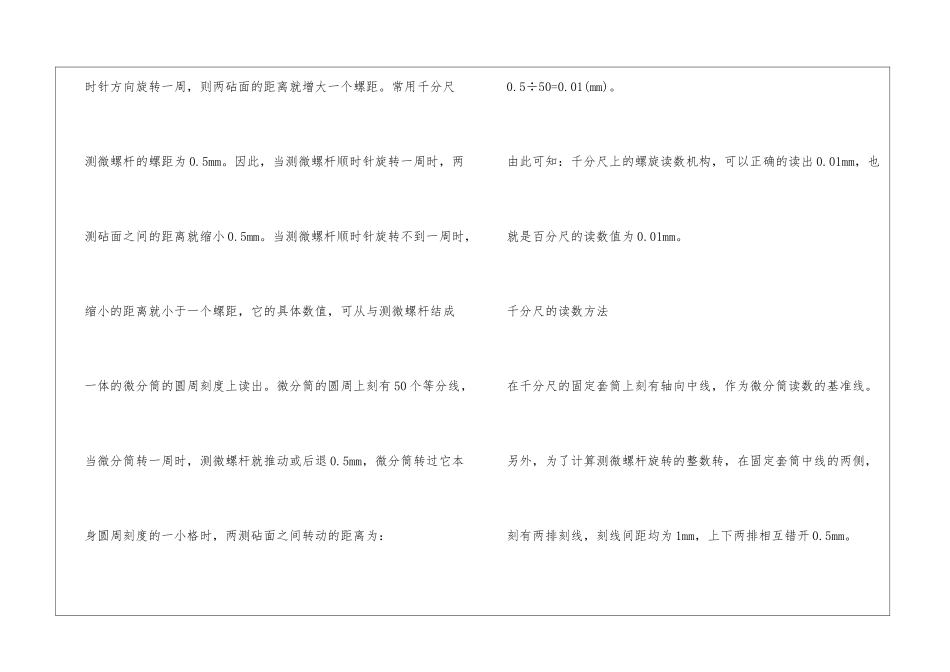

千分尺的工作原理和读数方法千分尺的工作原理和读数方法千分尺是我们工作中最常用的测量工具之一。那么千分尺的工作原理和读数方法分别是怎样的呢，以下是 pincai 我搜集并整理的有关内容，希望在阅读之余对大家能有所帮助!千分尺的工作原理和读数方法千分尺的工作原理如外径百分尺的工作原理就是应用螺旋读数机构，它包括一对精密的螺纹测微螺杆与螺纹轴套，如图 31 中的 3 和 4，和一对读数套筒固定套筒与微分筒，如图 31 中的 5 和 6。用千分尺测量零件的尺寸，就是把被测零件置于百分尺的两个测量面之间。所以两测砧面之间的距离，就是零件的测量尺寸。当测微螺杆在螺纹轴套中旋转时，由于螺旋线的作用，测量螺杆就有轴向移动，使两测砧面之间的距离发生变化。如测微螺杆按顺时针的方向旋转一周，两测砧面之间的`距离就缩小一个螺距。同理，若按逆时针方向旋转一周，则两砧面的距离就增大一个螺距。常用千分尺测微螺杆的螺距为 0.5mm。因此，当测微螺杆顺时针旋转一周时，两测砧面之间的距离就缩小 0.5mm。当测微螺杆顺时针旋转不到一周时，缩小的距离就小于一个螺距，它的具体数值，可从与测微螺杆结成一体的微分筒的圆周刻度上读出。微分筒的圆周上刻有 50 个等分线，当微分筒转一周时，测微螺杆就推动或后退 0.5mm，微分筒转过它本身圆周刻度的一小格时，两测砧面之间转动的距离为： 0.5÷50=0.01(mm)。由此可知：千分尺上的螺旋读数机构，可以正确的读出 0.01mm，也就是百分尺的读数值为 0.01mm。千分尺的读数方法在千分尺的固定套筒上刻有轴向中线，作为微分筒读数的基准线。另外，为了计算测微螺杆旋转的整数转，在固定套筒中线的两侧，刻有两排刻线，刻线间距均为 1mm，上下两排相互错开 0.5mm。千分尺的具体读数方法可分为三步：(1)读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的0.5mm 的刻线值。(2)读出微分筒上的尺寸，要看清微分筒圆周上哪一格与固定套筒的中线基准对齐，将格数乘 0.01mm 即得微分筒上的尺寸。(3)将上面两个数相加，即为百分尺上测得尺寸。如图 34(a)，在固定套筒上读出的尺寸为 8mm，微分筒上读出的尺寸为 27(格)×0.01mm =0.27mm，上两数相加即得被测零件的尺寸为8.27mm;图 34(b)，在固定套筒上读出的尺寸为 8.5mm，在微分筒上读出的尺寸为 27(格)×0.01mm =0.27mm，上两数相加即得被测零件的尺寸为 8.77mm。千分尺产品使用时的注意事项 1. 认真检查类型、测量...
