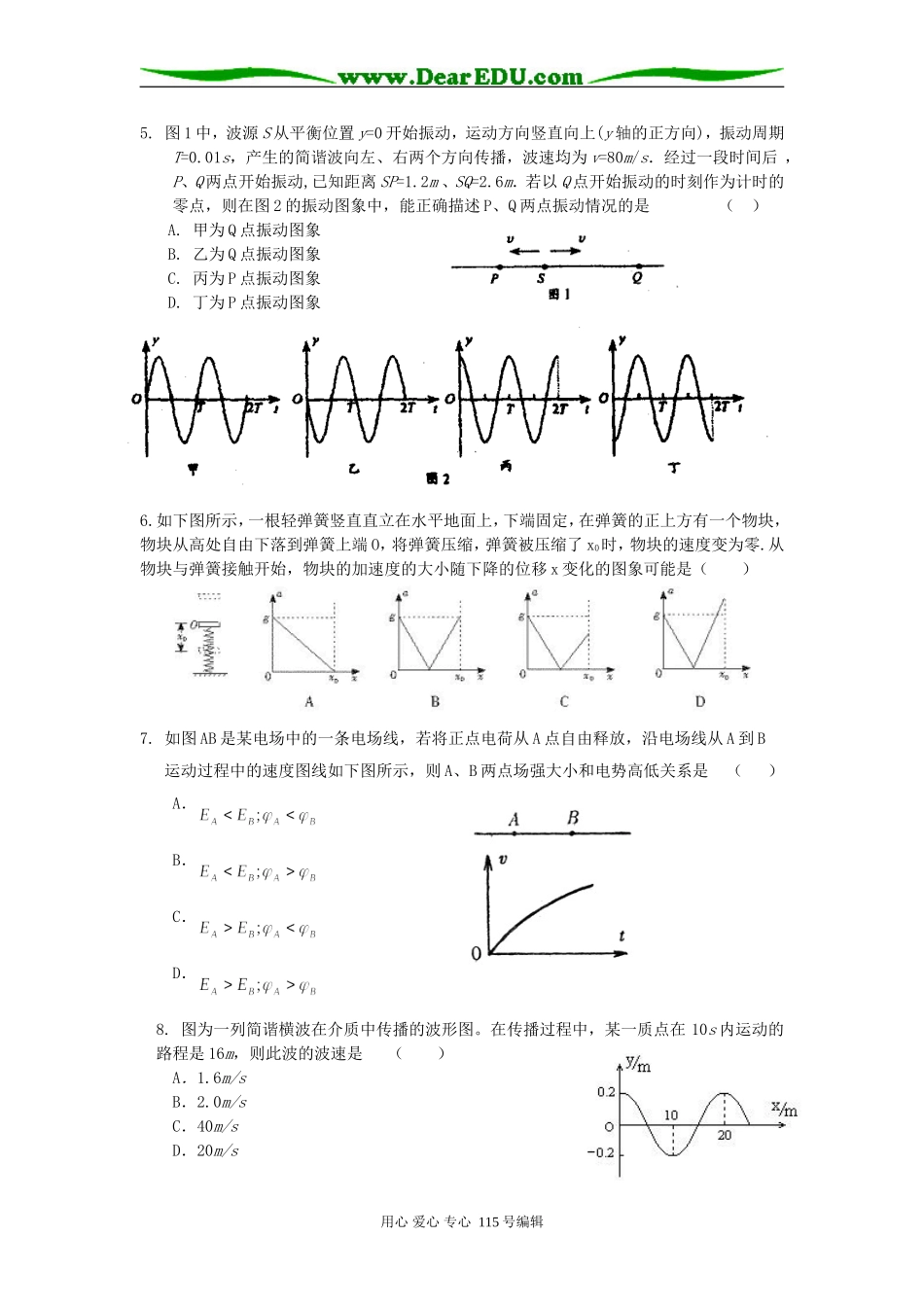

08 年高三物理二轮复习专题教案五图形与图像一、复习目标1． 会识别图像所表示的物理意义，从图像中获取信息挖掘条件。2． 学会通过借助于图像手段解题。3． 会解决需用图像表示的问题。二、专题训练：1. 如图所示为一物体运动的 v－t 图象，物体的初速度为 v0，末速度为 vt，在时间 t 内的平均速度为 ，则由图可知( )． A．该物体做曲线运动B．该物体做非匀变速直线运动C． =D． >2.在有空气阻力的情况下，以初速度 v1竖直上抛一个物体，经过时间 t1到达最高点；又经过时间 t2由最高点落回抛出点，这时物体的速度为 v2，则（ ）A. v1= v2, t1=t2 B. v1> v2, t1 v2, t1>t2 D. v1< v2, t1>t23．如图，甲分子固定在坐标原点 O，乙分子位于 x 轴上，甲分子对乙分子的作用力与两分子间距离的关系如图中曲线所示。F>0 为斥力，F<0 为引力。a、b、c、d为 x 轴上四个特定的位置。现把乙分子从 a 处由静止释放，则 （ ） A.乙分子从 a 到 b 做加速运动，由 b 到 c 做减速运动B.乙分子从 a 到 c 做加速运动，到达 c 时速度最大C.乙分子由 a 到 b 的过程中，两分子间的分子势能一直减少D.乙分子由 b 到 d 的过程中，两分子间的分子势能一直增加4．弹簧振子沿 x 轴振动，振幅为 4cm。振子的平衡位置位于 x 轴上的 O 点。图 1 中的 a、b、c、d为四个不同的振动状态：黑点表示振子的位置，黑点上的箭头表示运动的方向。图 2 给出的（ ）A.若规定状态 a 时 t=0 则图象为①B.若规定状态 b 时 t=0 则图象为②C.若规定状态 c 时 t=0 则图象为③D.若规定状态 d 时 t=0 则图象为④用心 爱心 专心 115 号编辑-5 –4 –3 –2 –1 012345 x/cm图 1dcbao4321x/cmt/so4321x/cmt/s图 212345. 图 1 中，波源 S 从平衡位置 y=0 开始振动，运动方向竖直向上(y 轴的正方向)，振动周期T=0.01s，产生的简谐波向左、右两个方向传播，波速均为 v=80m/s．经过一段时间后 ，P、Q 两点开始振动,已知距离 SP=1.2m 、SQ=2.6m．若以 Q 点开始振动的时刻作为计时的零点，则在图 2 的振动图象中，能正确描述 P、Q 两点振动情况的是（ ）A. 甲为 Q 点振动图象B. 乙为 Q 点振动图象 C. 丙为 P 点振动图象D. 丁为 P 点振动图象6.如下图所示，一根轻弹簧竖直直立在水平地面上，下端固定，在弹簧的正上方有一个物块，物块从高处自由下...
