苏州大学单片微机与接口技术课程试卷VIP免费

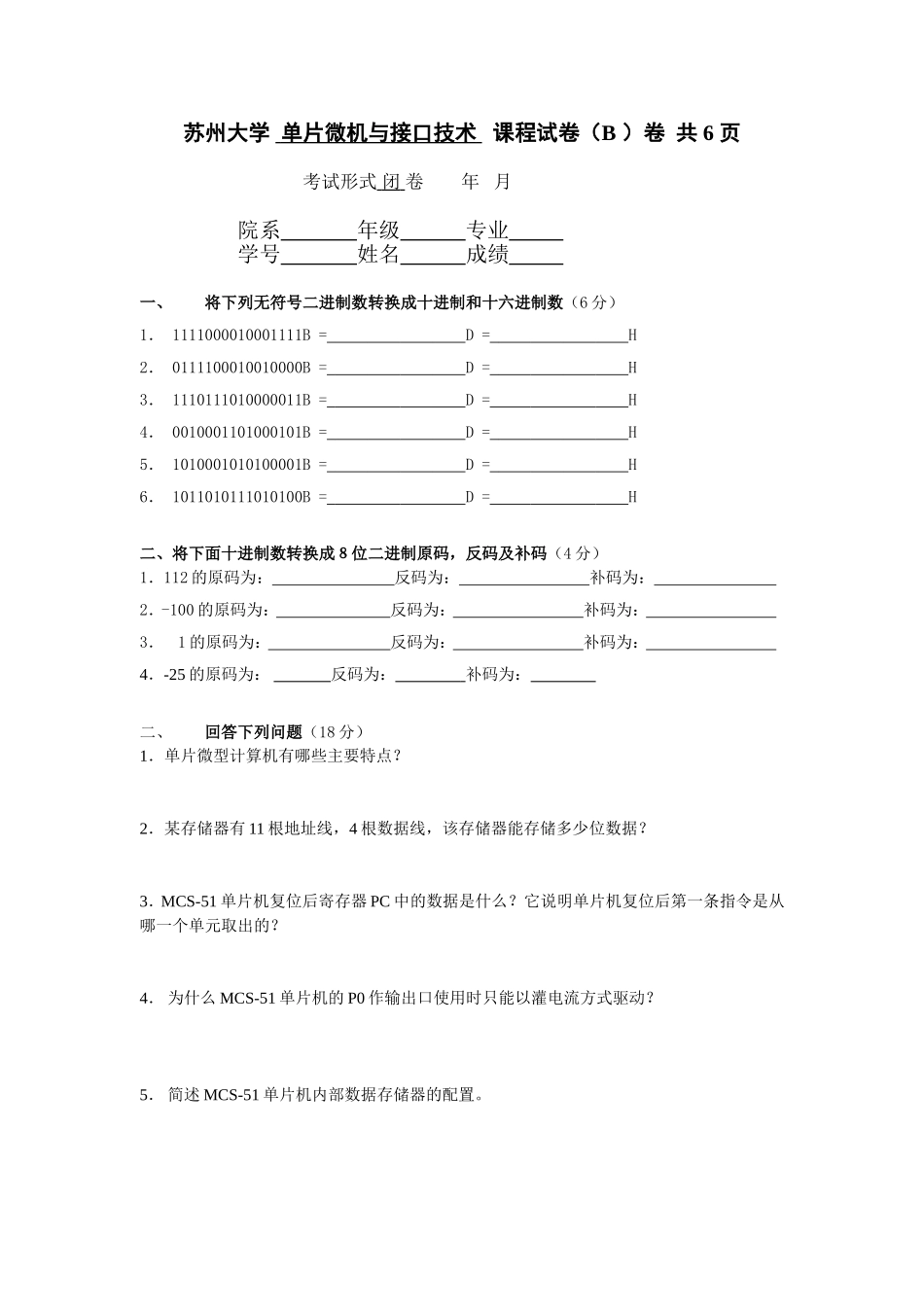

苏州大学单片微机与接口技术课程试卷（B）卷共6页考试形式闭卷年月院系年级专业学号姓名成绩一、将下列无符号二进制数转换成十进制和十六进制数（6分）1．1111000010001111B=D=H2．0111100010010000B=D=H3．1110111010000011B=D=H4．0010001101000101B=D=H5．1010001010100001B=D=H6．1011010111010100B=D=H二、将下面十进制数转换成８位二进制原码，反码及补码（4分）1．112的原码为：反码为：补码为：2．-100的原码为：反码为：补码为：3．1的原码为：反码为：补码为：4．-25的原码为：反码为：补码为：二、回答下列问题（18分）1．单片微型计算机有哪些主要特点？2．某存储器有11根地址线，4根数据线，该存储器能存储多少位数据？3．MCS-51单片机复位后寄存器PC中的数据是什么？它说明单片机复位后第一条指令是从哪一个单元取出的？4．为什么MCS-51单片机的P0作输出口使用时只能以灌电流方式驱动？5．简述MCS-51单片机内部数据存储器的配置。6．MOV20H，#00H指令和CLR20H指令的功能区别在哪里？7．若当前SP中的内容为0A0H，执行指令POPDPH后SP中的内容为何值？8．当串行口的波特率为19200，采用10位数据进行串行通信时，每秒钟将传送多少个字节？9．写出一条用直接寻址方式的指令。三、指令实现以下操作（18分）1、将R4中的低四位与R5中的高四位拼装后送内部RAM80H单元。2、将位地址为00H中的数据分别送位地址为30H、46H。3、将ROM1050H单元中的内容取出求反后再进行高低四位交换后送外部RAM1090H单元。4、将内部RAM54H单元中的内容右移一位后再除以七，然后商送外部RAM2090H单元。5、将外部RAM3050H单元中的内容左移二位后再求反，然后送外部RAM2000H单元。6、根据累加器A中的数根据大于、等于、小于43H，设计程序的三个流向。四、硬件分析和设计（24分）1．下图为CPU访问外部程序存储器的时序，将图中P2口线上A、B、C三处和P0口线上a、b、c、d、e、f六处填写应出现的内容。(4分)ABCabcdef2．某8051单片机系统要求外扩2个8KB数据存储器（使用2片SRAM6264芯片），请画出硬件连接图。（12分）3．某8051单片机系统要求外扩1个8位的输入口（使用74LS373）和1个8位输出口（使用74LS273），可使用门电路，请画出硬件连接图，并写出端口地址。（8分）五、软件分析和设计（30分）1、下列程序段执行后，(R1)=_________，(5FH)=_________。（5分）MOVR1，#5EHMOV5FH，#0FFHMOV5EH，#3FHINCR1INC@R12、设内部RAM70H单元中的内容为45H，执行下列指令后寄存器A、R0和内部RAM45H、46H、47H单元中的内容为何值？（5分）MOVA，70HMOVR0，AMOVA，#20HMOV@R0,AMOVA，#45HMOV46H，AMOV47H，#57H(A)=(R0)=(45H)=(46H)=(47H)=3、指出下面中断服务程序中的错误，并简述错误类型（6分）PUSHACCPUSHBPUSHPSW……CPLBMOV30H，31H……POPACCPOPBPOPPSWRETI4、程序设计（14分）编写程序找出内部RAM40H～4FH中的最小无符号数，并将结果送50H单元。40H～4FH单元中的内容保持不变。苏州大学单片微机与接口技术课程（B）卷参考答案共4页院系专业六、将下列无符号二进制数转换成十进制和十六进制数（6分）答案：十进制十六进制1．61583F08FH2．308647890H3．61059EE83H4．90292345H5．41633A2A1H6．46548B5D4H七、将下面十进制数转换成８位二进制原码，反码及补码（4分）答案：原码反码补码1．01110000B01110000B01110000B2．11100100B10011011B10011100B3．00000001B00000001B00000001B4．10011001B11100110B11100111B八、回答下列问题（18分）1．集成度高、功能强、结构合理、抗干扰能力强、使用方便、价格低廉。2．8192bit3．0000H，0000H单元。4．因为P0作输出口使用时处于开漏状态。5．低128B的RAM、高128B的RAM、高128B的SFR块。其中低128B的RAM中的00H～1FH为工作寄存器区，20H～2FH为位寻址、位操作区。6．MOV20H，#00H指令是对字节20H送数据00HCLR20H指令是对位20H清除。7．9FH8．1920字节。9．MOV56H，55H九、用指令实现以下操作（18分）1、MOVA，R4ANLA，#0FHMOVR2，AMOVA，R5ANLA，#0F0HADDA，R2MOVR0，#80HMOV@R0,A2、MOVC，00HMOV30H，CMOV46H，C3、MOVA,#00HMOVDPTR,#1050HMOVCA,@A+DPTRCPLASWAP...
