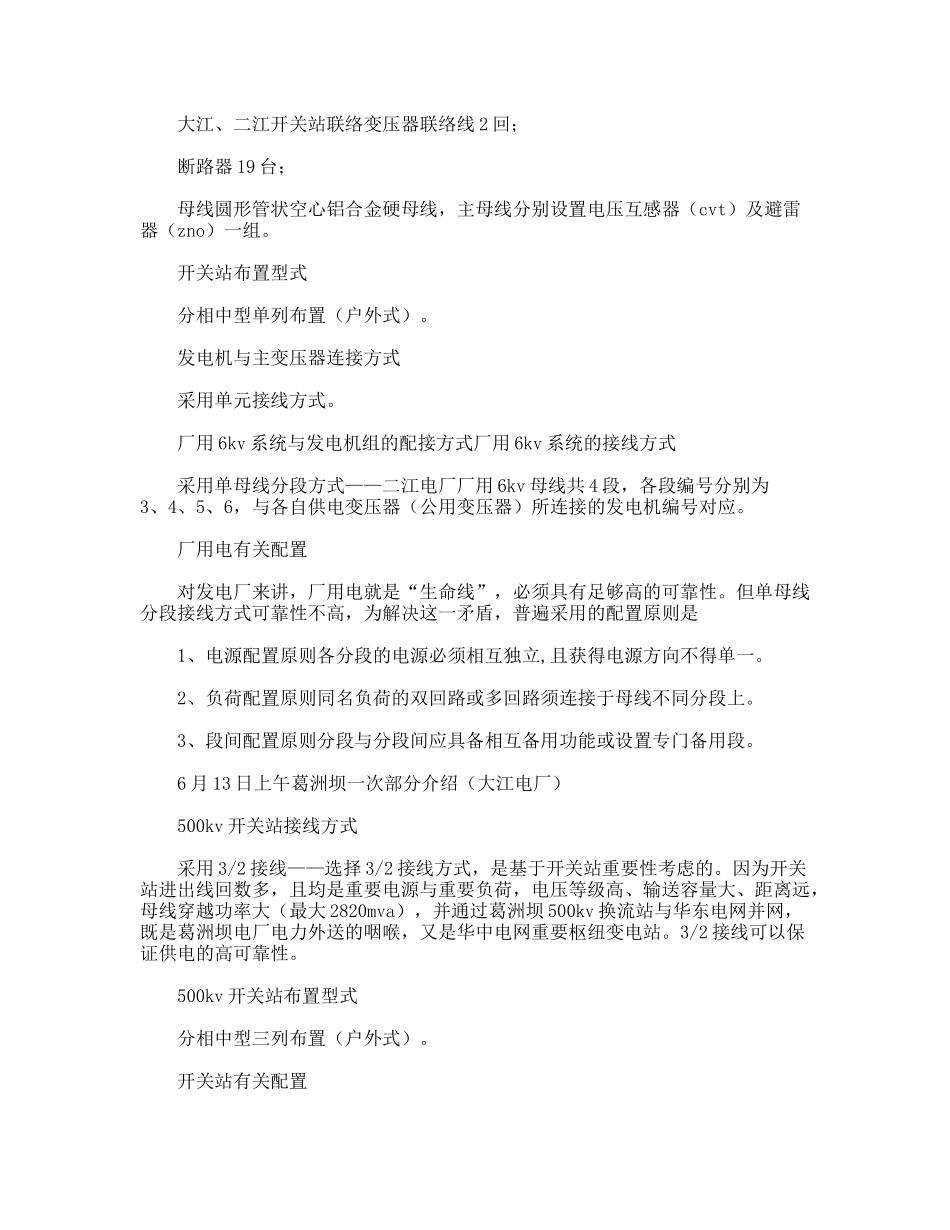

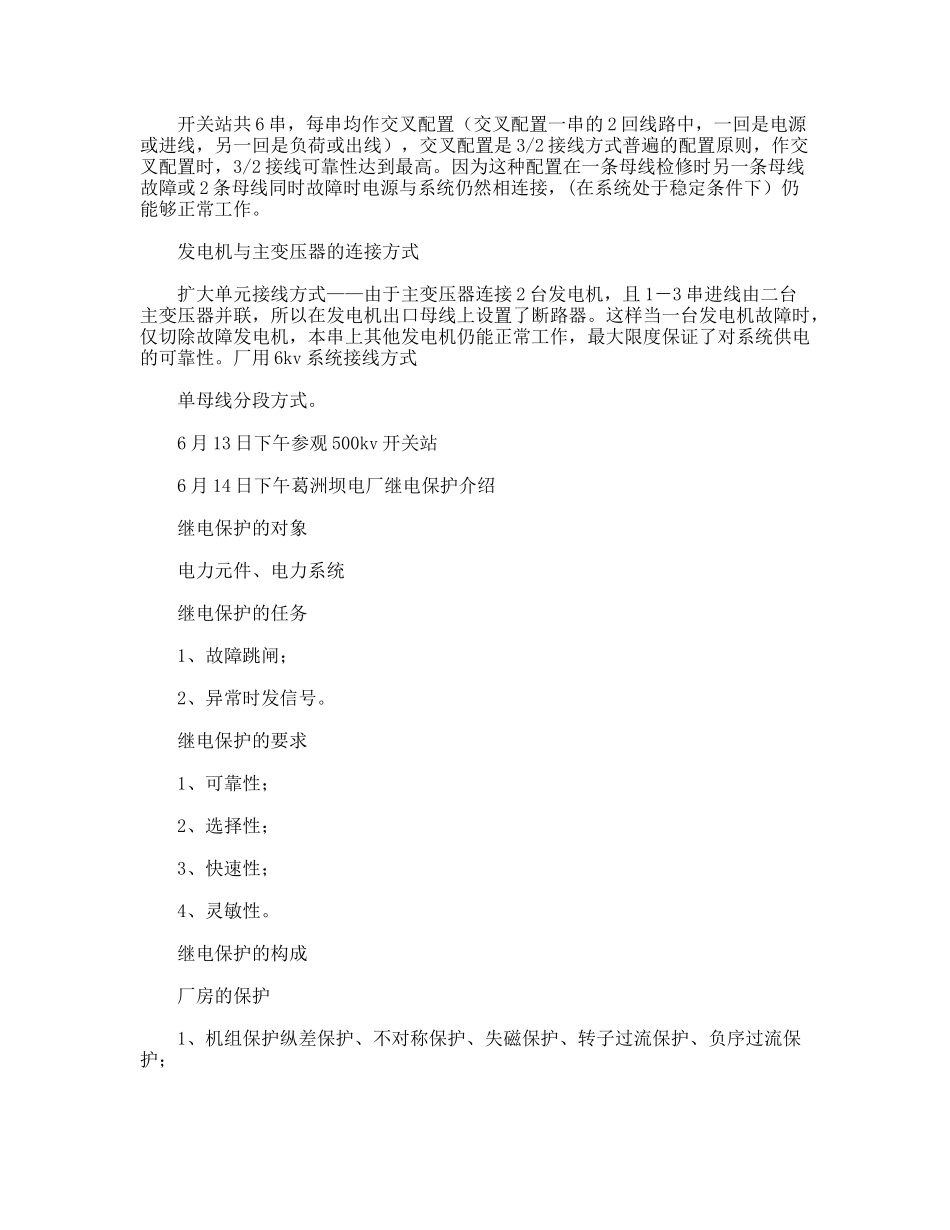

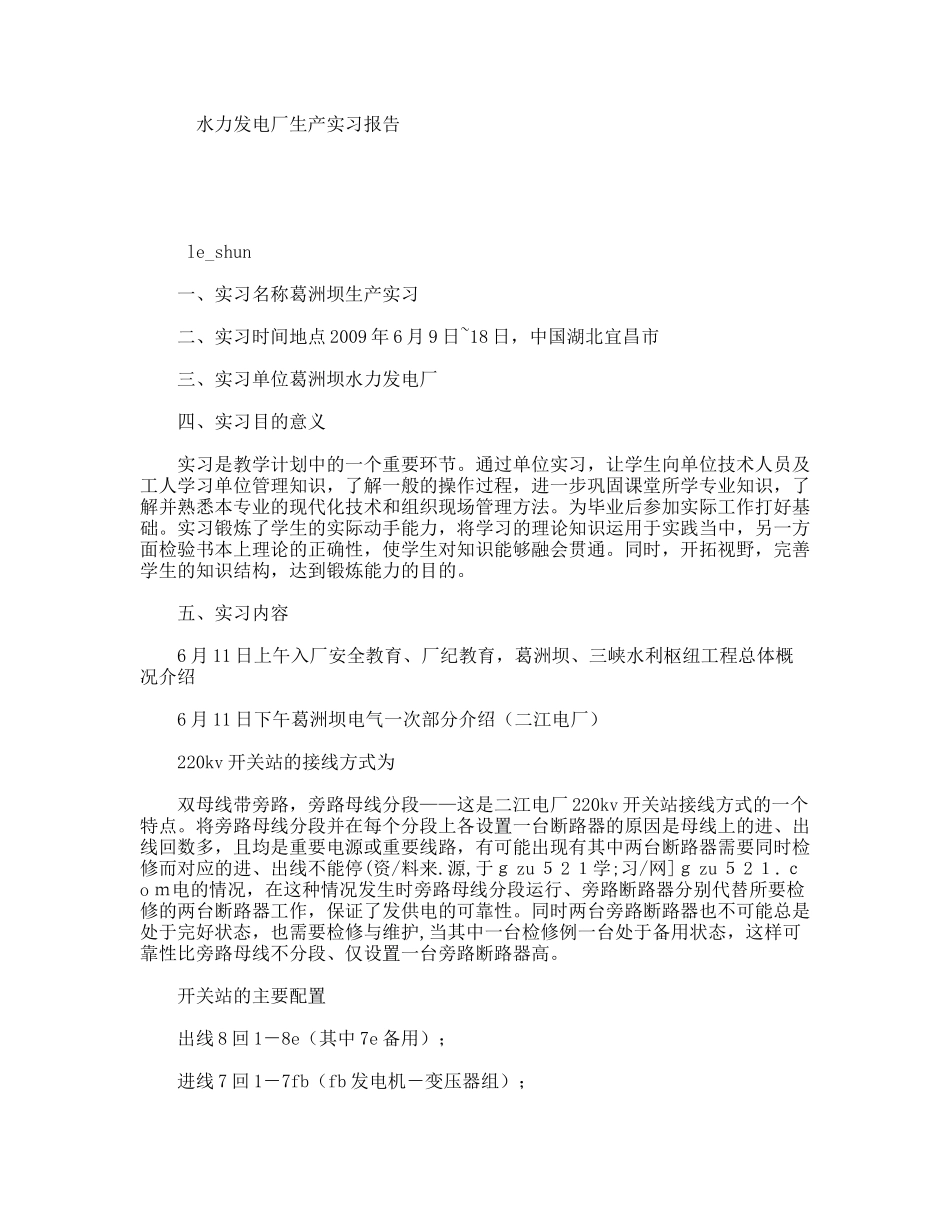

水力发电厂生产实习报告le_shun一、实习名称葛洲坝生产实习二、实习时间地点2009年6月9日~18日，中国湖北宜昌市三、实习单位葛洲坝水力发电厂四、实习目的意义实习是教学计划中的一个重要环节。通过单位实习，让学生向单位技术人员及工人学习单位管理知识，了解一般的操作过程，进一步巩固课堂所学专业知识，了解并熟悉本专业的现代化技术和组织现场管理方法。为毕业后参加实际工作打好基础。实习锻炼了学生的实际动手能力，将学习的理论知识运用于实践当中，另一方面检验书本上理论的正确性，使学生对知识能够融会贯通。同时，开拓视野，完善学生的知识结构，达到锻炼能力的目的。五、实习内容6月11日上午入厂安全教育、厂纪教育，葛洲坝、三峡水利枢纽工程总体概况介绍6月11日下午葛洲坝电气一次部分介绍（二江电厂）220kv开关站的接线方式为双母线带旁路，旁路母线分段——这是二江电厂220kv开关站接线方式的一个特点。将旁路母线分段并在每个分段上各设置一台断路器的原因是母线上的进、出线回数多，且均是重要电源或重要线路，有可能出现有其中两台断路器需要同时检修而对应的进、出线不能停(资/料来.源,于ｇzu５2１学;习/网]ｇzu５2１.ｃoｍ电的情况，在这种情况发生时旁路母线分段运行、旁路断路器分别代替所要检修的两台断路器工作，保证了发供电的可靠性。同时两台旁路断路器也不可能总是处于完好状态，也需要检修与维护,当其中一台检修例一台处于备用状态，这样可靠性比旁路母线不分段、仅设置一台旁路断路器高。开关站的主要配置出线8回1－8e（其中7e备用）；进线7回1－7fb（fb发电机－变压器组）；大江、二江开关站联络变压器联络线2回；断路器19台；母线圆形管状空心铝合金硬母线，主母线分别设置电压互感器（cvt）及避雷器（zno）一组。开关站布置型式分相中型单列布置（户外式）。发电机与主变压器连接方式采用单元接线方式。厂用6kv系统与发电机组的配接方式厂用6kv系统的接线方式采用单母线分段方式——二江电厂厂用6kv母线共4段，各段编号分别为3、4、5、6，与各自供电变压器（公用变压器）所连接的发电机编号对应。厂用电有关配置对发电厂来讲，厂用电就是“生命线”，必须具有足够高的可靠性。但单母线分段接线方式可靠性不高，为解决这一矛盾，普遍采用的配置原则是1、电源配置原则各分段的电源必须相互独立,且获得电源方向不得单一。2、负荷配置原则同名负荷的双回路或多回路须连接于母线不同分段上。3、段间配置原则分段与分段间应具备相互备用功能或设置专门备用段。6月13日上午葛洲坝一次部分介绍（大江电厂）500kv开关站接线方式采用3/2接线——选择3/2接线方式，是基于开关站重要性考虑的。因为开关站进出线回数多，且均是重要电源与重要负荷，电压等级高、输送容量大、距离远，母线穿越功率大（最大2820mva），并通过葛洲坝500kv换流站与华东电网并网，既是葛洲坝电厂电力外送的咽喉，又是华中电网重要枢纽变电站。3/2接线可以保证供电的高可靠性。500kv开关站布置型式分相中型三列布置（户外式）。开关站有关配置开关站共6串，每串均作交叉配置（交叉配置一串的2回线路中，一回是电源或进线，另一回是负荷或出线），交叉配置是3/2接线方式普遍的配置原则，作交叉配置时，3/2接线可靠性达到最高。因为这种配置在一条母线检修时另一条母线故障或2条母线同时故障时电源与系统仍然相连接，(在系统处于稳定条件下）仍能够正常工作。发电机与主变压器的连接方式扩大单元接线方式——由于主变压器连接2台发电机，且1－3串进线由二台主变压器并联，所以在发电机出口母线上设置了断路器。这样当一台发电机故障时，仅切除故障发电机，本串上其他发电机仍能正常工作，最大限度保证了对系统供电的可靠性。厂用6kv系统接线方式单母线分段方式。6月13日下午参观500kv开关站6月14日下午葛洲坝电厂继电保护介绍继电保护的对象电力元件、电力系统继电保护的任务1、故障跳闸；2、异常时发信号。继电保护的要求1、可靠性；2、选择性；3、快速性；4、灵敏性。继电保护的构成厂房的保护1、机组保护纵差保护、不对称保护、失磁保护、转子过流保护、负序过流保护；2、主变压...
