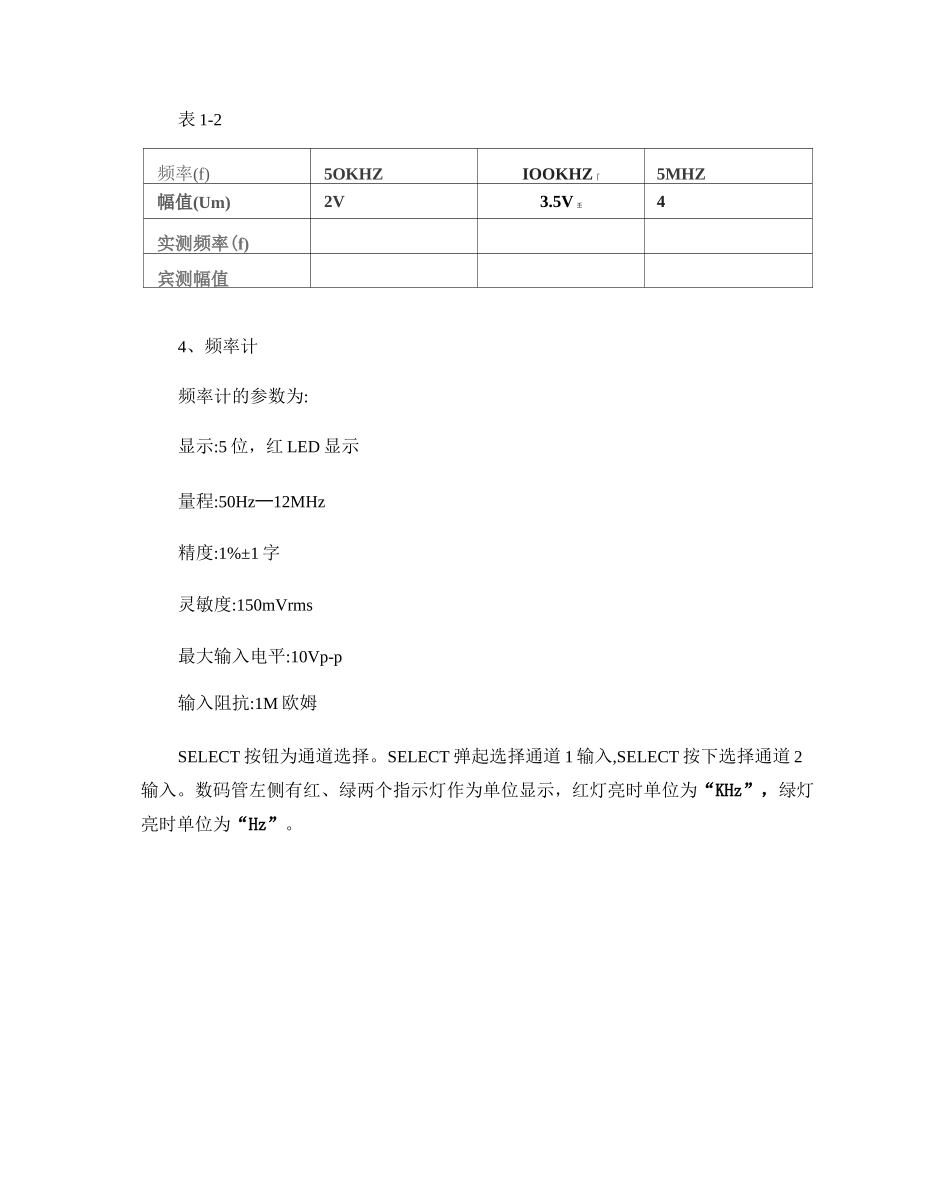

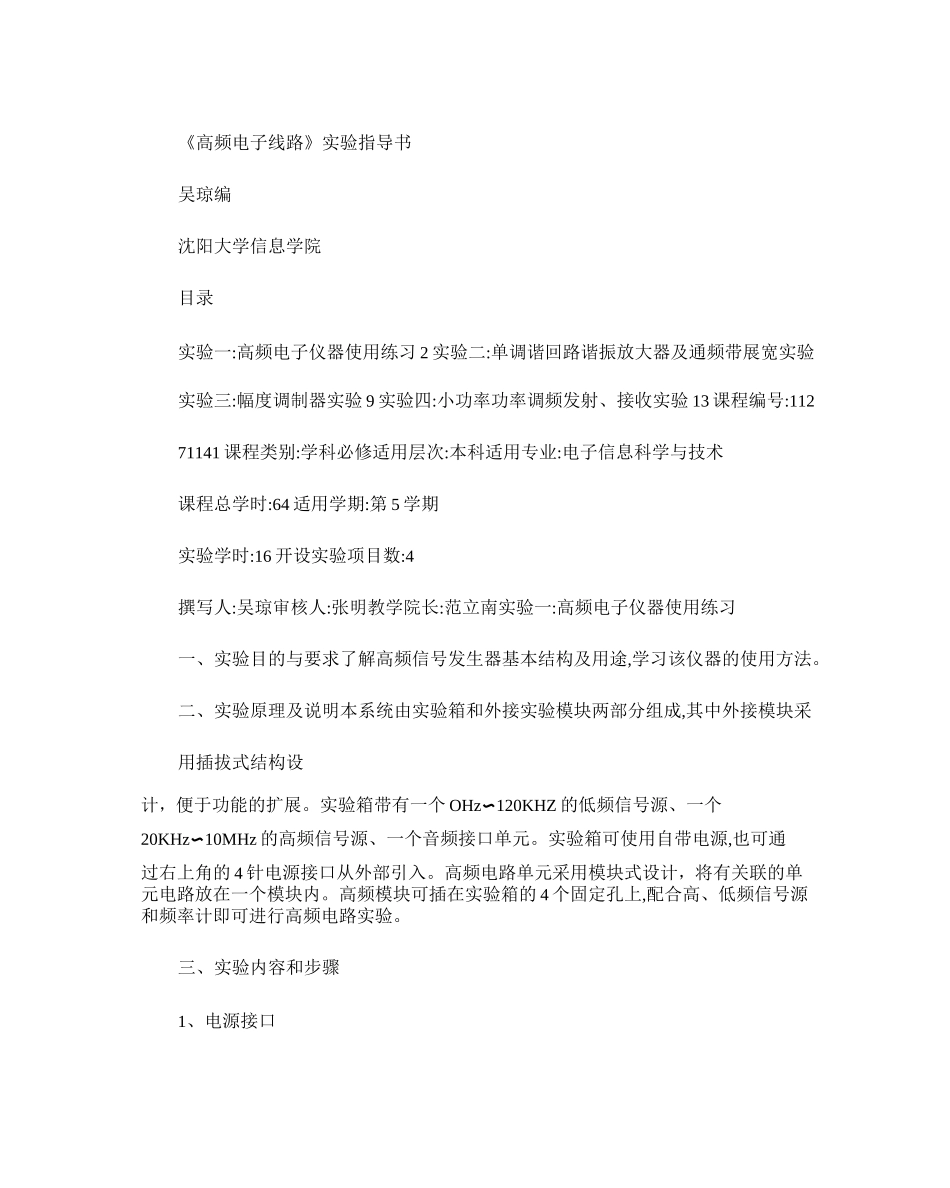

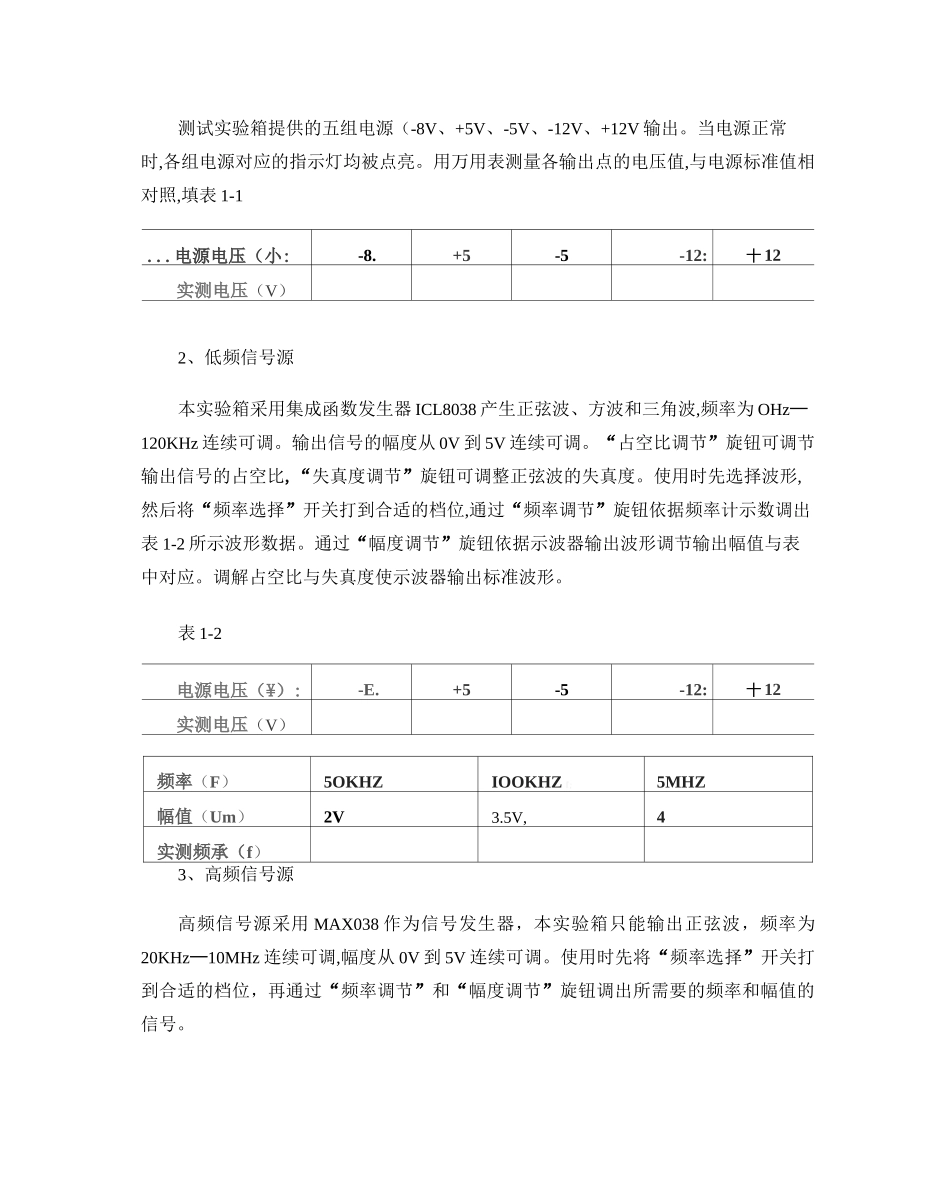

《高频电子线路》实验指导书吴琼编沈阳大学信息学院目录实验一:高频电子仪器使用练习 2 实验二:单调谐回路谐振放大器及通频带展宽实验实验三:幅度调制器实验 9 实验四:小功率功率调频发射、接收实验 13 课程编号:11271141 课程类别:学科必修适用层次:本科适用专业:电子信息科学与技术课程总学时:64 适用学期:第 5 学期实验学时:16 开设实验项目数:4撰写人:吴琼审核人:张明教学院长:范立南实验一:高频电子仪器使用练习一、实验目的与要求了解高频信号发生器基本结构及用途,学习该仪器的使用方法。二、实验原理及说明本系统由实验箱和外接实验模块两部分组成,其中外接模块采用插拔式结构设计，便于功能的扩展。实验箱带有一个 OHz〜120KHZ 的低频信号源、一个20KHz〜10MHz 的高频信号源、一个音频接口单元。实验箱可使用自带电源,也可通过右上角的 4 针电源接口从外部引入。高频电路单元采用模块式设计，将有关联的单元电路放在一个模块内。高频模块可插在实验箱的 4 个固定孔上,配合高、低频信号源和频率计即可进行高频电路实验。三、实验内容和步骤1、电源接口测试实验箱提供的五组电源（-8V、+5V、-5V、-12V、+12V 输出。当电源正常时,各组电源对应的指示灯均被点亮。用万用表测量各输出点的电压值,与电源标准值相对照,填表 1-1...电源电压（小:-8.+5-5-12:十 12实测电压（V）2、低频信号源本实验箱采用集成函数发生器 ICL8038 产生正弦波、方波和三角波,频率为 OHz—120KHz 连续可调。输出信号的幅度从 0V 到 5V 连续可调。“占空比调节”旋钮可调节输出信号的占空比,“失真度调节”旋钮可调整正弦波的失真度。使用时先选择波形,然后将“频率选择”开关打到合适的档位,通过“频率调节”旋钮依据频率计示数调出表 1-2 所示波形数据。通过“幅度调节”旋钮依据示波器输出波形调节输出幅值与表中对应。调解占空比与失真度使示波器输出标准波形。表 1-2电源电压（¥）:-E.+5-5-12:十 12实测电压（V）频率（F）5OKHZIOOKHZ「；5MHZ幅值（Um）2V3.5V,4实测频承（f）3、高频信号源高频信号源采用 MAX038 作为信号发生器，本实验箱只能输出正弦波，频率为20KHz—10MHz 连续可调,幅度从 0V 到 5V 连续可调。使用时先将“频率选择”开关打到合适的档位，再通过“频率调节”和“幅度调节”旋钮调出所需要的频率和幅值的信号。表 1-2频率(f)5OKHZIOOKHZ「5MHZ幅值(Um)2V3.5V 壬4实测频率(f)宾测幅值4、频率计频率...
