普通式双柱汽车举升机设计开题报告

普通式双柱汽车举升机设计开题报告_第1页
1/11
普通式双柱汽车举升机设计开题报告_第2页
2/11
普通式双柱汽车举升机设计开题报告_第3页
3/11

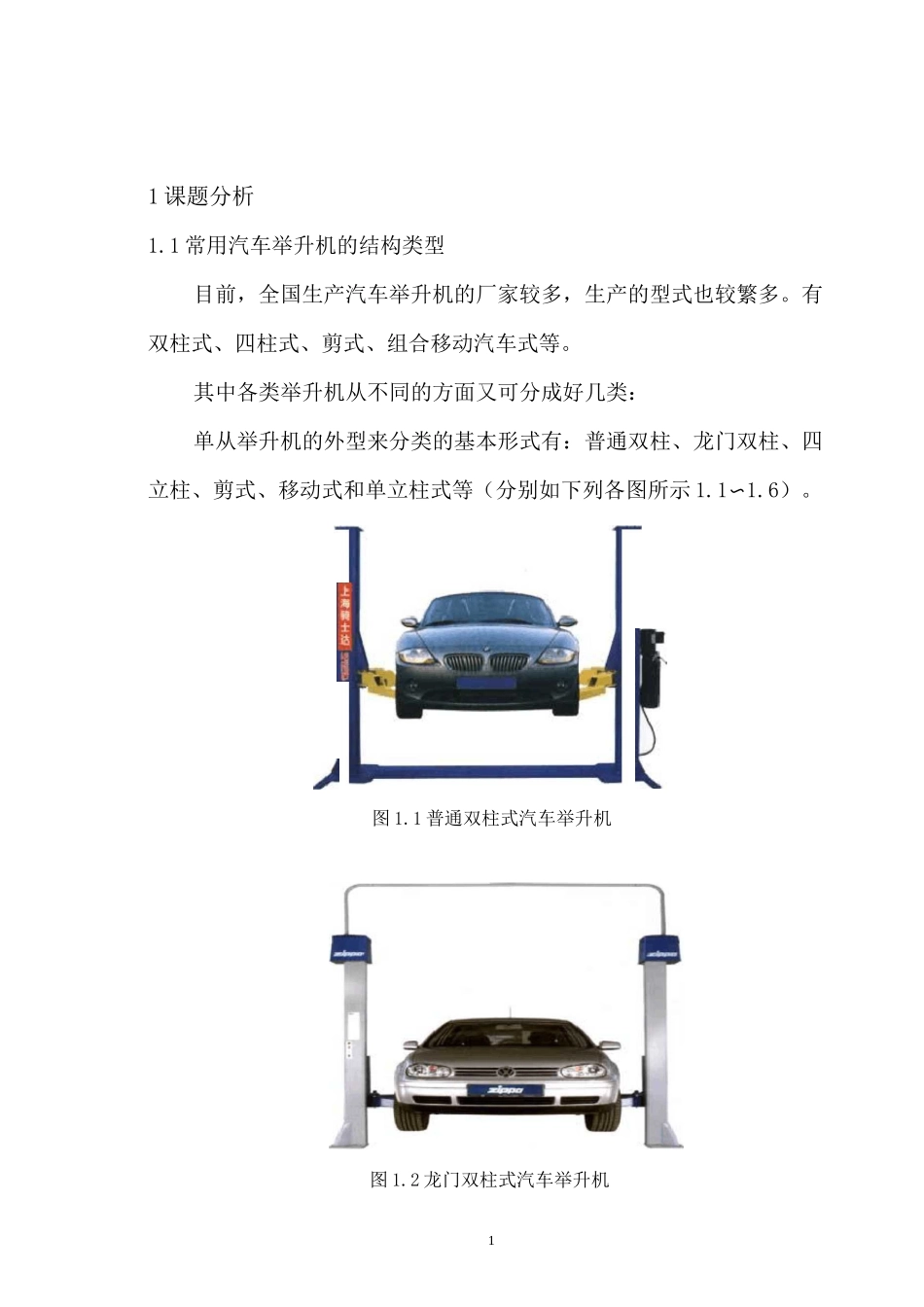

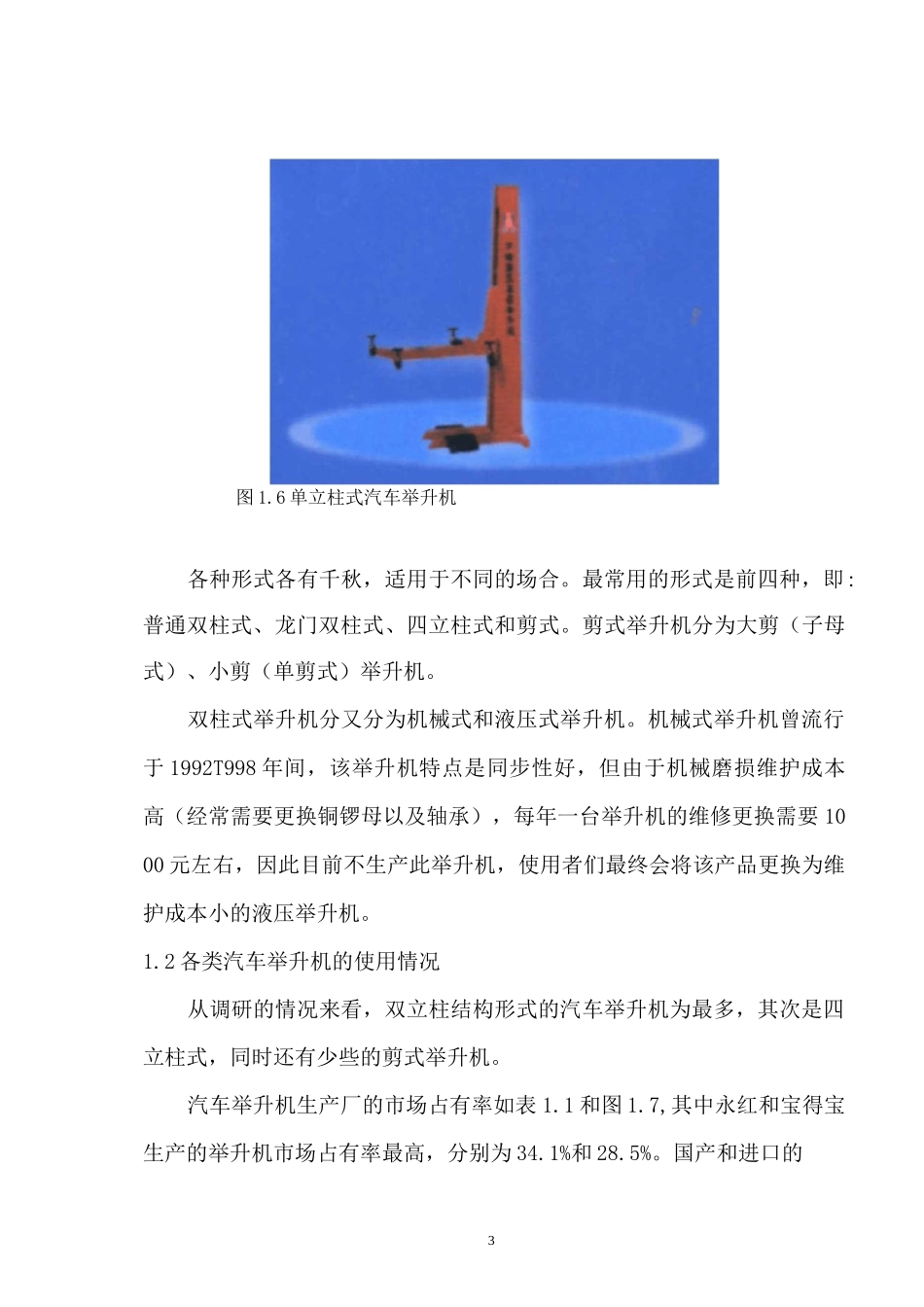

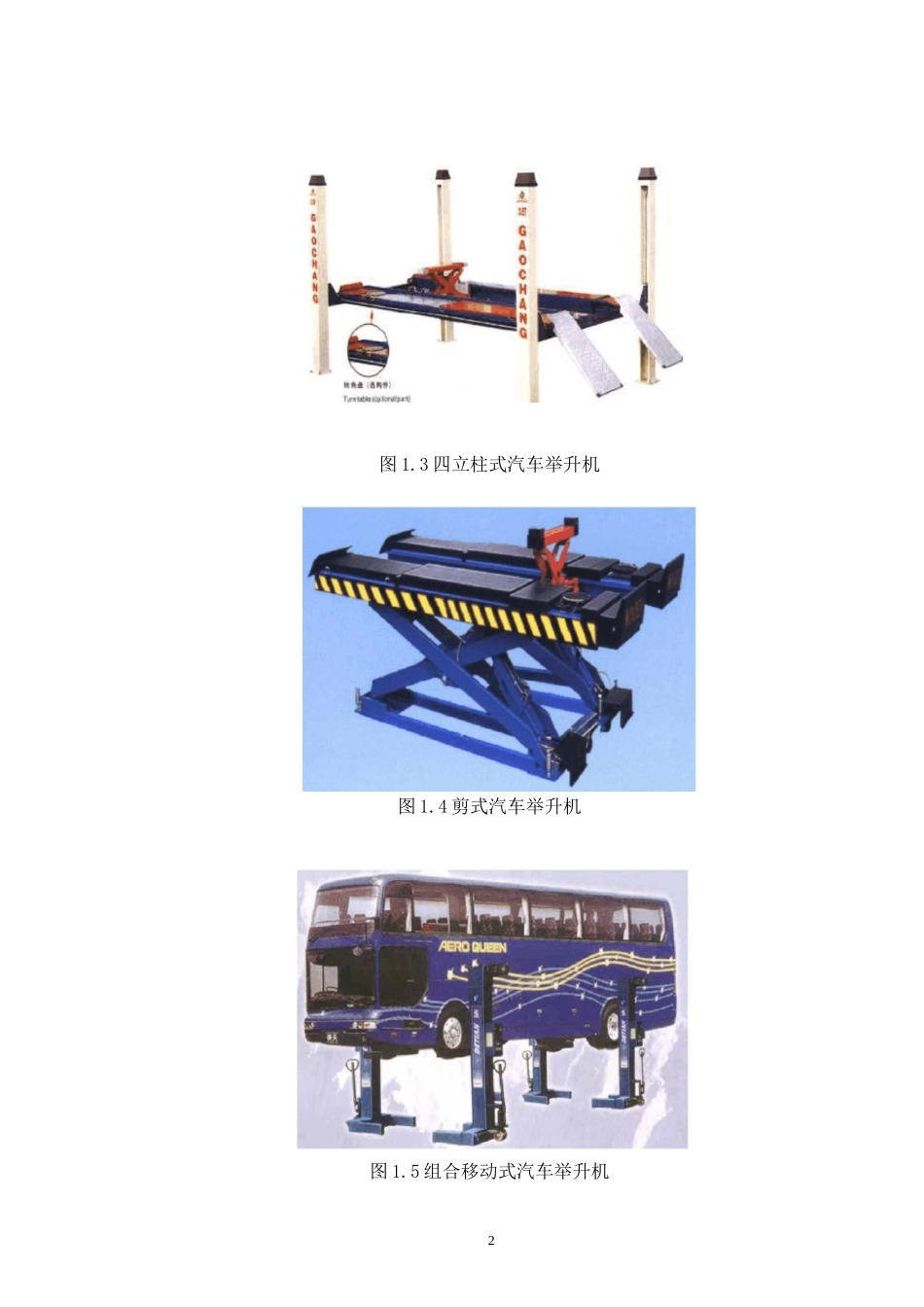

11 课题分析1.1 常用汽车举升机的结构类型目前,全国生产汽车举升机的厂家较多,生产的型式也较繁多。有双柱式、四柱式、剪式、组合移动汽车式等。其中各类举升机从不同的方面又可分成好几类:单从举升机的外型来分类的基本形式有:普通双柱、龙门双柱、四立柱、剪式、移动式和单立柱式等(分别如下列各图所示 1.1〜1.6)。图 1.1 普通双柱式汽车举升机图 1.2 龙门双柱式汽车举升机2图 1.3 四立柱式汽车举升机图 1.4 剪式汽车举升机图 1.5 组合移动式汽车举升机3图 1.6 单立柱式汽车举升机各种形式各有千秋,适用于不同的场合。最常用的形式是前四种,即:普通双柱式、龙门双柱式、四立柱式和剪式。剪式举升机分为大剪(子母式)、小剪(单剪式)举升机。双柱式举升机分又分为机械式和液压式举升机。机械式举升机曾流行于 1992T998 年间,该举升机特点是同步性好,但由于机械磨损维护成本高(经常需要更换铜锣母以及轴承),每年一台举升机的维修更换需要 1000 元左右,因此目前不生产此举升机,使用者们最终会将该产品更换为维护成本小的液压举升机。1.2 各类汽车举升机的使用情况从调研的情况来看,双立柱结构形式的汽车举升机为最多,其次是四立柱式,同时还有少些的剪式举升机。汽车举升机生产厂的市场占有率如表 1.1 和图 1.7,其中永红和宝得宝生产的举升机市场占有率最高,分别为 34.1%和 28.5%。国产和进口的4百分比分别为:77.1%和 22.9%。进口的举升机大部分是比较早期的产品。另外,未被统计的大部分小厂都是拥有国产的举升机。表 1.1 举升机主要生产厂的市场占有率总台数编号生产厂台数百分比1宝得宝6128.5%2永红7334.11%举升机总数 2143中大83.74%4序达94.21%5其他4119.16%6进口4922.90%6^^7122.90%5119.16%4^^4.21%口系列 1]3~3.74%2|34.11%1^^^^^[28.50%图 1.7 汽车举升机主要生产厂的市场占有率百分比图1.3 汽车举升机的主要参数普通双立柱式、龙门双立柱式、和四立柱式这三种目前市场上主要的汽车举升机主要技术参数统计如表 1.2,1.3,1.4 所示。表 1.2 普通双立柱式汽车举升机主要参数5额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间2.5-3.5T1700-1800mm110-180mm50-70Sec20-60Sec表 1.3 龙门双立柱式汽车举升机主要参数~额定举升质量最大举升高度盘距地高度全程上升时间全程下降时间2.5-3.5T1700-1800mm110-180mm50-70Sec20-60Sec表 1.4 四立柱式汽车举升机主要参数~额...
