已知图示结构弯矩图,试作剪力图测试题VIP免费

已知图示结构弯矩图,试作剪力图测试题_第1页
1/5
已知图示结构弯矩图,试作剪力图测试题_第2页
2/5
已知图示结构弯矩图,试作剪力图测试题_第3页
3/5

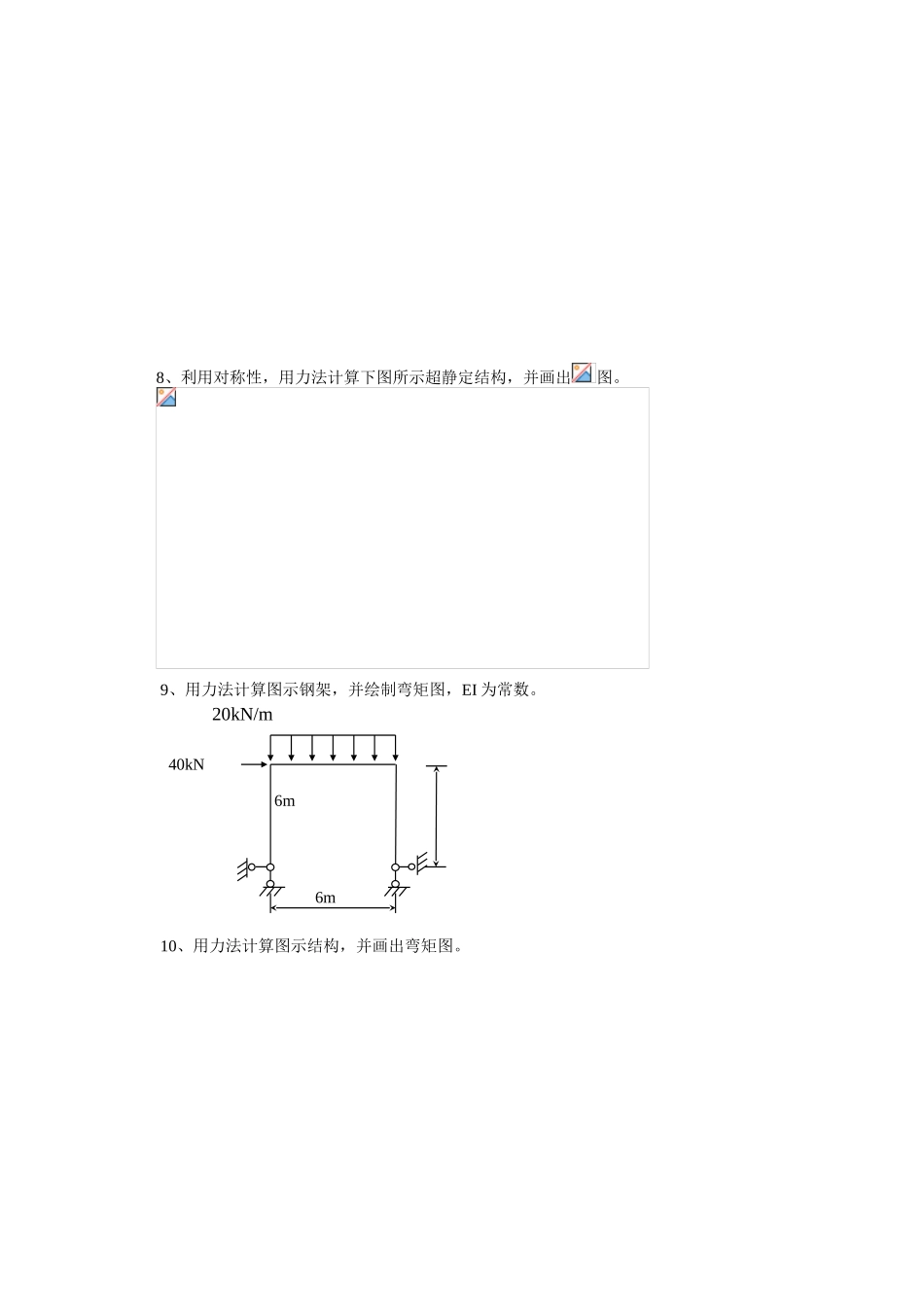

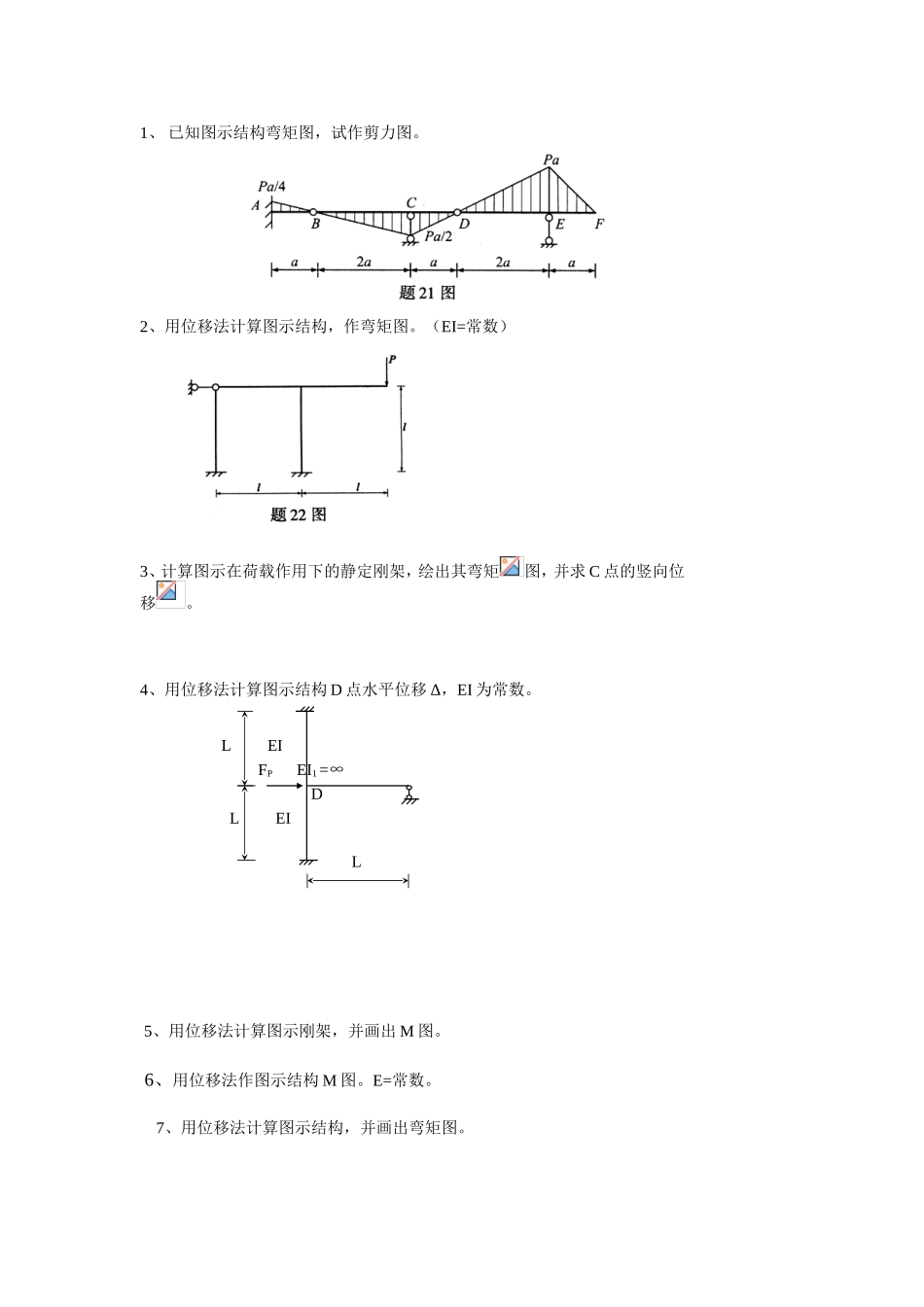

1、已知图示结构弯矩图,试作剪力图。2、用位移法计算图示结构,作弯矩图。(EI=常数)3、计算图示在荷载作用下的静定刚架,绘出其弯矩图,并求C点的竖向位移。4、用位移法计算图示结构D点水平位移Δ,EI为常数。LEIFPEI1=∞DLEIL5、用位移法计算图示刚架,并画出M图。6、用位移法作图示结构M图。E=常数。7、用位移法计算图示结构,并画出弯矩图。8、利用对称性,用力法计算下图所示超静定结构,并画出图。9、用力法计算图示钢架,并绘制弯矩图,EI为常数。20kN/m40kN6m6m10、用力法计算图示结构,并画出弯矩图。11、试列出图示刚架的力法典型方程,并求出所有系数和自由项。(EI=常数)12、下图所示超静定刚架支座产生逆时针转角,支座产生竖向沉降,并受图示荷载作用,用力法计算该刚架并画出图。13、计算图示静定组合结构,画出梁式杆的弯矩图。14、试做图示多跨静定梁的弯矩图,剪力图。ABCaaaaaFPaDEFFP15、作图示结构的M图。16、试做图示结构的弯矩图,剪力图。17、计算图示结构,绘弯矩图、剪力图、轴力图。18、试作图示多跨静定梁的弯矩图、剪力图。19、计算图示桁架指定杆件1、2、3的内力。20、计算图示刚架A、C两截面的相对转角AC。
