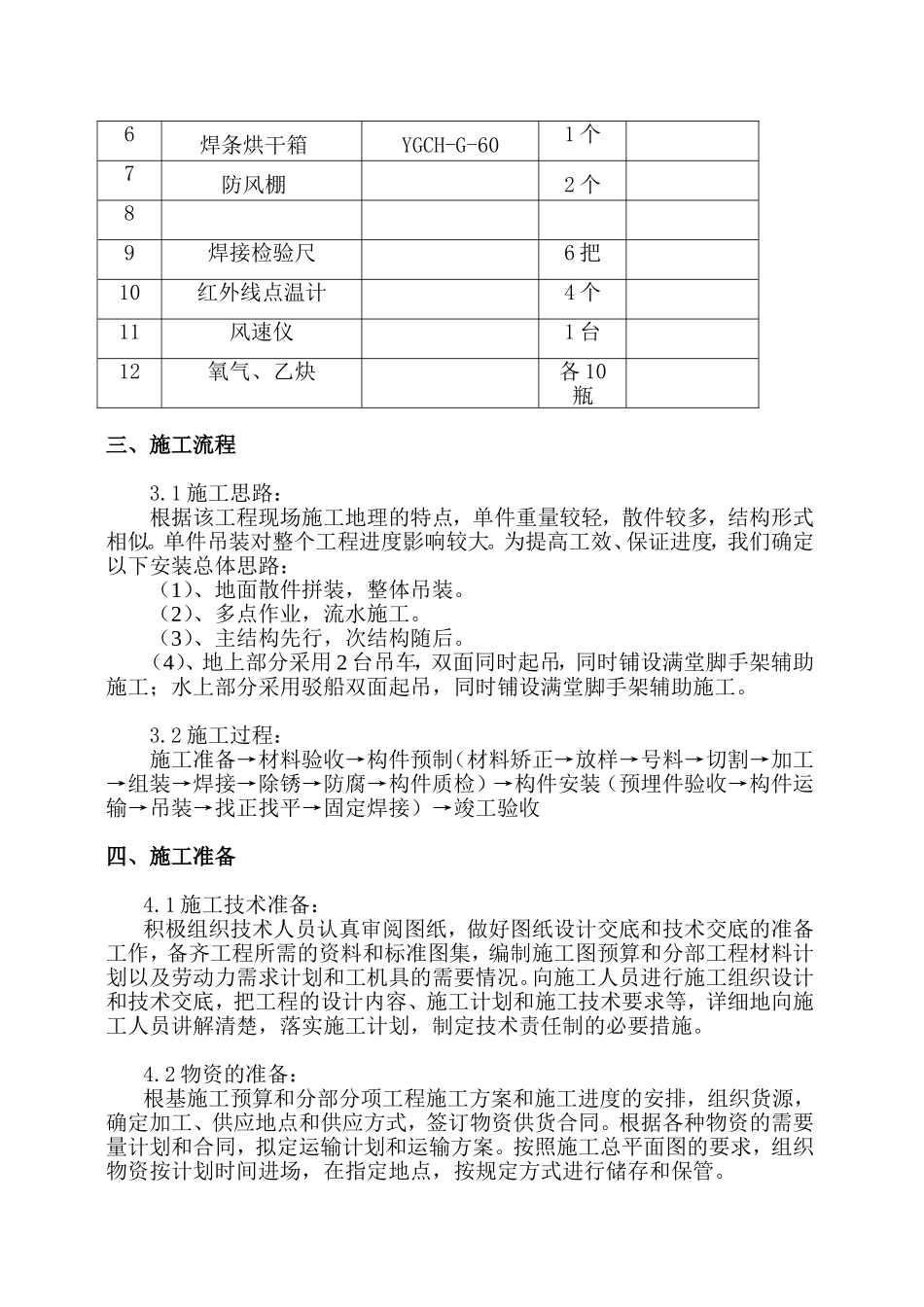

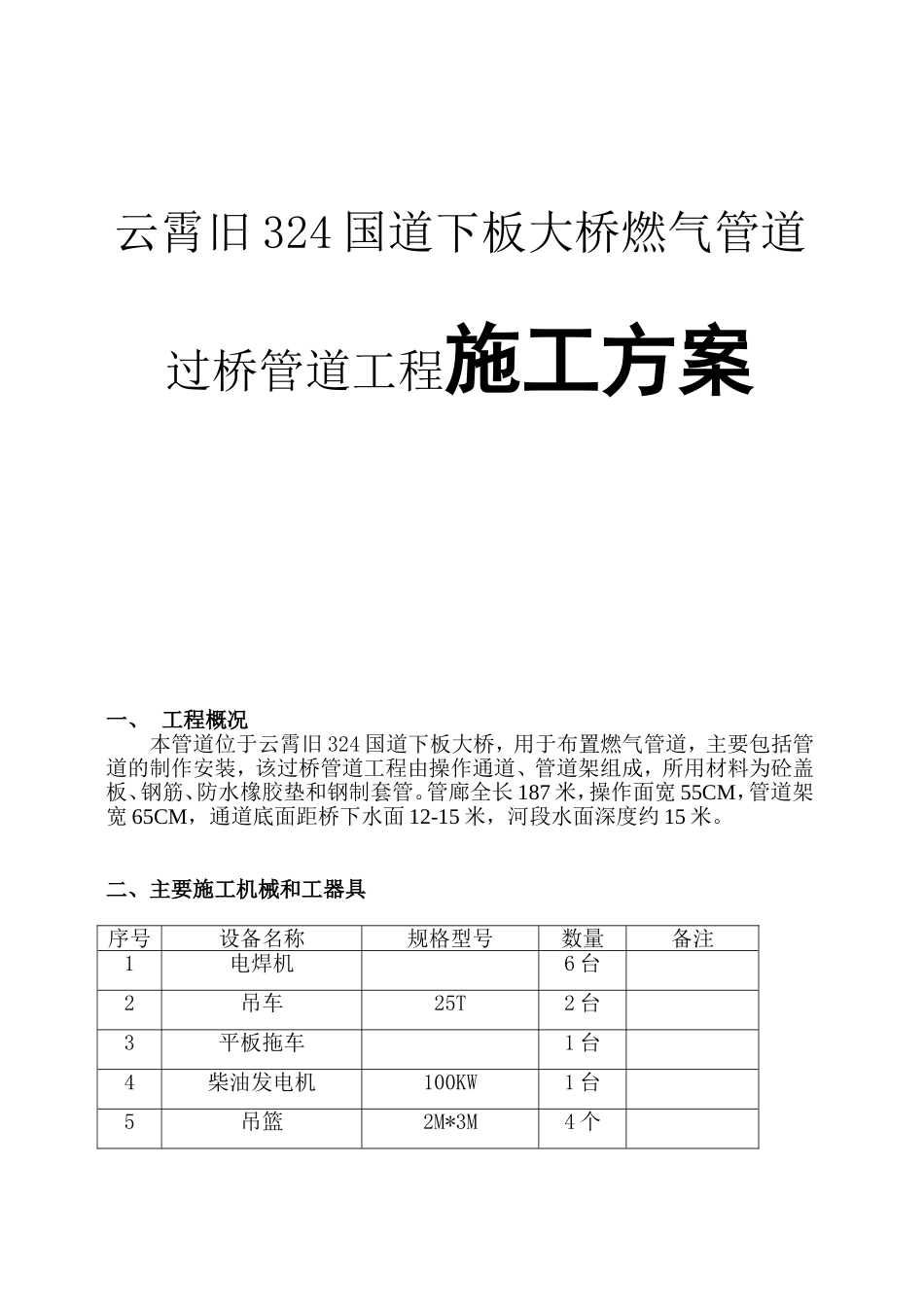

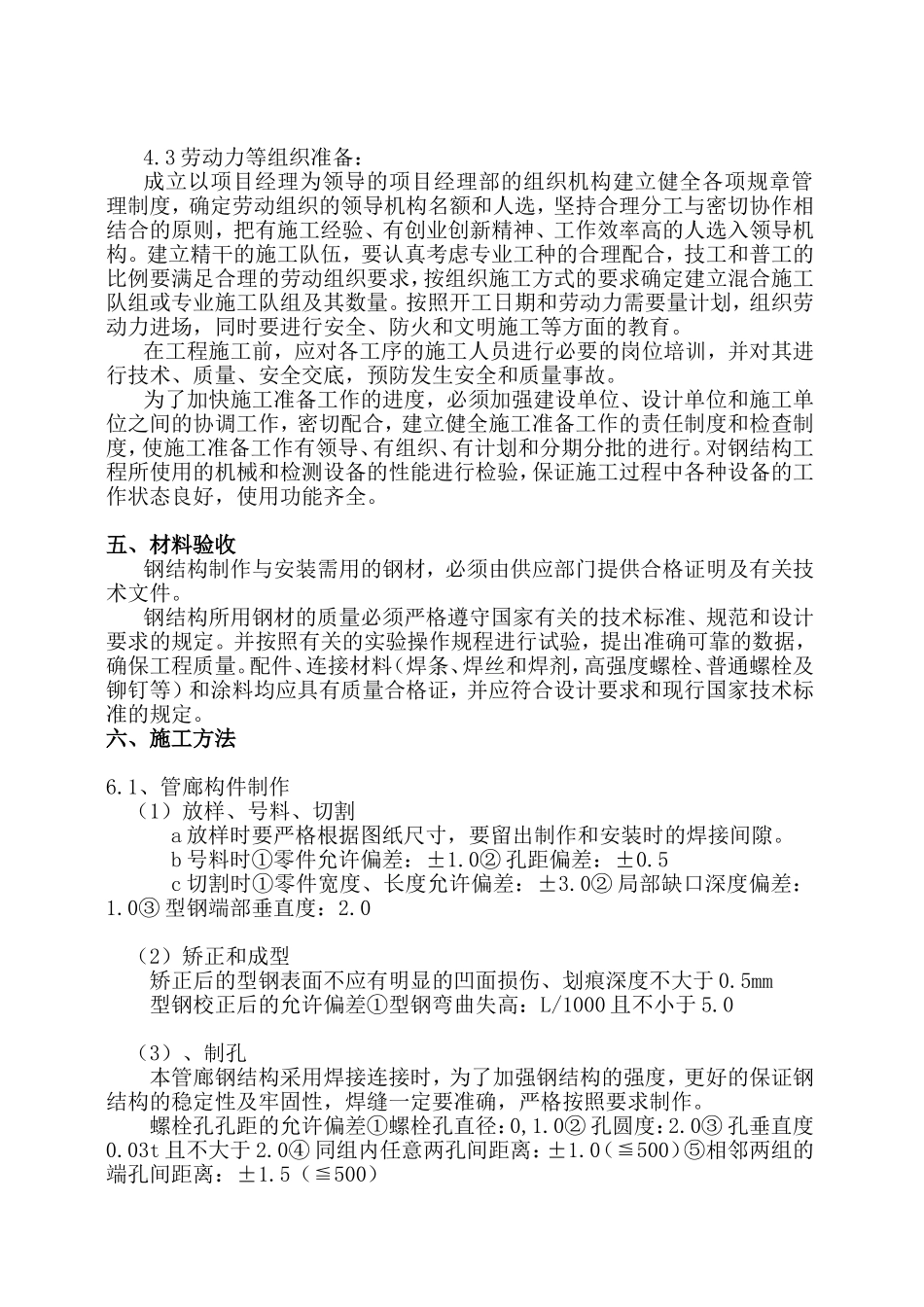

云霄旧324国道下板大桥燃气管道过桥管道工程施工方案一、工程概况本管道位于云霄旧324国道下板大桥，用于布置燃气管道，主要包括管道的制作安装，该过桥管道工程由操作通道、管道架组成，所用材料为砼盖板、钢筋、防水橡胶垫和钢制套管。管廊全长187米，操作面宽55CM，管道架宽65CM，通道底面距桥下水面12-15米，河段水面深度约15米。二、主要施工机械和工器具序号设备名称规格型号数量备注1电焊机6台2吊车25T2台3平板拖车1台4柴油发电机100KW1台5吊篮2M*3M4个6焊条烘干箱YGCH-G-601个7防风棚2个89焊接检验尺6把10红外线点温计4个11风速仪1台12氧气、乙炔各10瓶三、施工流程3.1施工思路：根据该工程现场施工地理的特点，单件重量较轻，散件较多，结构形式相似。单件吊装对整个工程进度影响较大。为提高工效、保证进度，我们确定以下安装总体思路：（1）、地面散件拼装，整体吊装。（2）、多点作业，流水施工。（3）、主结构先行，次结构随后。（4）、地上部分采用2台吊车，双面同时起吊，同时铺设满堂脚手架辅助施工；水上部分采用驳船双面起吊，同时铺设满堂脚手架辅助施工。3.2施工过程：施工准备→材料验收→构件预制（材料矫正→放样→号料→切割→加工→组装→焊接→除锈→防腐→构件质检）→构件安装（预埋件验收→构件运输→吊装→找正找平→固定焊接）→竣工验收四、施工准备4.1施工技术准备：积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详细地向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。4.2物资的准备：根基施工预算和分部分项工程施工方案和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。4.3劳动力等组织准备：成立以项目经理为领导的项目经理部的组织机构建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育。在工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。为了加快施工准备工作的进度，必须加强建设单位、设计单位和施工单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作有领导、有组织、有计划和分期分批的进行。对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。五、材料验收钢结构制作与安装需用的钢材，必须由供应部门提供合格证明及有关技术文件。钢结构所用钢材的质量必须严格遵守国家有关的技术标准、规范和设计要求的规定。并按照有关的实验操作规程进行试验，提出准确可靠的数据，确保工程质量。配件、连接材料（焊条、焊丝和焊剂，高强度螺栓、普通螺栓及铆钉等）和涂料均应具有质量合格证，并应符合设计要求和现行国家技术标准的规定。六、施工方法6.1、管廊构件制作（1）放样、号料、切割a放样时要严格根据图纸尺寸，要留出制作和安装时的焊接间隙。b号料时①零件允许偏差：±1.0②孔距偏差：±0.5c切割时①零件宽度、长度允许偏差：±3.0②局部缺口深度偏差：1.0③型钢端部垂直度：2.0（2）矫正和成型矫正后的型钢表面不应有明显的凹面损伤、划痕深度不大于0.5mm型钢校正后的允许偏差①型钢弯曲失高：L/1000且不小于5.0（3）、制孔本管廊钢结构采用焊接连接时，为了加强钢结...
