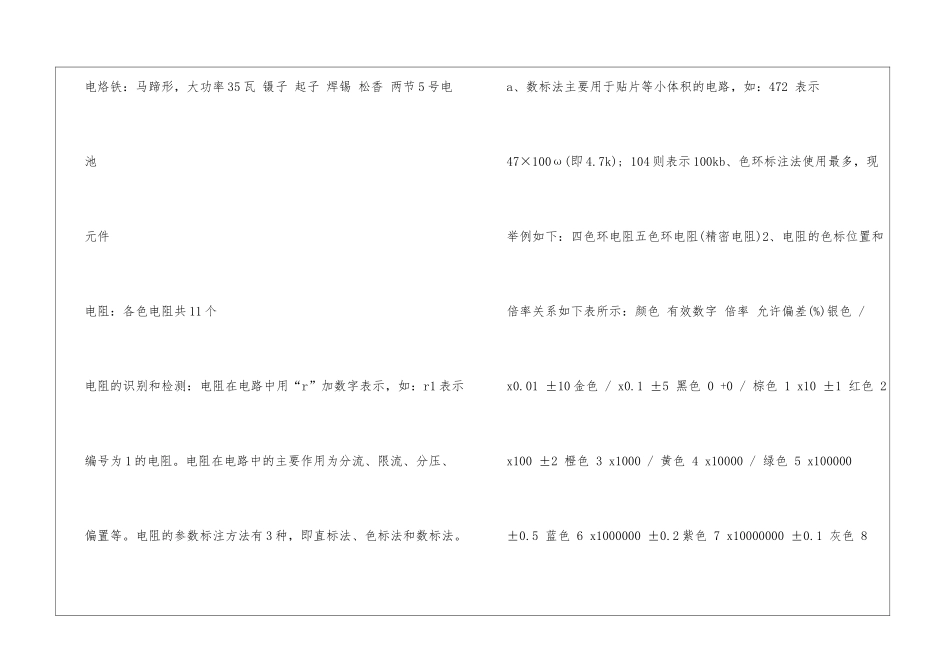

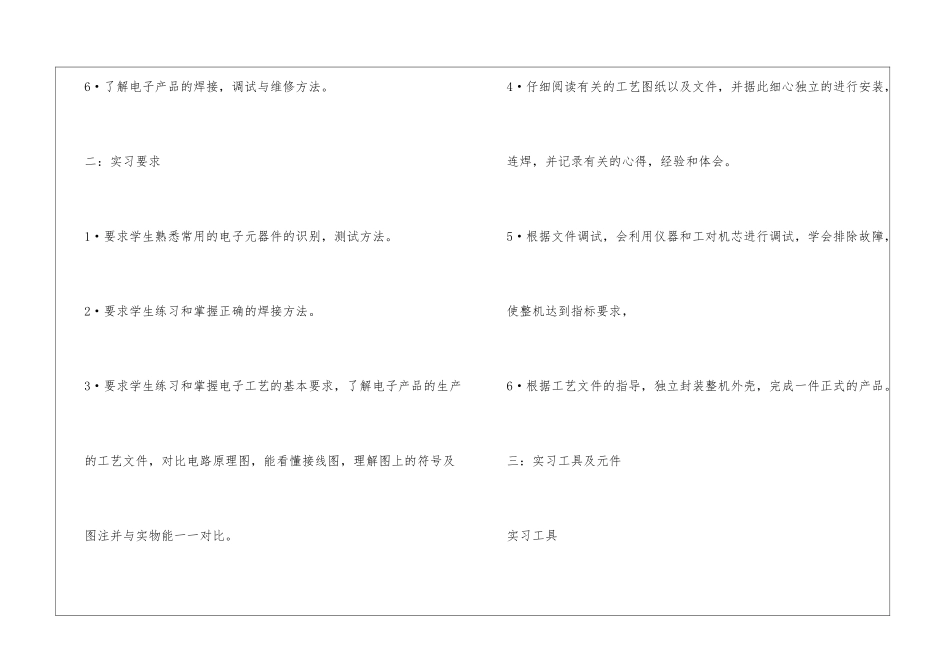

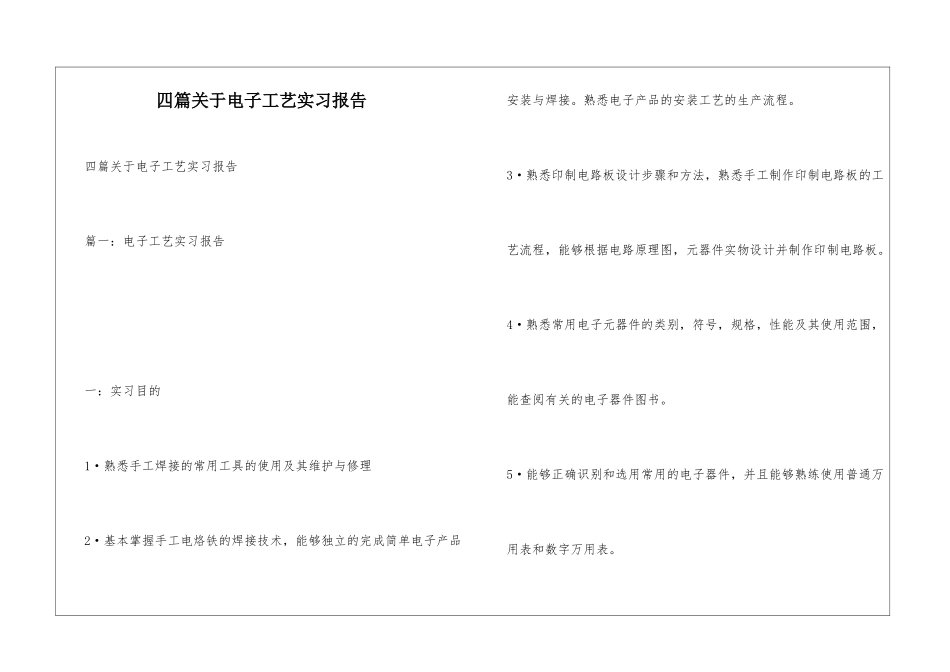

四篇关于电子工艺实习报告四篇关于电子工艺实习报告篇一：电子工艺实习报告一：实习目的1·熟悉手工焊接的常用工具的使用及其维护与修理2·基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品安装与焊接。熟悉电子产品的安装工艺的生产流程。3·熟悉印制电路板设计步骤和方法，熟悉手工制作印制电路板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。4·熟悉常用电子元器件的类别，符号，规格，性能及其使用范围，能查阅有关的电子器件图书。5·能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。6·了解电子产品的焊接，调试与维修方法。二：实习要求1·要求学生熟悉常用的电子元器件的识别，测试方法。2·要求学生练习和掌握正确的焊接方法。3·要求学生练习和掌握电子工艺的基本要求，了解电子产品的生产的工艺文件，对比电路原理图，能看懂接线图，理解图上的符号及图注并与实物能一一对比。4·仔细阅读有关的工艺图纸以及文件，并据此细心独立的进行安装，连焊，并记录有关的心得，经验和体会。5·根据文件调试，会利用仪器和工对机芯进行调试，学会排除故障，使整机达到指标要求，6·根据工艺文件的指导，独立封装整机外壳，完成一件正式的产品。三：实习工具及元件实习工具电烙铁：马蹄形，大功率 35 瓦 镊子 起子 焊锡 松香 两节 5 号电池元件电阻：各色电阻共 11 个电阻的识别和检测：电阻在电路中用“r”加数字表示，如：r1 表示编号为 1 的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。电阻的参数标注方法有 3 种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100ω(即 4.7k); 104 则表示 100kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差(%)银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5 蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 8 x100000000 / 白色 9 x1000000000 /电容：瓷片电容 1p:1 个 2p:2 个 5p:2 个 15p:1 个 30p:2 个 47p：1个 120p:1 个 102:2 个 103:4 个 223：1 个 473：1 个 104：6 个电解电容：4·7uf：2 ...
