DT9205型数字万用表操作手册VIP专享VIP免费

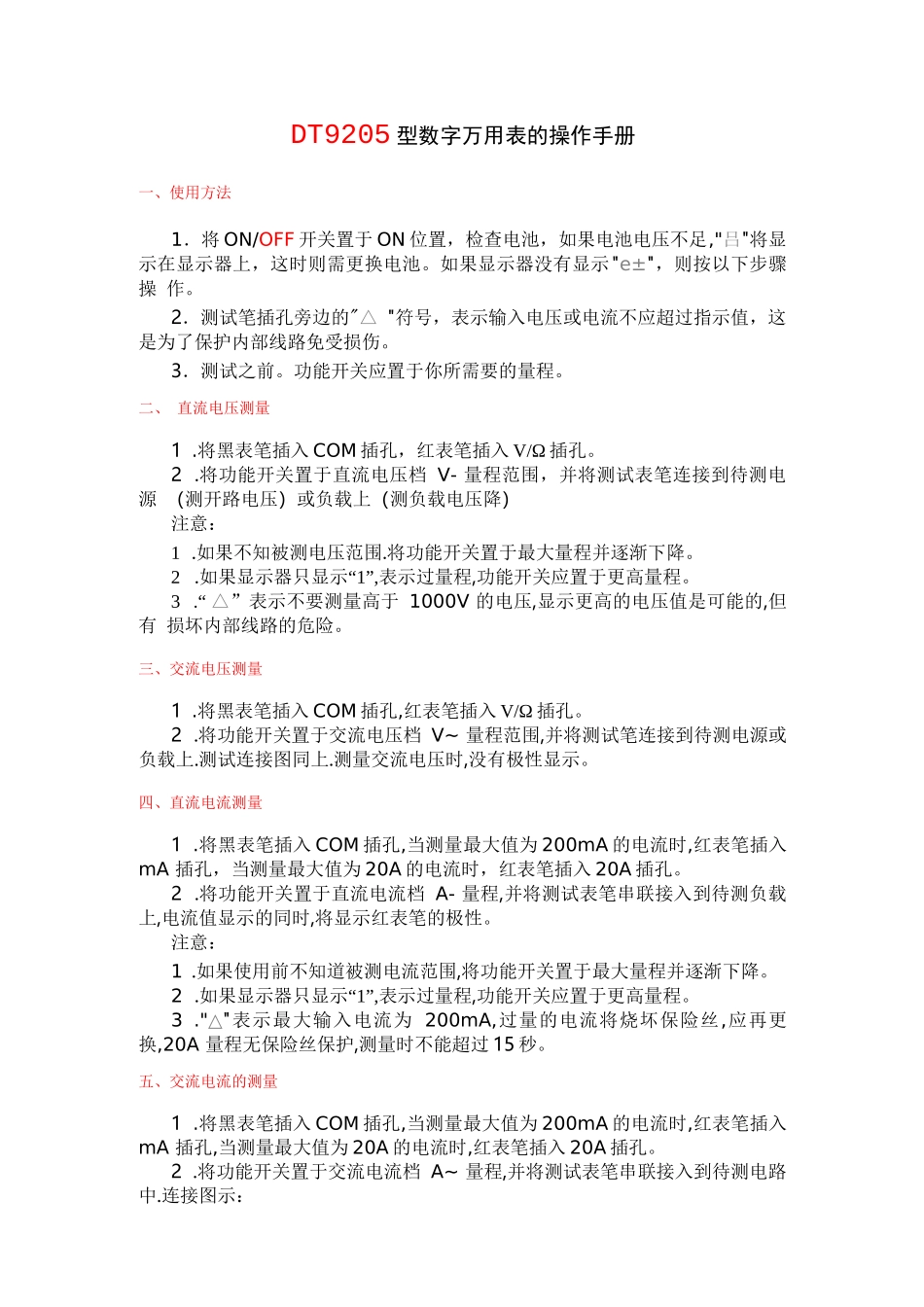

DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,"吕"将显示在显示器上，这时则需更换电池。如果显示器没有显示"e±"，则按以下步骤操作。2．测试笔插孔旁边的"△"符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。3．测试之前。功能开关应置于你所需要的量程。二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源（测开路电压）或负载上（测负载电压降）注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。3.“△”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。3."△"表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒。五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。2.将功能开关置于交流电流档A~量程,并将测试表笔串联接入到待测电路中.连接图示：六、电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上。连接图：注意：1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的。2.当没有连接好时,例如开路情况,仪表显示为“1”。3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字。如测一个电阻时,显示为101.0,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。七、电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度：1.将功能开关置於电容量程C(F)。2.将电容器插入电容测试座中。注意：1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况。2.测量电容时,将电容插入专用的电容测试座中（不要插入表笔插孔COM、V/Ω）。3.测量大电容时稳定读数需要一定的时间。4.电容的单位换算:1μF=106pFlμF=103nF。八、频率测量（DT9205表没有频率档）1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔。2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值。九、温度测量（DT9205表没有温度档）测量温度时,将热电偶传感器的冷端（自由端）插入温度测试座中,热电偶的工作端（测温端）置于待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端（自由端）不要插入表笔插孔COM、V/Ω。十、二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔（红表笔极性为“+”）将功能开关置于“T-用”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示：T...H^.....VΓθU<>fr,∖vzɪɪɔ-12.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声。十一、晶体管hFE测试1.将功能开关置hFE量程。2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔。3.显示器上将读出hFE的近似值,测试条件:...
