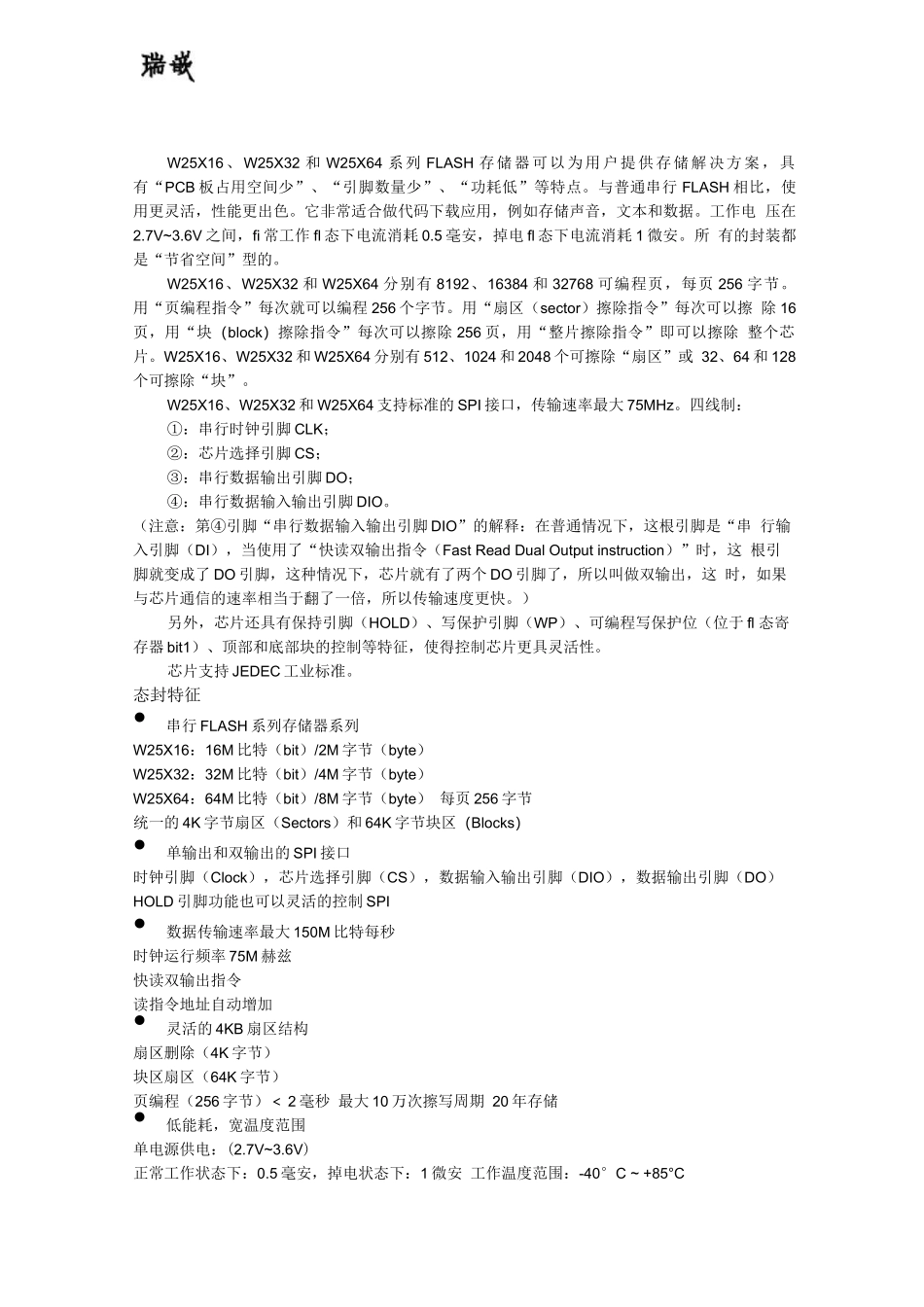

W25X16、W25X32和W25X64系列FLASH存储器可以为用户提供存储解决方案,具有“PCB板占用空间少”、“引脚数量少”、“功耗低”等特点。与普通串行FLASH相比,使用更灵活,性能更出色。它非常适合做代码下载应用,例如存储声音,文本和数据。工作电压在2.7V~3.6V之间,fi常工作fl态下电流消耗0.5毫安,掉电fl态下电流消耗1微安。所有的封装都是“节省空间”型的。W25X16、W25X32和W25X64分别有8192、16384和32768可编程页,每页256字节。用“页编程指令”每次就可以编程256个字节。用“扇区(sector)擦除指令”每次可以擦除16页,用“块(block)擦除指令”每次可以擦除256页,用“整片擦除指令”即可以擦除整个芯片。W25X16、W25X32和W25X64分别有512、1024和2048个可擦除“扇区”或32、64和128个可擦除“块”。W25X16、W25X32和W25X64支持标准的SPI接口,传输速率最大75MHz。四线制:①:串行时钟引脚CLK;②:芯片选择引脚CS;③:串行数据输出引脚DO;④:串行数据输入输出引脚DIO。(注意:第④引脚“串行数据输入输出引脚DIO”的解释:在普通情况下,这根引脚是“串行输入引脚(DI),当使用了“快读双输出指令(FastReadDualOutputinstruction)”时,这根引脚就变成了DO引脚,这种情况下,芯片就有了两个DO引脚了,所以叫做双输出,这时,如果与芯片通信的速率相当于翻了一倍,所以传输速度更快。)另外,芯片还具有保持引脚(HOLD)、写保护引脚(WP)、可编程写保护位(位于fl态寄存器bit1)、顶部和底部块的控制等特征,使得控制芯片更具灵活性。芯片支持JEDEC工业标准。态封特征•串行FLASH系列存储器系列W25X16:16M比特(bit)/2M字节(byte)W25X32:32M比特(bit)/4M字节(byte)W25X64:64M比特(bit)/8M字节(byte)每页256字节统一的4K字节扇区(Sectors)和64K字节块区(Blocks)•单输出和双输出的SPI接口时钟引脚(Clock),芯片选择引脚(CS),数据输入输出引脚(DIO),数据输出引脚(DO)HOLD引脚功能也可以灵活的控制SPI•数据传输速率最大150M比特每秒时钟运行频率75M赫兹快读双输出指令读指令地址自动增加•灵活的4KB扇区结构扇区删除(4K字节)块区扇区(64K字节)页编程(256字节)<2毫秒最大10万次擦写周期20年存储•低能耗,宽温度范围单电源供电:(2.7V~3.6V)正常工作状态下:0.5毫安,掉电状态下:1微安工作温度范围:-40°C~+85°C•软件写保护和硬件写保护部分或全部写保护WP引脚使能和关闭写保护顶部和底部块保护•小空间封装8引脚(pin)SOIC208mil封装(W25X16,X32)8引脚(pin)PDIP300mil封装(W25X16,X32,X64)16引脚(pin)SOIC300mil封装(W25X16,X32,X64)8引脚(pad)WSON6×5mm封装(W25X16)8引脚(pad)WSON8×6mm封装(W25X32,X64)封装引脚W25X16,W25X32封描装×引指脚M封总装0引0脚M第3页数据手册嵌入式Cortex-MO专属论坛:ration.5d6d.com/CS8IVCCDO27I/HOLD/WPlɪ36ICLKGND[^ɪ45IDIOW25X16,W25X32,W25X64输入输出1/CSI芯片选择2DOO数据输出3/WPI写保护4GND地5DIOI/O数据输入/输出6CLKI串行时钟7/HOLDI保持8VCC电源/HOLD116CLKVCC215DION/Ca14N/CN/C413N/CN/C512N/CN/C611N/C/CS710GNDDoS9/WPW25X16,W25X32,W25X64输入输出____________1/HOLDI保持2VCC电源3N/C空脚4N/C空脚5N/C空脚第4页数据手册嵌入式Cortex-M0专属论坛:ration.5d6d.com6N/C空脚7/CSI芯片选择8DOO数据输出9/WPI写保护10GND地11N/C空脚12N/C空脚13N/C空脚14N/C空脚15DIOI/O数据输出16CLKI串行时钟看上面的图就知道了。时封芯态片选择引脚(/C脚)引脚CS使能和禁能芯片。当CS为高电平时,芯片被禁能,DO引脚高阻抗,在此时,如果器件内部没有擦除、编程或处于状态寄存器周期进程,器件功耗将处于待fifl平。当CS为低电平时,使能芯片,此时功耗增加到激活fl平,此时,就可以进行芯片的读写操作了。上电之后,执行一条新指令之前必须使CS引脚先有一个下降沿。CS引脚可以根据需要加上拉电阻。时封数总据输出引脚(D类)下降沿输出数据。时封写4保护引脚(/WP)写保护引脚可以被用来保护状态寄存器不被意外改写。保引脚()当CS为低电平,且HOLD为低电平时,DO引脚将处于高阻抗状...
