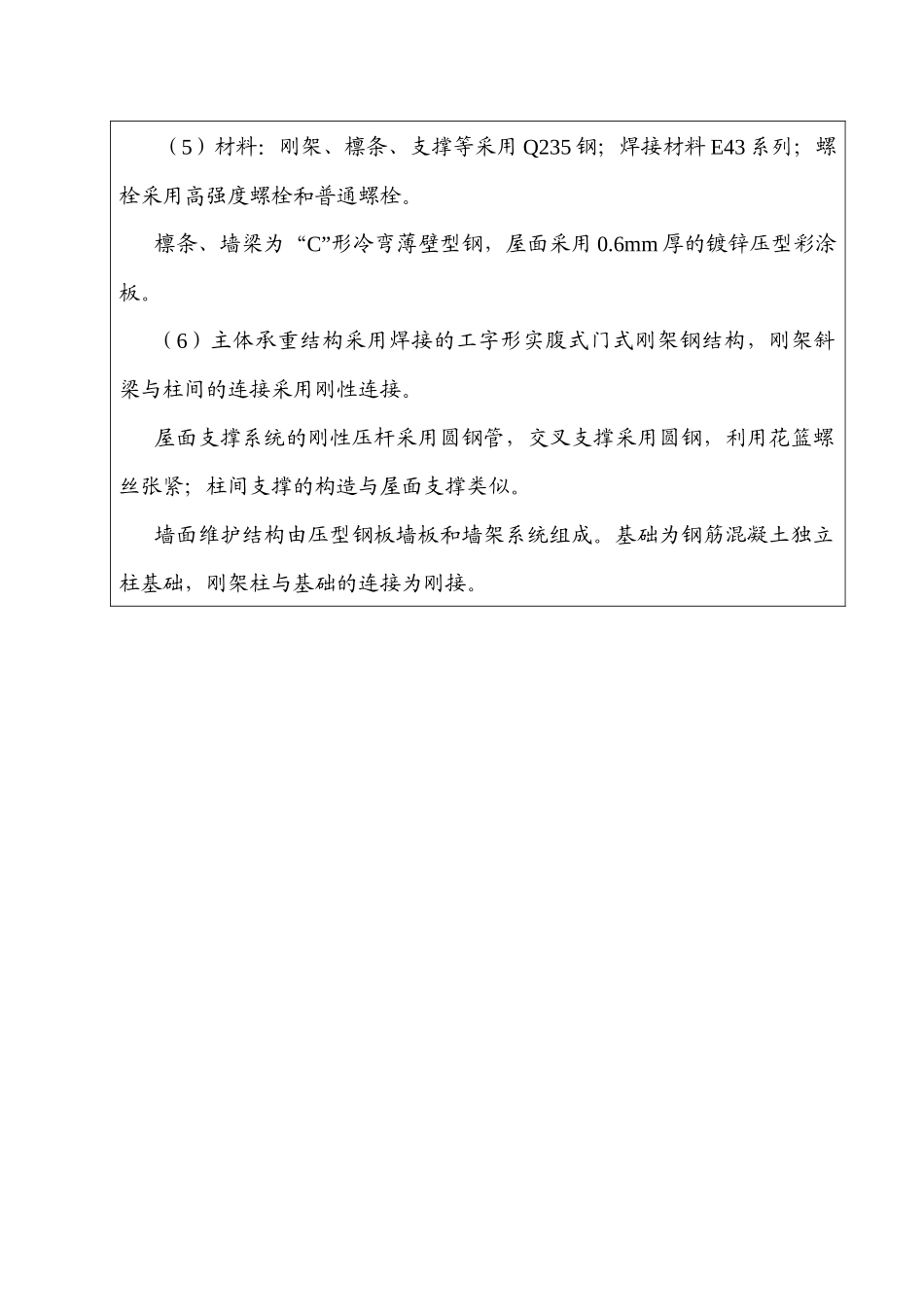

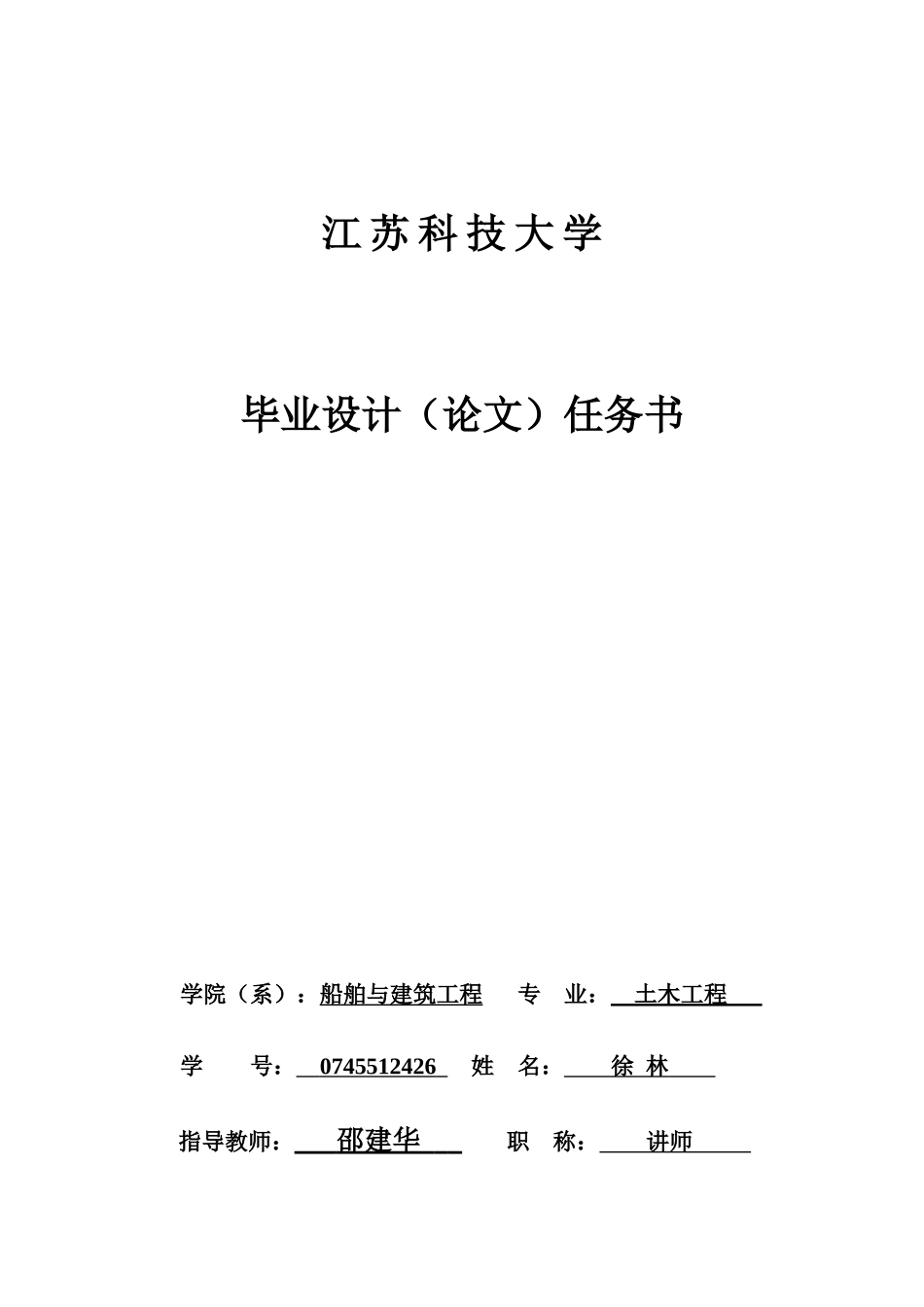

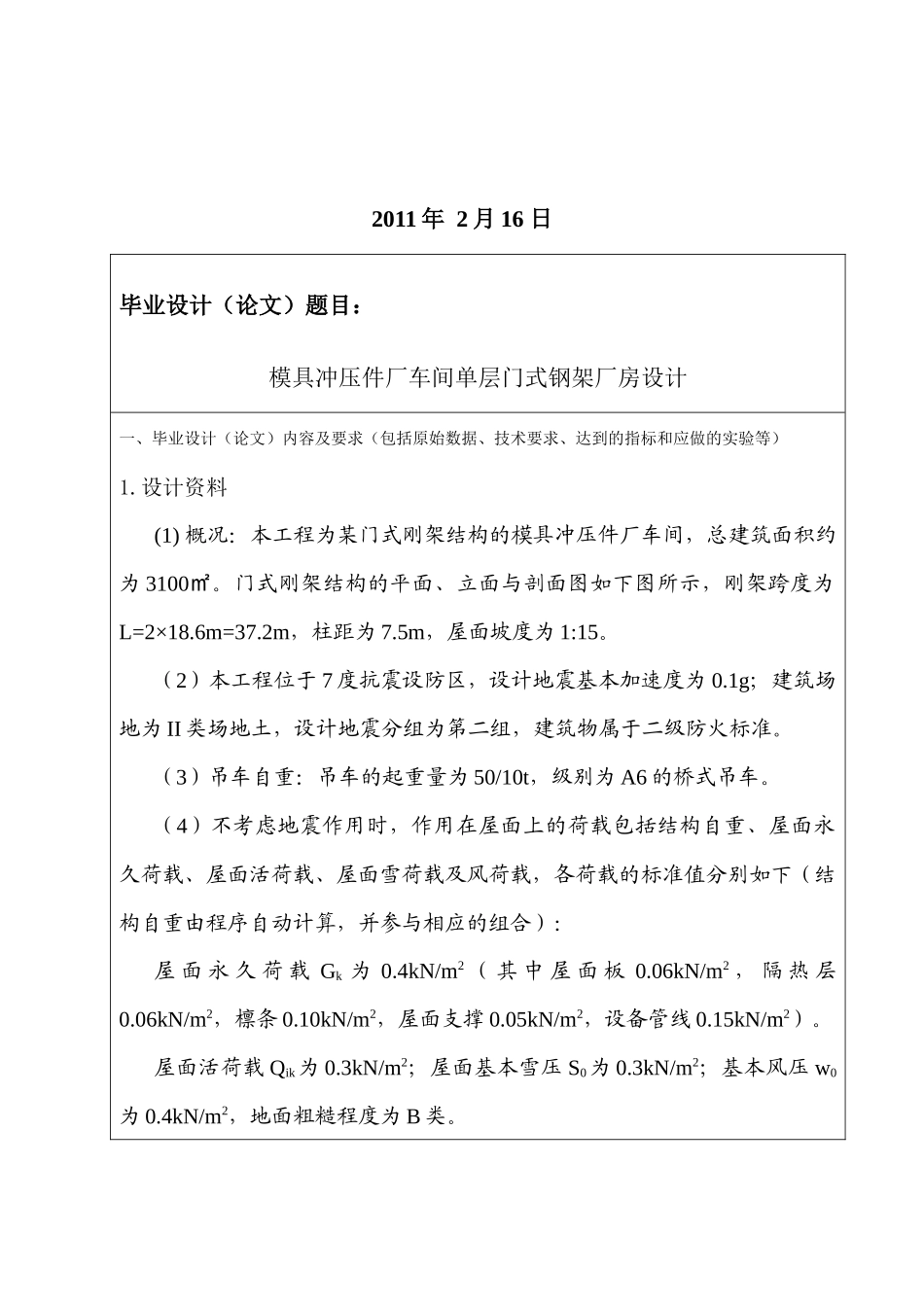

江 苏 科 技 大 学毕业设计(论文)任务书学院(系):船舶与建筑工程 专 业: 土木工程 学 号: 0745512426 姓 名: 徐 林 指导教师: 邵建华 职 称: 讲师 2011 年 2 月 16 日毕业设计(论文)题目:模具冲压件厂车间单层门式钢架厂房设计一、毕业设计(论文)内容及要求(包括原始数据、技术要求、达到的指标和应做的实验等)1.设计资料(1) 概况:本工程为某门式刚架结构的模具冲压件厂车间,总建筑面积约为 3100。门式刚架结构的平面、立面与剖面图如下图所示,刚架跨度为㎡L=2×18.6m=37.2m,柱距为 7.5m,屋面坡度为 1:15。(2)本工程位于 7 度抗震设防区,设计地震基本加速度为 0.1g;建筑场地为 II 类场地土,设计地震分组为第二组,建筑物属于二级防火标准。(3)吊车自重:吊车的起重量为 50/10t,级别为 A6 的桥式吊车。(4)不考虑地震作用时,作用在屋面上的荷载包括结构自重、屋面永久荷载、屋面活荷载、屋面雪荷载及风荷载,各荷载的标准值分别如下(结构自重由程序自动计算,并参与相应的组合):屋 面 永 久 荷 载 Gk 为 0.4kN/m2 ( 其 中 屋 面 板 0.06kN/m2 , 隔 热 层0.06kN/m2,檩条 0.10kN/m2,屋面支撑 0.05kN/m2,设备管线 0.15kN/m2)。屋面活荷载 Qik为 0.3kN/m2;屋面基本雪压 S0为 0.3kN/m2;基本风压 w0为 0.4kN/m2,地面粗糙程度为 B 类。 (5)材料:刚架、檩条、支撑等采用 Q235 钢;焊接材料 E43 系列;螺栓采用高强度螺栓和普通螺栓。檩条、墙梁为“C”形冷弯薄壁型钢,屋面采用 0.6mm 厚的镀锌压型彩涂板。(6)主体承重结构采用焊接的工字形实腹式门式刚架钢结构,刚架斜梁与柱间的连接采用刚性连接。屋面支撑系统的刚性压杆采用圆钢管,交叉支撑采用圆钢,利用花篮螺丝张紧;柱间支撑的构造与屋面支撑类似。墙面维护结构由压型钢板墙板和墙架系统组成。基础为钢筋混凝土独立柱基础,刚架柱与基础的连接为刚接。2、 要求(a)、简化结构的力学模型,施加荷载,设计和验算各主要构件;(b)、手工计算基础、梁板、支撑等的设计;(c)、绘制一定量的特征节点的施工图;(d)、所有图纸均用 AUTOCAD 软件绘制;根据设计功能要求作出各楼层建筑平面图、总平面图、屋顶平面图,部分的平面尺寸和建筑物的总长、总宽。立面图主要表达建筑物的造型特点,各部分的高度尺寸。剖面图应表达出各楼层的结构情况,垂直交通组成情况。设...
