低压断路器保护整定原则与选型VIP专享

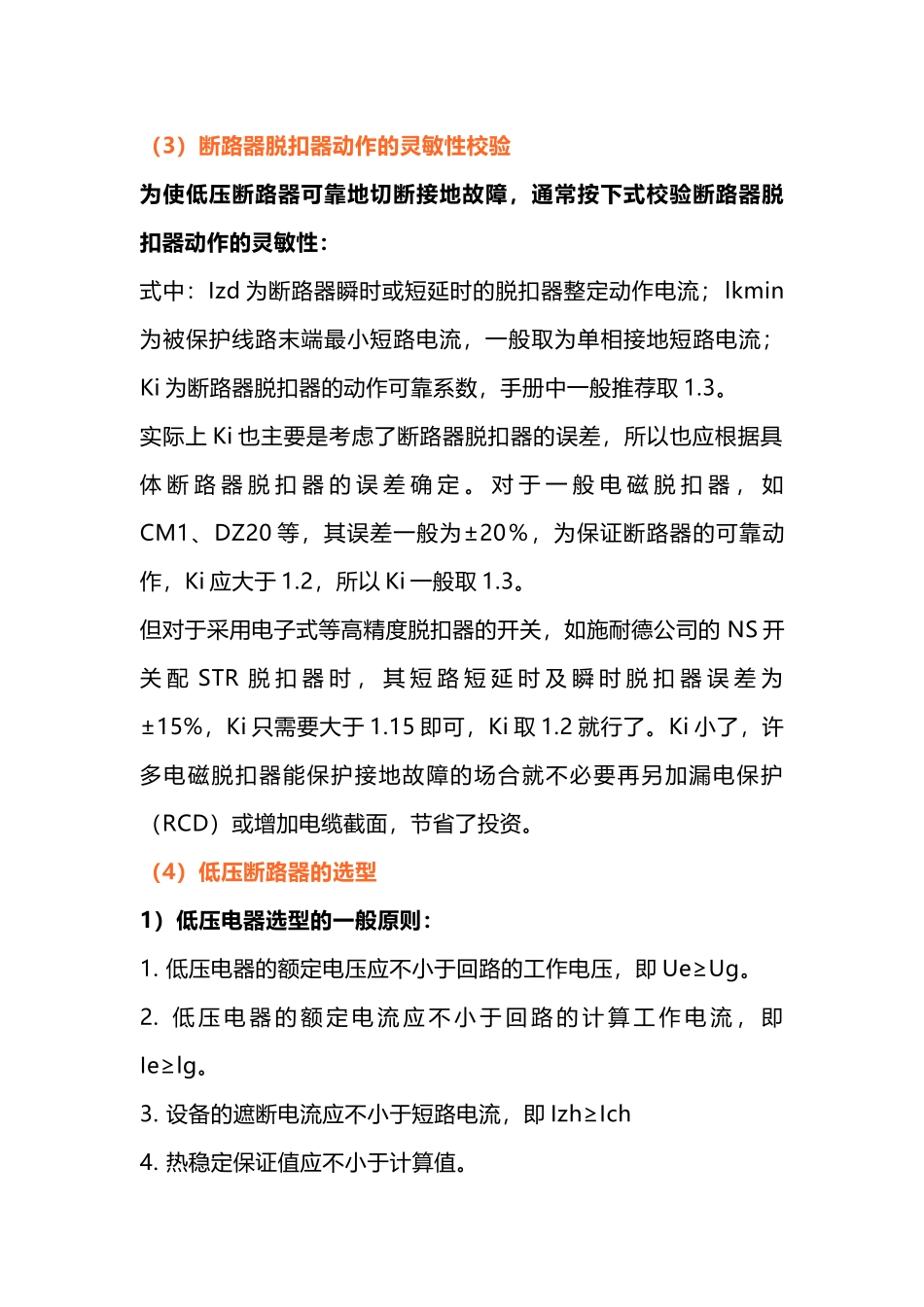

（1）低压断路器与普通的断路器比较低压断路器一般都具有过载长延时、短路瞬时两种保护。对于普通的断路器，过载保护采用热动型双金属片作热保护，短路保护采用电磁脱扣器，因机械配合精度难以做到很高，所以脱扣器误差较大，一般过载保护误差只能做到≯±10％，而短路保护误差只能做到≯±20％。随着电子技术的推广应用和其产品可靠性的提高，现在许多新型的中、高档断路器普遍采用晶体管、单片微机等作电子脱扣器，其精度和性能有明显的提高，有的厂家产品过载保护误差能作到≯±5％、短路保护≯±10％。因此笔者认为，在进行断路器保护整定、验算时，对可靠系数等参数也不能一概套用设计手册中多年一直不变的系数，对不同的断路器应采用不同的系数。（2）长延时过电流脱扣器的动作电流整定长延时过电流脱扣器的动作电流整定公式一般为：In≥Kzd1lb式中：b 为线路的计算电流；Kzd1 为低压断路器的长延时脱扣器的可靠系数，手册中一般推荐为 1.1。实际上 Kzd1 主要是考虑了断路器的误差，所以应根据长延时过电流脱扣器的误差确定。对于一般的断路器如 CM1、DZ20 等，长延时过电流脱扣器的误差为±10%，所以 Kzd1 取 1.1。但对于如 Moller 公司的采用数字脱扣器的 IZM 开关、施耐德公司的 NS 开关配 STR53 脱扣器时，其脱扣器的误差≯±5％，此时 Kzd1 可取 1.05。Kzd1 取小了，能更好地保护馈电电缆。（3）断路器脱扣器动作的灵敏性校验为使低压断路器可靠地切断接地故障，通常按下式校验断路器脱扣器动作的灵敏性：式中：Izd 为断路器瞬时或短延时的脱扣器整定动作电流；lkmin为被保护线路末端最小短路电流，一般取为单相接地短路电流；Ki 为断路器脱扣器的动作可靠系数，手册中一般推荐取 1.3。实际上 Ki 也主要是考虑了断路器脱扣器的误差，所以也应根据具体 断 路 器 脱 扣 器 的 误 差 确 定 。 对 于 一 般 电 磁 脱 扣 器 ， 如CM1、DZ20 等，其误差一般为±20％，为保证断路器的可靠动作，Ki 应大于 1.2，所以 Ki 一般取 1.3。但对于采用电子式等高精度脱扣器的开关，如施耐德公司的 NS 开关 配 STR 脱 扣 器 时 ， 其 短 路 短 延 时 及 瞬 时 脱 扣 器 误 差 为±15%，Ki 只需要大于 1.15 即可，Ki 取 1.2 就行了。Ki 小了，许多电磁脱扣器能保护接地故障的场合就不必要再另加漏电保护（RCD）或增加电缆截面，节省了投资。（4）低压断路器的选...
