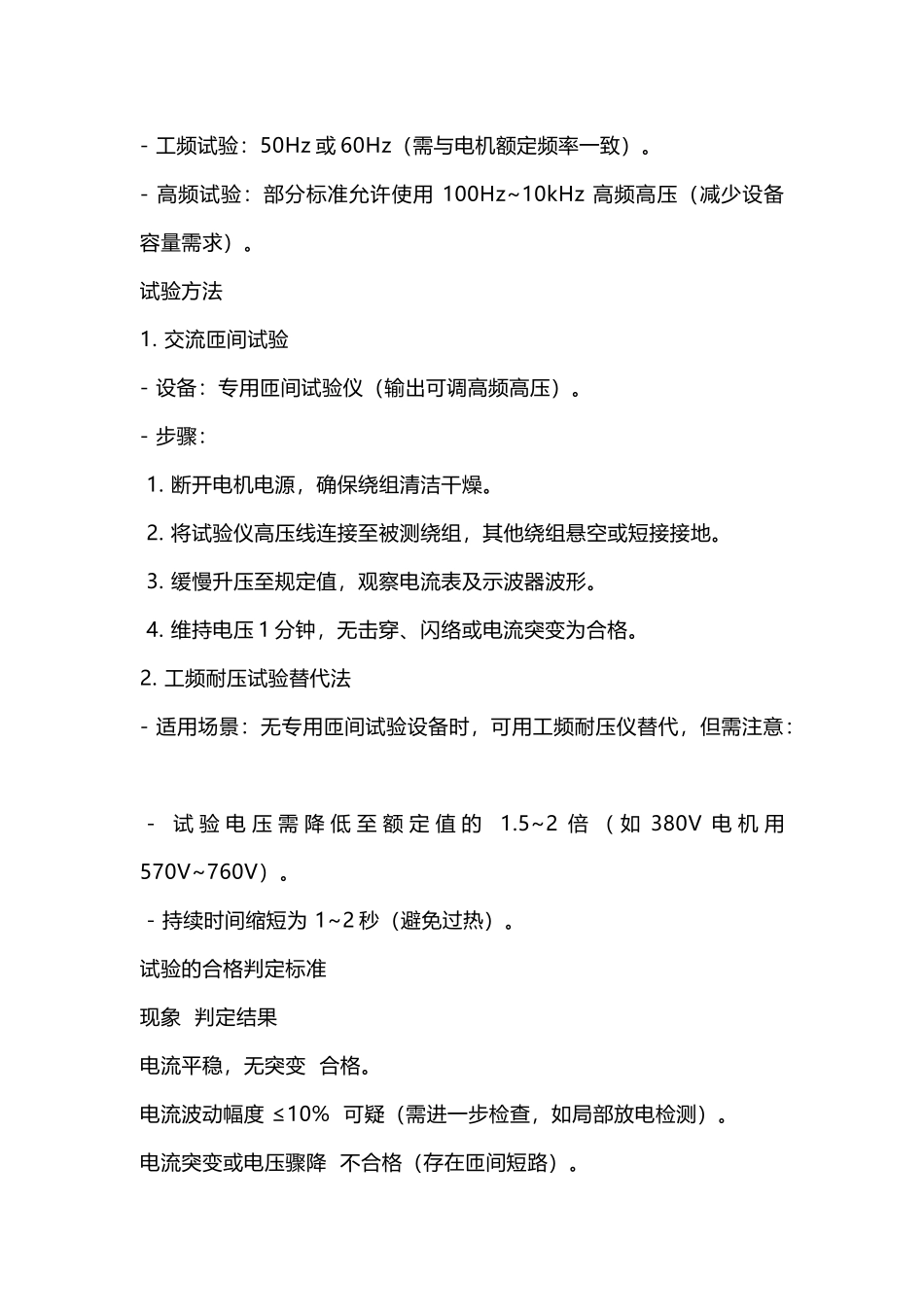

低压电机的匝间绝缘试验(匝间试验)是检测绕组匝间短路隐患的关键手段。以下是详细的匝间试验标准、方法及操作要点:做试验目的1. 检测绕组匝间绝缘是否破损(如制造缺陷、老化、过热或机械损伤导致的局部短路)。 2. 验证绕组线圈的电气性能是否符合设计要求。试验所适用标准标准 内容IEC 600341 国际通用标准,规定匝间试验电压、频率及判定方法。GB/T 1032 中国标准,与 IEC 一致,明确试验参数及合格判定。NEMA MG1 北美标准,针对不同电压等级的电机提出具体试验要求。厂家技术规范 部分电机制造商可能有特殊要求,需参考铭牌或说明书。试验电压与频率1. 试验电压- 公式: $$ U_{\text{ 试 验 }} = 2 \sim 2.5 \times U_{\text{ 额 定 }} \quad (\text{或按厂家规定}) -如 380V 电机:试验电压为 760V~950V(通常取 2.5 倍额定电压,即 950V)。 - 220V 单相电机:试验电压为 440V~550V。 2. 试验频率- 工频试验:50Hz 或 60Hz(需与电机额定频率一致)。 - 高频试验:部分标准允许使用 100Hz~10kHz 高频高压(减少设备容量需求)。 试验方法1. 交流匝间试验- 设备:专用匝间试验仪(输出可调高频高压)。 - 步骤: 1. 断开电机电源,确保绕组清洁干燥。 2. 将试验仪高压线连接至被测绕组,其他绕组悬空或短接接地。 3. 缓慢升压至规定值,观察电流表及示波器波形。 4. 维持电压 1 分钟,无击穿、闪络或电流突变为合格。 2. 工频耐压试验替代法- 适用场景:无专用匝间试验设备时,可用工频耐压仪替代,但需注意: - 试 验 电 压 需 降 低 至 额 定 值 的 1.5~2 倍 ( 如 380V 电 机 用570V~760V)。 - 持续时间缩短为 1~2 秒(避免过热)。 试验的合格判定标准现象 判定结果电流平稳,无突变 合格。电流波动幅度 ≤10% 可疑(需进一步检查,如局部放电检测)。电流突变或电压骤降 不合格(存在匝间短路)。试验注意事项1. 安全措施: - 试验人员需穿戴绝缘装备,设置安全围栏。 - 试验区域悬挂“高压危险”警示标识。 2. 设备要求: - 试验仪需具备过流保护功能,防止短路损坏。 - 使用示波器监测电流波形(频率范围覆盖试验参数)。 3. 环境要求: - 温度:5°C~40°C,湿度 ≤85%。 - 绕组表面清洁干燥,避免表面泄漏干扰结果。 试验常见问题1. 试验中电流波动- 原因: - 匝间绝缘局部破损。 - 绕组存在轻...
