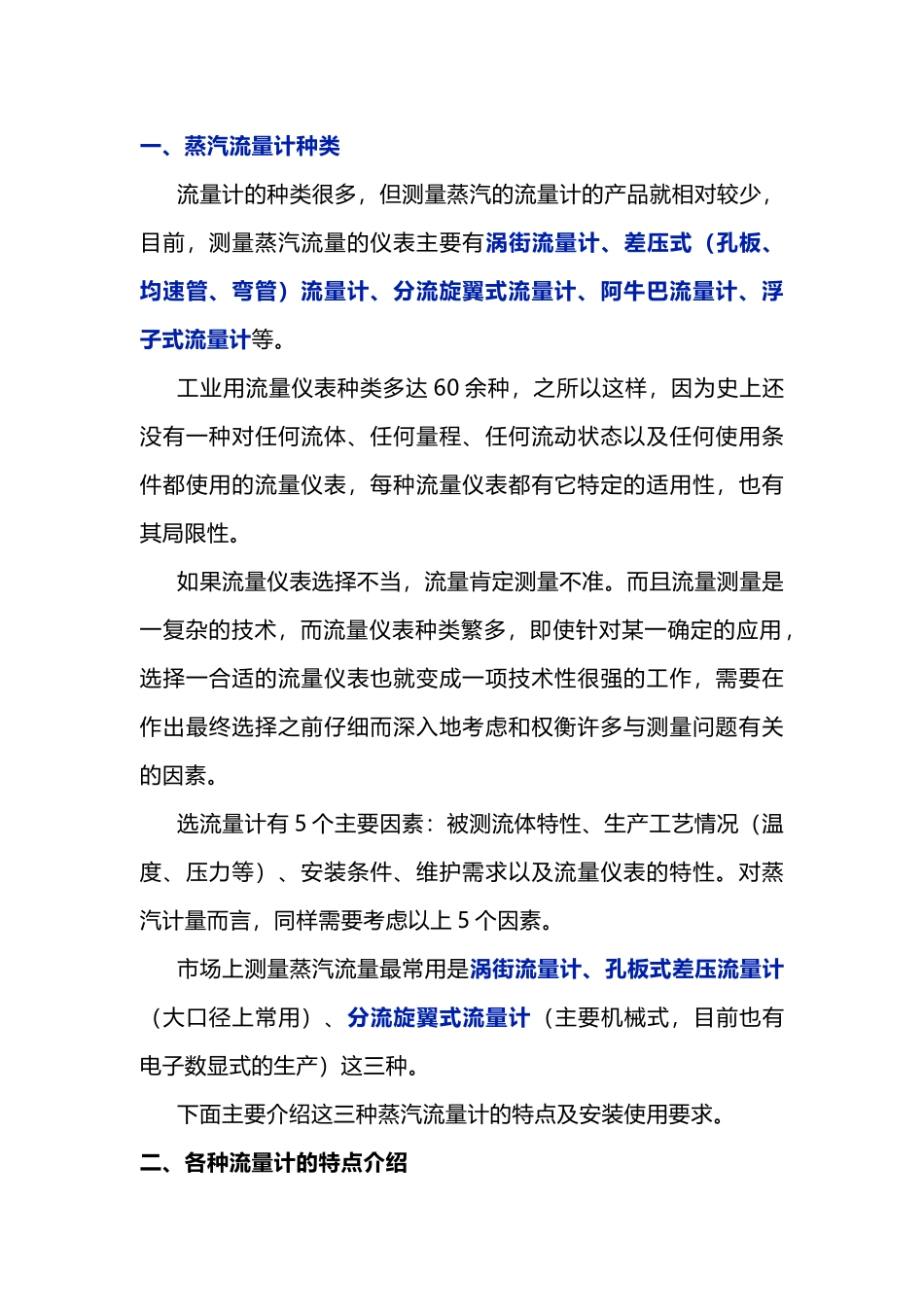

一、蒸汽流量计种类流量计的种类很多,但测量蒸汽的流量计的产品就相对较少,目前,测量蒸汽流量的仪表主要有涡街流量计、差压式(孔板、均速管、弯管)流量计、分流旋翼式流量计、阿牛巴流量计、浮子式流量计等。工业用流量仪表种类多达 60 余种,之所以这样,因为史上还没有一种对任何流体、任何量程、任何流动状态以及任何使用条件都使用的流量仪表,每种流量仪表都有它特定的适用性,也有其局限性。如果流量仪表选择不当,流量肯定测量不准。而且流量测量是一复杂的技术,而流量仪表种类繁多,即使针对某一确定的应用 ,选择一合适的流量仪表也就变成一项技术性很强的工作,需要在作出最终选择之前仔细而深入地考虑和权衡许多与测量问题有关的因素。选流量计有 5 个主要因素:被测流体特性、生产工艺情况(温度、压力等)、安装条件、维护需求以及流量仪表的特性。对蒸汽计量而言,同样需要考虑以上 5 个因素。市场上测量蒸汽流量最常用是涡街流量计、孔板式差压流量计(大口径上常用)、分流旋翼式流量计(主要机械式,目前也有电子数显式的生产)这三种。下面主要介绍这三种蒸汽流量计的特点及安装使用要求。二、各种流量计的特点介绍1、涡街流量计涡街流量计是基于卡门涡街原理而研制成功的一种新型流量计,由于它具有其它流量计不可兼得的优点,70 年代以来得到了迅速发展。据介绍,现在日本、欧美等发达国家使用涡街流量计的比例大幅度上升,已经广泛用于各个领域,将在未来流量仪表中占主导地位,是孔板流量计的理想替代产品。它有以下特点:① 结构简单牢固,无可动部件,长期运行十分可靠;② 维护十分方便,安装费用低;③ 传感器不直接接触介质,性能稳定,寿命长;④ 输出是与流量成正比的脉冲信号,无零点漂移,精度高,并方便与计算机联网;⑤ 测量范围宽,量程比可达 1:10⑥ 压力损失小,运行费用低,更具节能意义;⑦ 在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化影响,仪表系数仅与漩涡发生体的形状和尺寸有关,测量流体的体积流量无需补偿,调换配件后无需重新标定仪表的系数;⑧ 应用范围广,气体、液体的流量均可测量;⑨ 检定周期为 2-4 年。同时涡街流量计也存在以下一定的局限性:① 涡街流量计是一种速度式流量计,旋涡分离的稳定性受流速影响,故它对直管段有一定的要求,一般是前 10D、后 5D;② 测量液体时,上限流速受压损和气蚀现象限制,一般是0.5-8m/s;③ 测量气...
