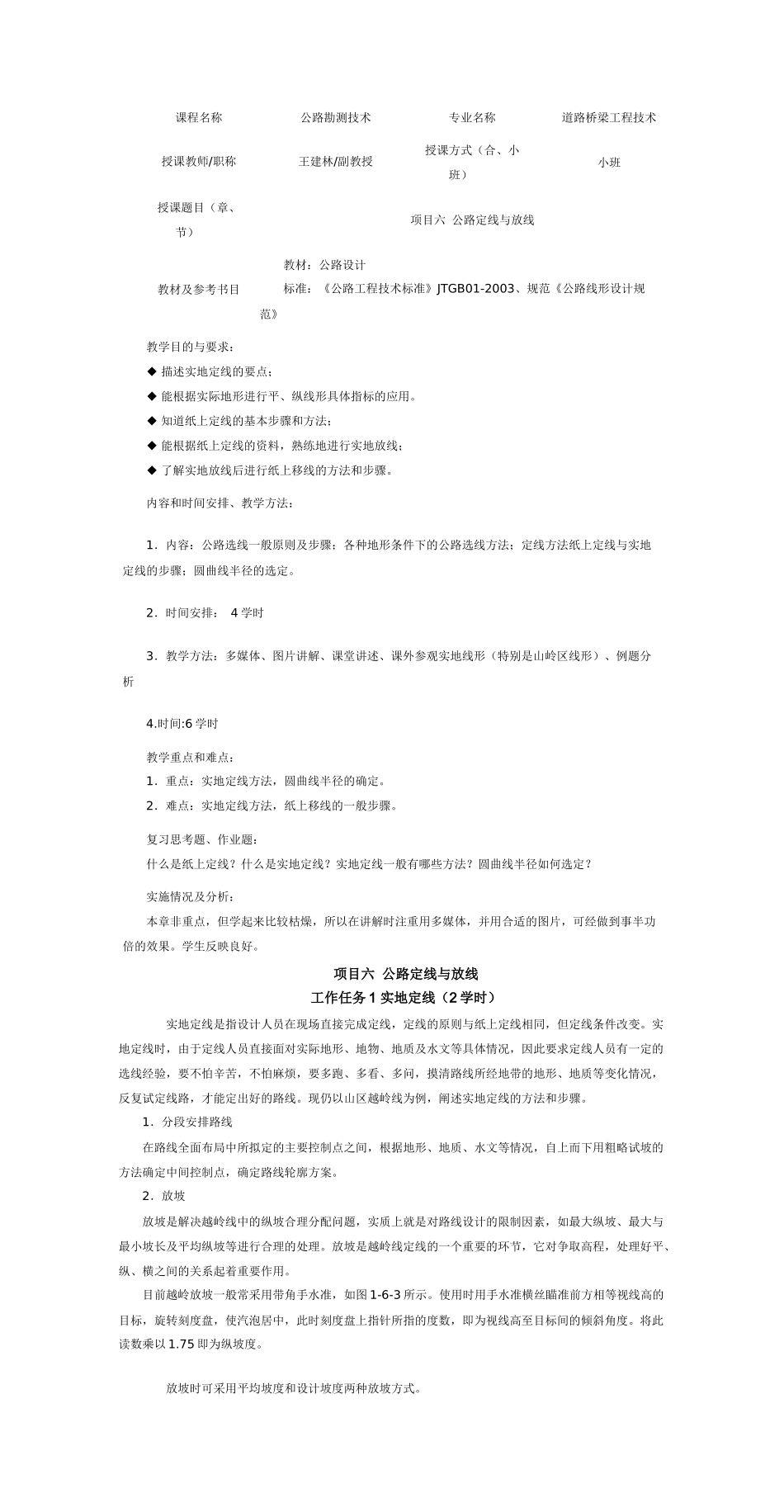

课程名称公路勘测技术专业名称道路桥梁工程技术授课教师/职称王建林/副教授授课方式（合、小班）小班授课题目（章、节）项目六 公路定线与放线教材及参考书目教材：公路设计标准：《公路工程技术标准》JTGB01-2003、规范《公路线形设计规范》教学目的与要求：◆ 描述实地定线的要点；◆ 能根据实际地形进行平、纵线形具体指标的应用。◆ 知道纸上定线的基本步骤和方法；◆ 能根据纸上定线的资料，熟练地进行实地放线；◆ 了解实地放线后进行纸上移线的方法和步骤。内容和时间安排、教学方法：1．内容：公路选线一般原则及步骤；各种地形条件下的公路选线方法；定线方法纸上定线与实地定线的步骤；圆曲线半径的选定。2．时间安排： 4 学时3．教学方法：多媒体、图片讲解、课堂讲述、课外参观实地线形（特别是山岭区线形）、例题分析4.时间:6 学时教学重点和难点：1．重点：实地定线方法，圆曲线半径的确定。2．难点：实地定线方法，纸上移线的一般步骤。复习思考题、作业题：什么是纸上定线？什么是实地定线？实地定线一般有哪些方法？圆曲线半径如何选定？实施情况及分析：本章非重点，但学起来比较枯燥，所以在讲解时注重用多媒体，并用合适的图片，可经做到事半功倍的效果。学生反映良好。项目六 公路定线与放线工作任务 1 实地定线（2 学时） 实地定线是指设计人员在现场直接完成定线，定线的原则与纸上定线相同，但定线条件改变。实地定线时，由于定线人员直接面对实际地形、地物、地质及水文等具体情况，因此要求定线人员有一定的选线经验，要不怕辛苦，不怕麻烦，要多跑、多看、多问，摸清路线所经地带的地形、地质等变化情况，反复试定线路，才能定出好的路线。现仍以山区越岭线为例，阐述实地定线的方法和步骤。 1．分段安排路线 在路线全面布局中所拟定的主要控制点之间，根据地形、地质、水文等情况，自上而下用粗略试坡的方法确定中间控制点，确定路线轮廓方案。 2．放坡 放坡是解决越岭线中的纵坡合理分配问题，实质上就是对路线设计的限制因素，如最大纵坡、最大与最小坡长及平均纵坡等进行合理的处理。放坡是越岭线定线的一个重要的环节，它对争取高程，处理好平、纵、横之间的关系起着重要作用。 目前越岭放坡一般常采用带角手水准，如图 1-6-3 所示。使用时用手水准横丝瞄准前方相等视线高的目标，旋转刻度盘，使汽泡居中，此时刻度盘上指针所指的度数，即为视线高至目标间的倾斜角度。将此读数乘以 1.75 ...
