SaaS+架构设计

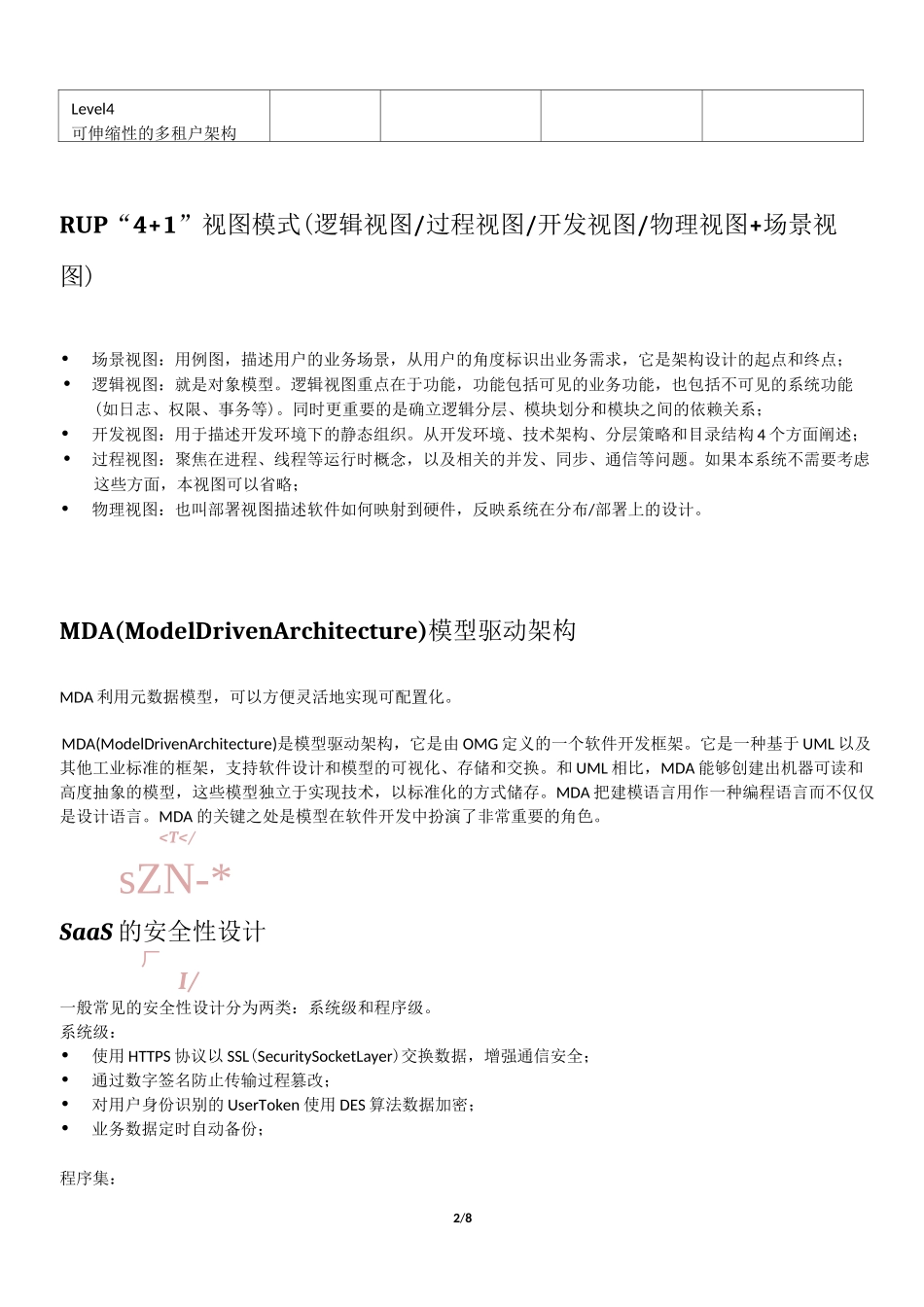

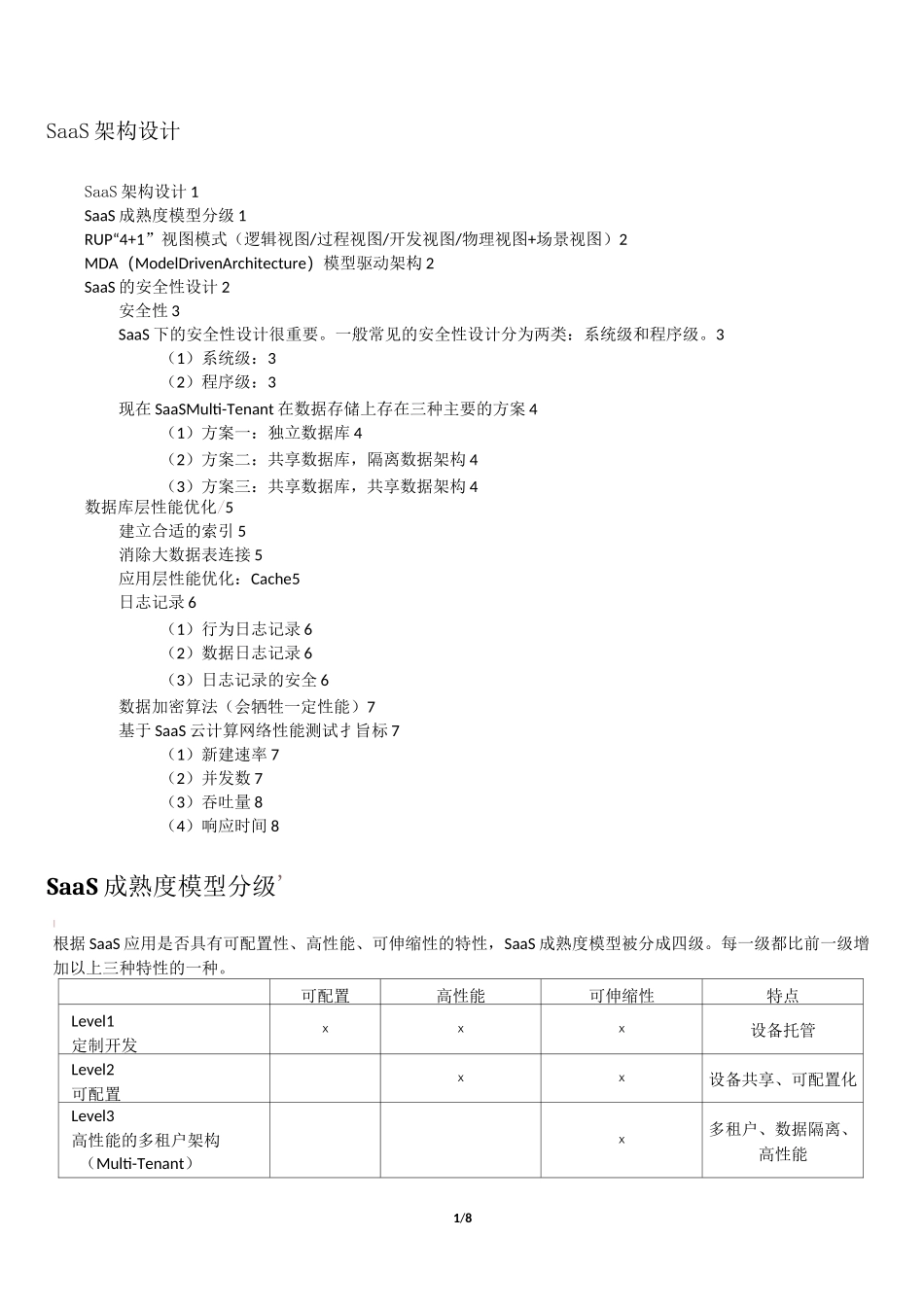

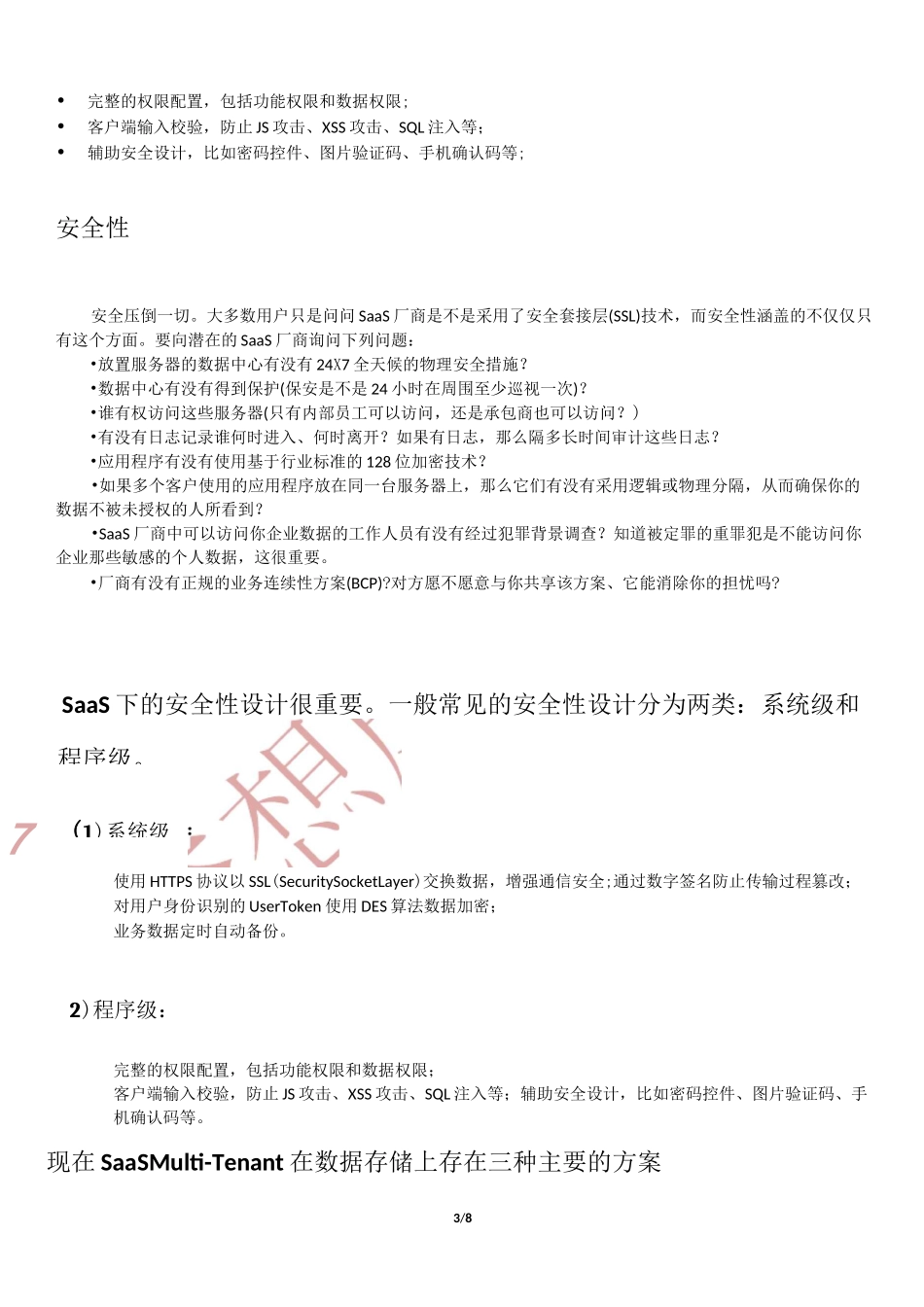

1/8SaaS 架构设计SaaS 架构设计 1SaaS 成熟度模型分级 1RUP“4+1”视图模式（逻辑视图/过程视图/开发视图/物理视图+场景视图）2MDA（ModelDrivenArchitecture）模型驱动架构 2SaaS 的安全性设计 2安全性 3SaaS 下的安全性设计很重要。一般常见的安全性设计分为两类：系统级和程序级。3（1）系统级：3（2）程序级：3现在 SaaSMulti-Tenant 在数据存储上存在三种主要的方案 4（1）方案一：独立数据库 4（2）方案二：共享数据库，隔离数据架构 4（3）方案三：共享数据库，共享数据架构 4数据库层性能优化/5建立合适的索引 5消除大数据表连接 5应用层性能优化：Cache5日志记录 6（1）行为日志记录 6（2）数据日志记录 6（3）日志记录的安全 6数据加密算法（会牺牲一定性能）7基于 SaaS 云计算网络性能测试扌旨标 7（1）新建速率 7（2）并发数 7（3）吞吐量 8（4）响应时间 8SaaS 成熟度模型分级'I根据 SaaS 应用是否具有可配置性、高性能、可伸缩性的特性，SaaS 成熟度模型被分成四级。每一级都比前一级增加以上三种特性的一种。可配置高性能可伸缩性特点Level1定制开发XXX设备托管Level2可配置XX设备共享、可配置化Level3高性能的多租户架构（Multi-Tenant）X多租户、数据隔离、高性能2/8Level4可伸缩性的多租户架构RUP“4+1”视图模式(逻辑视图/过程视图/开发视图/物理视图+场景视图)•场景视图：用例图，描述用户的业务场景，从用户的角度标识出业务需求，它是架构设计的起点和终点；•逻辑视图：就是对象模型。逻辑视图重点在于功能，功能包括可见的业务功能，也包括不可见的系统功能(如日志、权限、事务等)。同时更重要的是确立逻辑分层、模块划分和模块之间的依赖关系；•开发视图：用于描述开发环境下的静态组织。从开发环境、技术架构、分层策略和目录结构 4 个方面阐述；•过程视图：聚焦在进程、线程等运行时概念，以及相关的并发、同步、通信等问题。如果本系统不需要考虑这些方面，本视图可以省略；•物理视图：也叫部署视图描述软件如何映射到硬件，反映系统在分布/部署上的设计。MDA(ModelDrivenArchitecture)模型驱动架构MDA 利用元数据模型，可以方便灵活地实现可配置化。MDA(ModelDrivenArchitecture)是模型驱动架构，它是由 OMG 定义的一个软件开发框架。它是一种基于 UML 以及其他工业标准的框架，支持软件设计和模型的可视化、存储和交换。和 UML 相比，MDA 能够创建出机器可读和高度...
