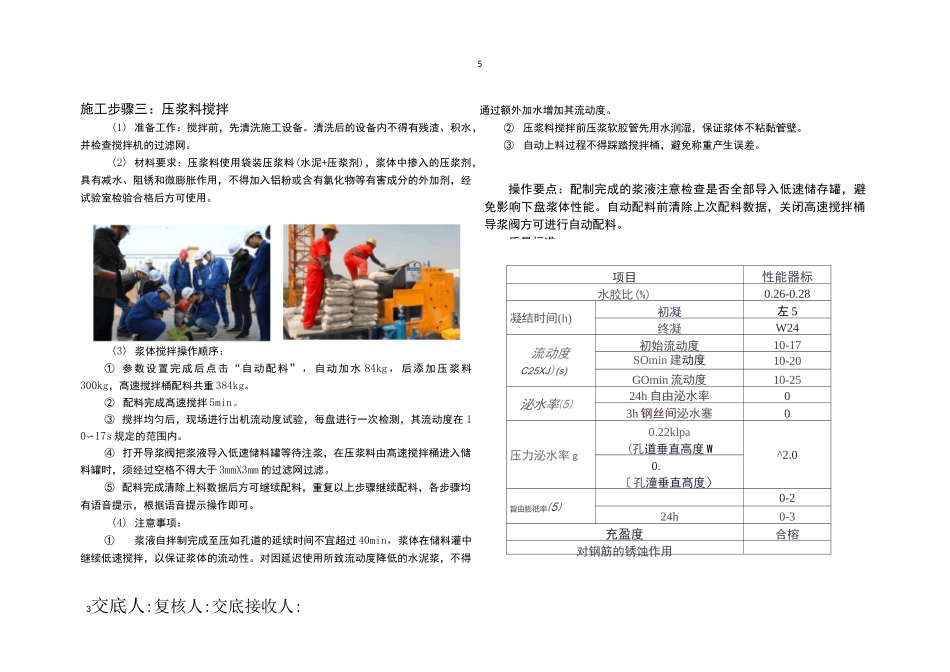

交底人：复核人：交底接收人：3.工艺流程支架现浇梁孔道压浆施工技术交底1 交底范围本交底适用于斑竹互通立交匝道桥支架现浇梁孔道压浆施工。2.施工准备(1) 操作人员均持证上岗，所有人员已进行岗前培训和安全教育。(2) 梁体终张拉完成，封锚完成且封锚混凝土强度达标。(3) 自动压浆台车等施工机具均已报验通过进场。(4) 组织原材料进场，每批原材料进场后，及时通知试验室取样试验,同时做好原材料检验、试验状态标识，未经检验或检验不合格的原材料不允许使用。(5) 压浆剂、水泥必须具有出厂质量证明文件和试验合格报告。(6) 浆液砼配比已审批通过。(7) 终张拉完成 24h 之后，经检查无滑丝、断丝方可切除钢绞线。终张拉完成后，应在 48h 内进行管道压浆。管道压浆前，应事先对采用的压浆料进行试配，水泥、压浆剂、水等各种材料的称量准确到土 1%。水胶比为 0.32，经试验。(8) 压浆所用水泥全部外购检验合格的 P.O42.5，按有关项目、批次规定进行进场检验，检验合格后进场，水泥浆不得泌水，0.36MPa 压力下泌水率不得大于 3.5%,30min 后不大于 30s。(9) 检查锚头是否密封严密，然后连接真空泵和压浆泵及其它配套设备，并连接牢固、密封不漏气。(10) 检查供水、供电是否齐全、方便。(11) 检查梁体、环境温度是否满足压浆要求。(12) 压浆前，对孔道进行清洁处理。52交底人:复核人:交底接收人:53交底人:复核人:交底接收人:项目性能器标水胶比(%)0.26-0.28凝结时间(h)初凝左 5终凝W24流动度C25XJ)(s)初始流动度10-17SOmin 建动度10-20GOmin 流动度10-25泌水率⑸24h 自由泌水率03h 钢丝间泌水塞0压力泌水率 g0.22klpa(孔道垂直高度 W^2.00.〔孔潼垂直髙度〉旨由膨祗率⑸0-224h0-3充盈度合榕对钢筋的锈蚀作用施工步骤三：压浆料搅拌(1) 准备工作：搅拌前，先清洗施工设备。清洗后的设备内不得有残渣、积水，并检查搅拌机的过滤网。(2) 材料要求：压浆料使用袋装压浆料(水泥+压浆剂)，浆体中掺入的压浆剂，具有减水、阻锈和微膨胀作用，不得加入铝粉或含有氯化物等有害成分的外加剂，经试验室检验合格后方可使用。(3) 浆体搅拌操作顺序：① 参数设置完成后点击“自动配料” ，自动加水 84kg，后添加压浆料300kg，髙速搅拌桶配料共重 384kg。② 配料完成髙速搅拌 5min。③ 搅拌均匀后，现场进行出机流动度试验，每盘进行一次检测，其流动度在 10〜17s 规定的范围内。④ 打开导浆阀把浆液导入低速储料罐等待注...
