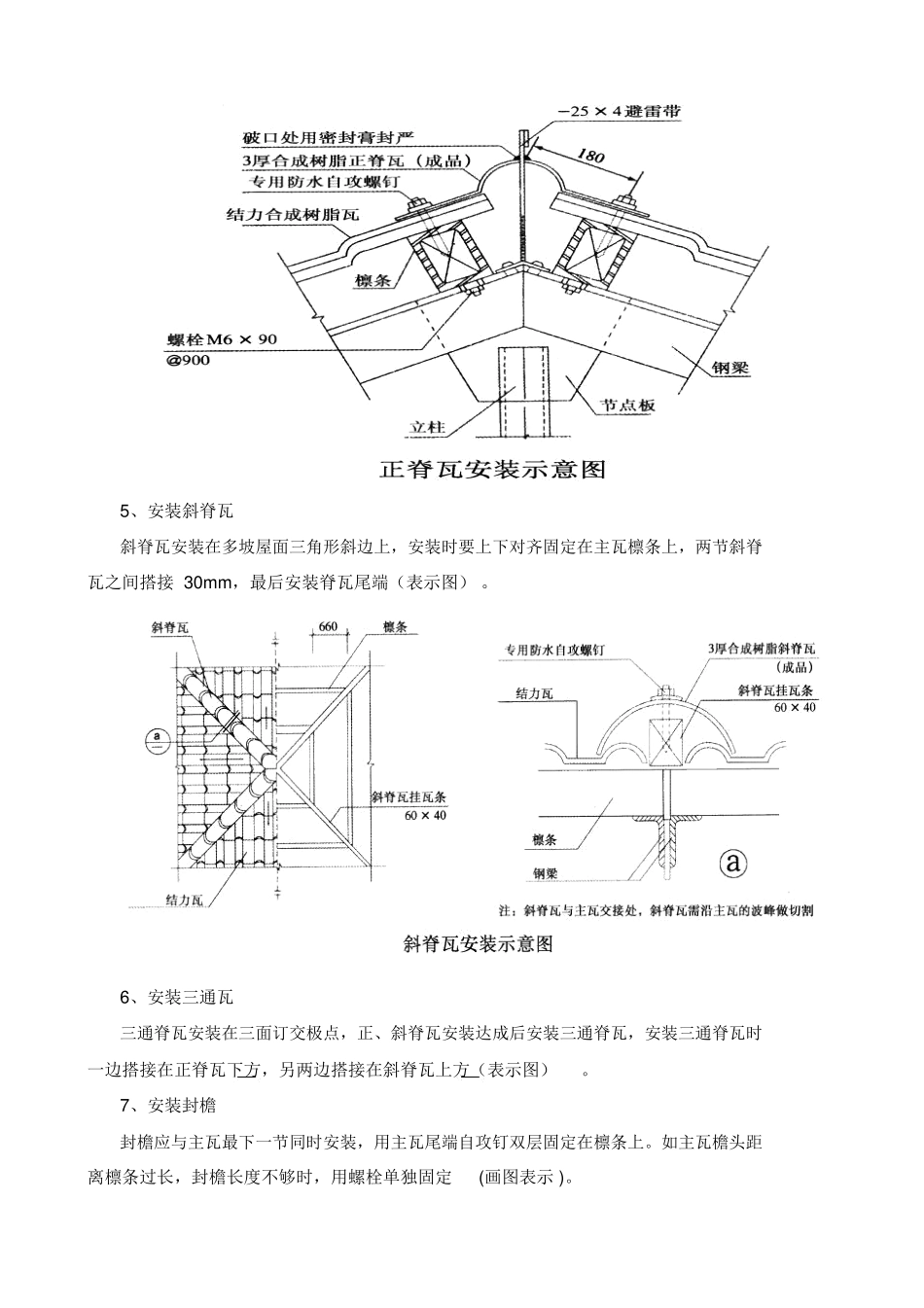

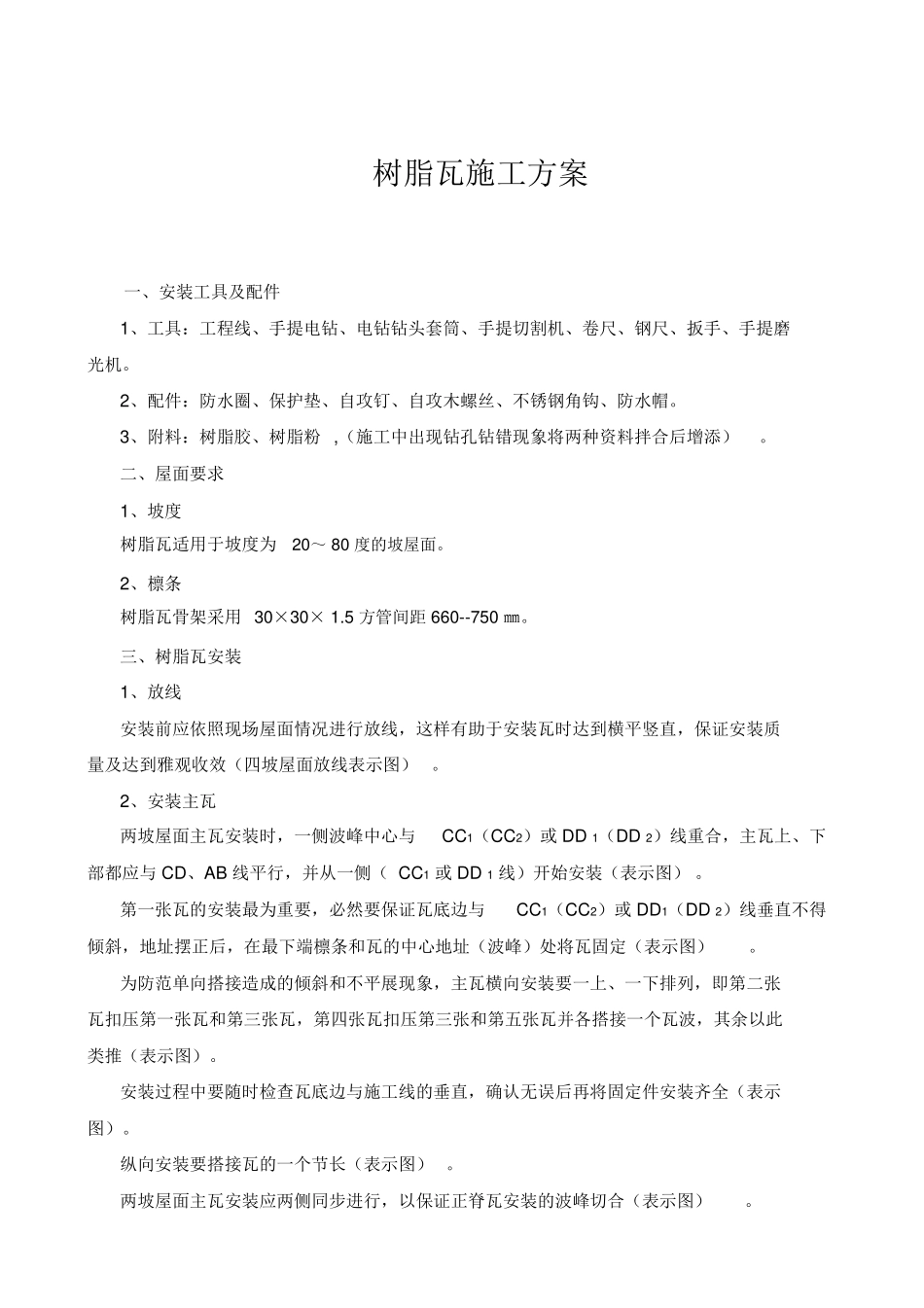

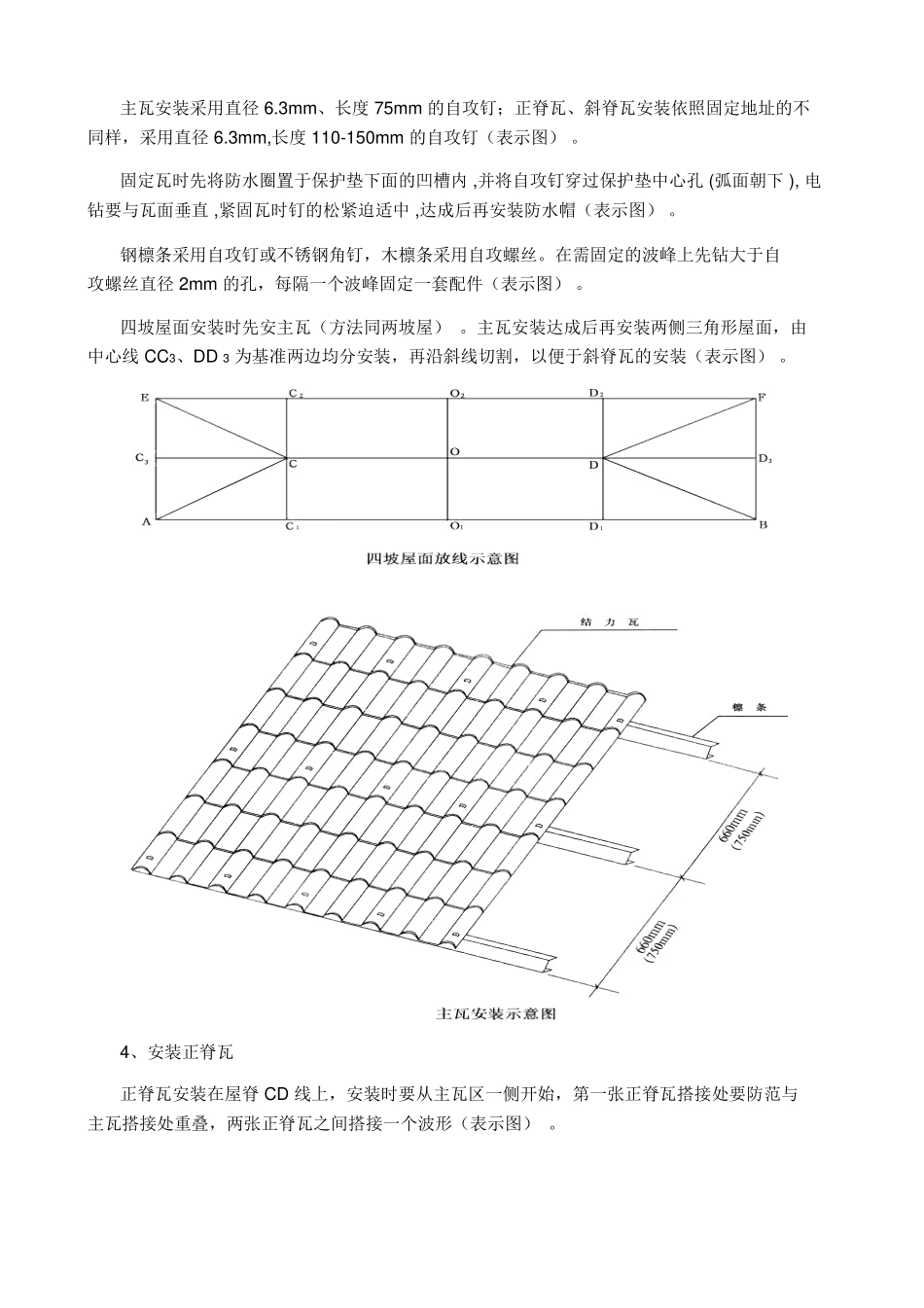

树脂瓦施工方案一、安装工具及配件1、工具：工程线、手提电钻、电钻钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机。2、配件：防水圈、保护垫、自攻钉、自攻木螺丝、不锈钢角钩、防水帽。3、附料：树脂胶、树脂粉,（施工中出现钻孔钻错现象将两种资料拌合后增添）。二、屋面要求1、坡度树脂瓦适用于坡度为20～80度的坡屋面。2、檩条树脂瓦骨架采用30×30×1.5方管间距660--750㎜。三、树脂瓦安装1、放线安装前应依照现场屋面情况进行放线，这样有助于安装瓦时达到横平竖直，保证安装质量及达到雅观收效（四坡屋面放线表示图）。2、安装主瓦两坡屋面主瓦安装时，一侧波峰中心与CC1（CC2）或DD1（DD2）线重合，主瓦上、下部都应与CD、AB线平行，并从一侧（CC1或DD1线）开始安装（表示图）。第一张瓦的安装最为重要，必然要保证瓦底边与CC1（CC2）或DD1（DD2）线垂直不得倾斜，地址摆正后，在最下端檩条和瓦的中心地址（波峰）处将瓦固定（表示图）。为防范单向搭接造成的倾斜和不平展现象，主瓦横向安装要一上、一下排列，即第二张瓦扣压第一张瓦和第三张瓦，第四张瓦扣压第三张和第五张瓦并各搭接一个瓦波，其余以此类推（表示图）。安装过程中要随时检查瓦底边与施工线的垂直，确认无误后再将固定件安装齐全（表示图）。纵向安装要搭接瓦的一个节长（表示图）。两坡屋面主瓦安装应两侧同步进行，以保证正脊瓦安装的波峰切合（表示图）。主瓦安装采用直径6.3mm、长度75mm的自攻钉；正脊瓦、斜脊瓦安装依照固定地址的不同样，采用直径6.3mm,长度110-150mm的自攻钉（表示图）。固定瓦时先将防水圈置于保护垫下面的凹槽内,并将自攻钉穿过保护垫中心孔(弧面朝下),电钻要与瓦面垂直,紧固瓦时钉的松紧迫适中,达成后再安装防水帽（表示图）。钢檩条采用自攻钉或不锈钢角钉，木檩条采用自攻螺丝。在需固定的波峰上先钻大于自攻螺丝直径2mm的孔，每隔一个波峰固定一套配件（表示图）。四坡屋面安装时先安主瓦（方法同两坡屋）。主瓦安装达成后再安装两侧三角形屋面，由中心线CC3、DD3为基准两边均分安装，再沿斜线切割，以便于斜脊瓦的安装（表示图）。4、安装正脊瓦正脊瓦安装在屋脊CD线上，安装时要从主瓦区一侧开始，第一张正脊瓦搭接处要防范与主瓦搭接处重叠，两张正脊瓦之间搭接一个波形（表示图）。5、安装斜脊瓦斜脊瓦安装在多坡屋面三角形斜边上，安装时要上下对齐固定在主瓦檩条上，两节斜脊瓦之间搭接30mm，最后安装脊瓦尾端（表示图）。6、安装三通瓦三通脊瓦安装在三面订交极点，正、斜脊瓦安装达成后安装三通脊瓦，安装三通脊瓦时一边搭接在正脊瓦下方，另两边搭接在斜脊瓦上方（表示图）。7、安装封檐封檐应与主瓦最下一节同时安装，用主瓦尾端自攻钉双层固定在檩条上。如主瓦檐头距离檩条过长，封檐长度不够时，用螺栓单独固定(画图表示)。四、斜天沟的办理屋面斜天沟可采用宽度1000mm、厚度0.5mm彩钢板，或宽度800mm、厚度3.0mm的合成树脂板等资料，依照现场结构配套定制，在主瓦安装前先将天沟型板固定在檩条上，外露部分宽度为200mm～300mm（做法以以下图）。五、屋面节点办理1、挑檐安装为使边檐和屋檐有效排水，同时保护下面檐板，檐口部位宜采用金属滴水板或合成树脂封檐板，由屋面边檐向内伸金100mm向下波折遮住檐口，在安装瓦前先将金属滴水板按图所示固定在檐口及檩条上。2、屋面与女儿墙体交接处的泛水用金属板或合成树脂板依照现场尺寸加工定制泛水型板，一端用射钉固定在墙面上，另一端固定在瓦波上。3、水箱、烟囱泛水水箱、烟囱与屋面瓦为周围订交，可分正面泛水、弯折泛水。正面上泛水是指屋面瓦位于修筑物斜上坡，可将金属板依照现场尺寸加工定制泛水型板，下端固定在修筑物腰线下面，上端固定在屋面瓦下檩条上面（见图6-3）。正面下泛水是指屋面瓦位于修筑物斜下坡，可将金属板依照现场尺寸加工定制泛水型板，上端固定在修筑物腰线下面，下方固定在瓦面上（见图6-4）。弯折泛水是指屋面瓦位于修筑物两侧斜面订交，可将金属板依照现场尺寸加工定制泛水型板，上端固定在修筑物腰线下面，下方固定在瓦面上（见图6-5）。上泛水表示图下泛水表示图弯折泛水...
