2011届高三物理一轮复习 5.2变压器电能的输送学案 新人教版选修3-2

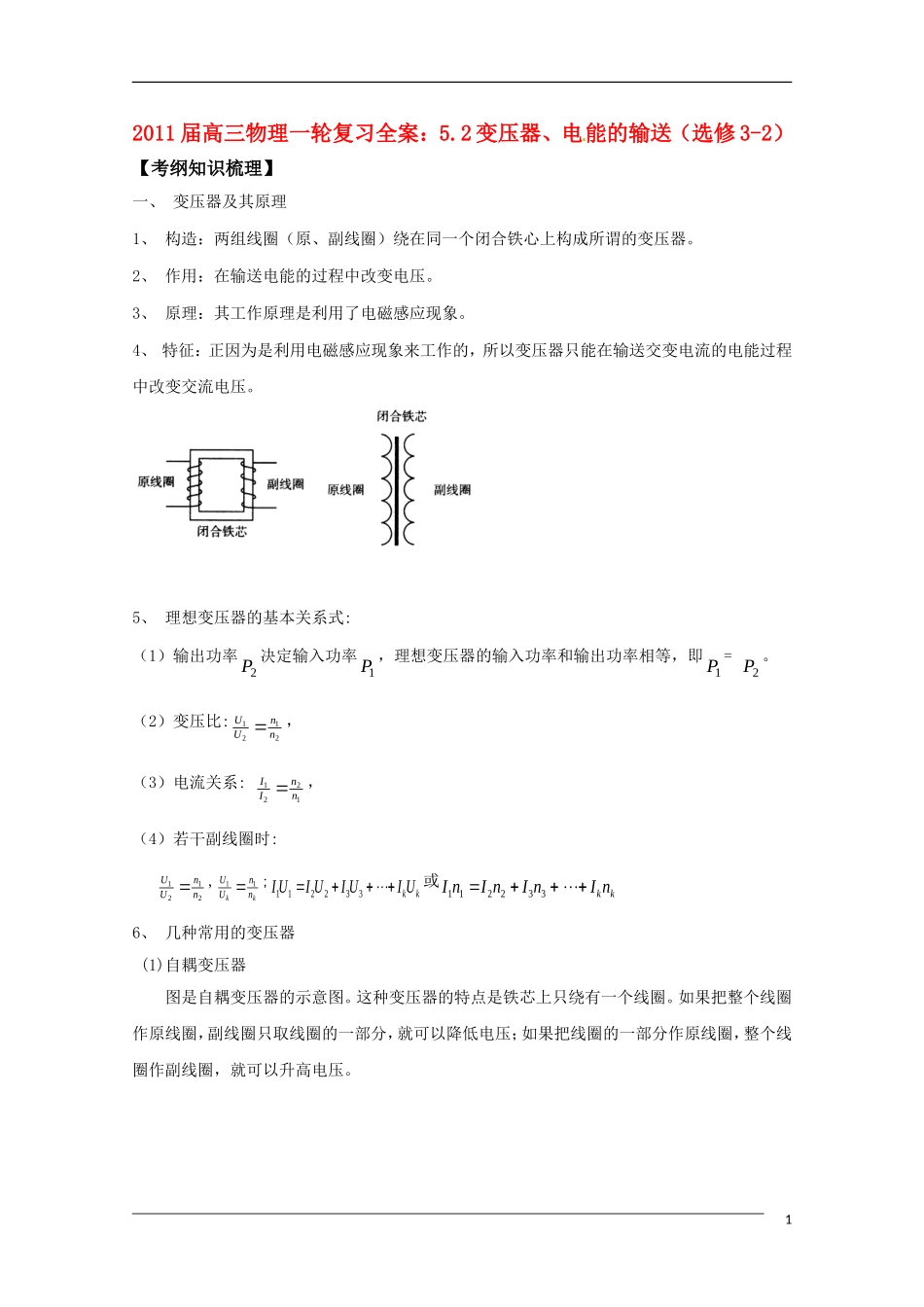

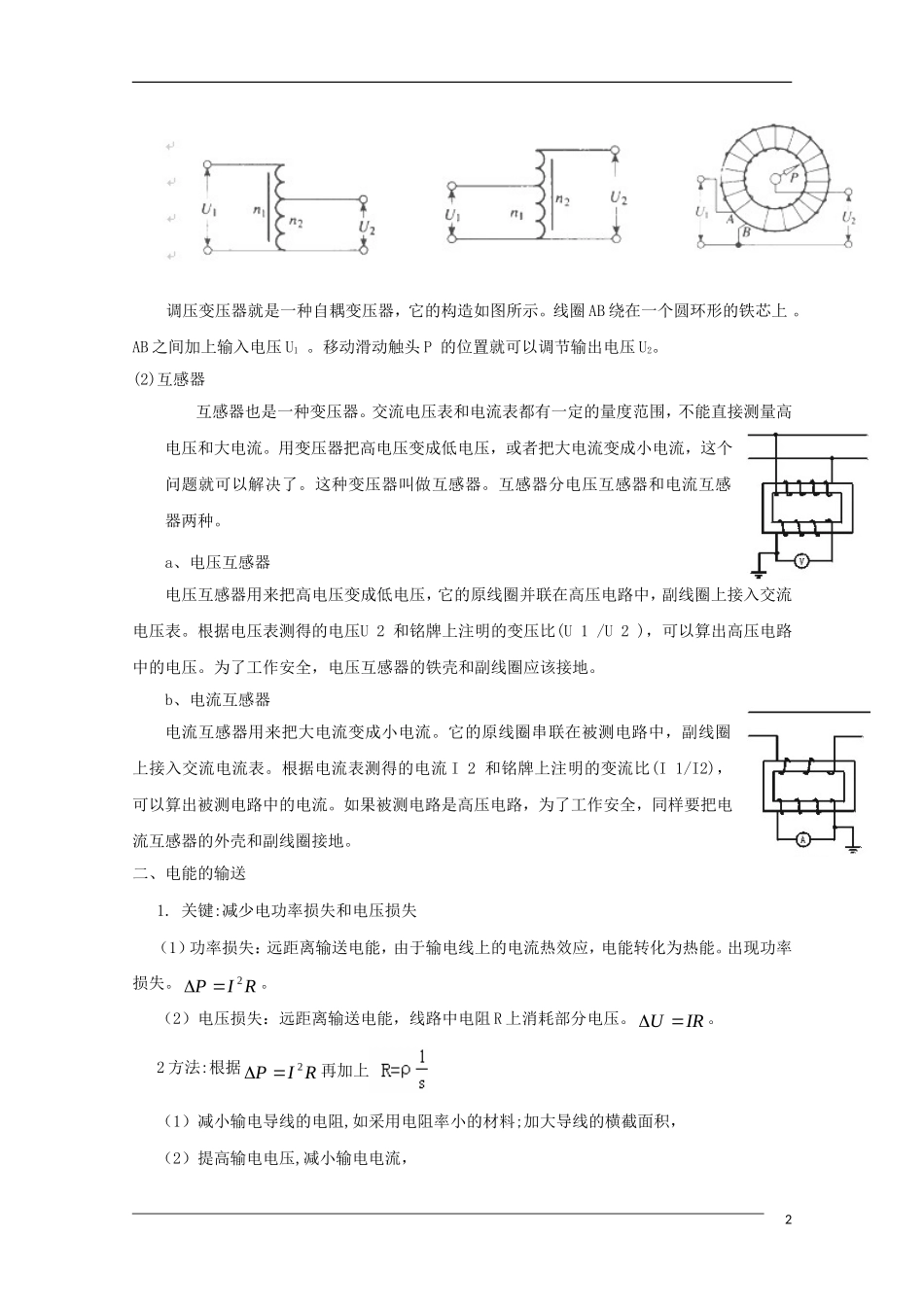

2011 届高三物理一轮复习全案：5.2 变压器、电能的输送（选修 3-2）【考纲知识梳理】一、 变压器及其原理1、 构造：两组线圈（原、副线圈）绕在同一个闭合铁心上构成所谓的变压器。2、 作用：在输送电能的过程中改变电压。3、 原理：其工作原理是利用了电磁感应现象。4、 特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交流电压。5、 理想变压器的基本关系式:（1）输出功率2P 决定输入功率1P ，理想变压器的输入功率和输出功率相等，即1P = 2P 。（2）变压比:2121nnUU ，（3）电流关系: 1221nnII ，（4）若干副线圈时:2121nnUU ,kknnUU11 ;kkUIUIUIUI332211或kknInInInI3322116、 几种常用的变压器 (1)自耦变压器图是自耦变压器的示意图。这种变压器的特点是铁芯上只绕有一个线圈。如果把整个线圈作原线圈，副线圈只取线圈的一部分，就可以降低电压；如果把线圈的一部分作原线圈，整个线圈作副线圈，就可以升高电压。1调压变压器就是一种自耦变压器，它的构造如图所示。线圈 AB 绕在一个圆环形的铁芯上 。AB 之间加上输入电压 U1 。移动滑动触头 P 的位置就可以调节输出电压 U2。(2)互感器互感器也是一种变压器。交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流。用变压器把高电压变成低电压，或者把大电流变成小电流，这个问题就可以解决了。这种变压器叫做互感器。互感器分电压互感器和电流互感器两种。a、电压互感器电压互感器用来把高电压变成低电压，它的原线圈并联在高压电路中，副线圈上接入交流电压表。根据电压表测得的电压U 2 和铭牌上注明的变压比(U 1 /U 2 )，可以算出高压电路中的电压。为了工作安全，电压互感器的铁壳和副线圈应该接地。b、电流互感器电流互感器用来把大电流变成小电流。它的原线圈串联在被测电路中，副线圈上接入交流电流表。根据电流表测得的电流 I 2 和铭牌上注明的变流比(I 1/I2)，可以算出被测电路中的电流。如果被测电路是高压电路，为了工作安全，同样要把电流互感器的外壳和副线圈接地。二、电能的输送1. 关键:减少电功率损失和电压损失（1）功率损失：远距离输送电能，由于输电线上的电流热效应，电能转化为热能。出现功率损失。RIP2。（2）电压损失：远距离输送电能，线路中电阻 R 上消耗部分电压。IRU 。2 方法:根据RIP2再加上（1）减小输电...
