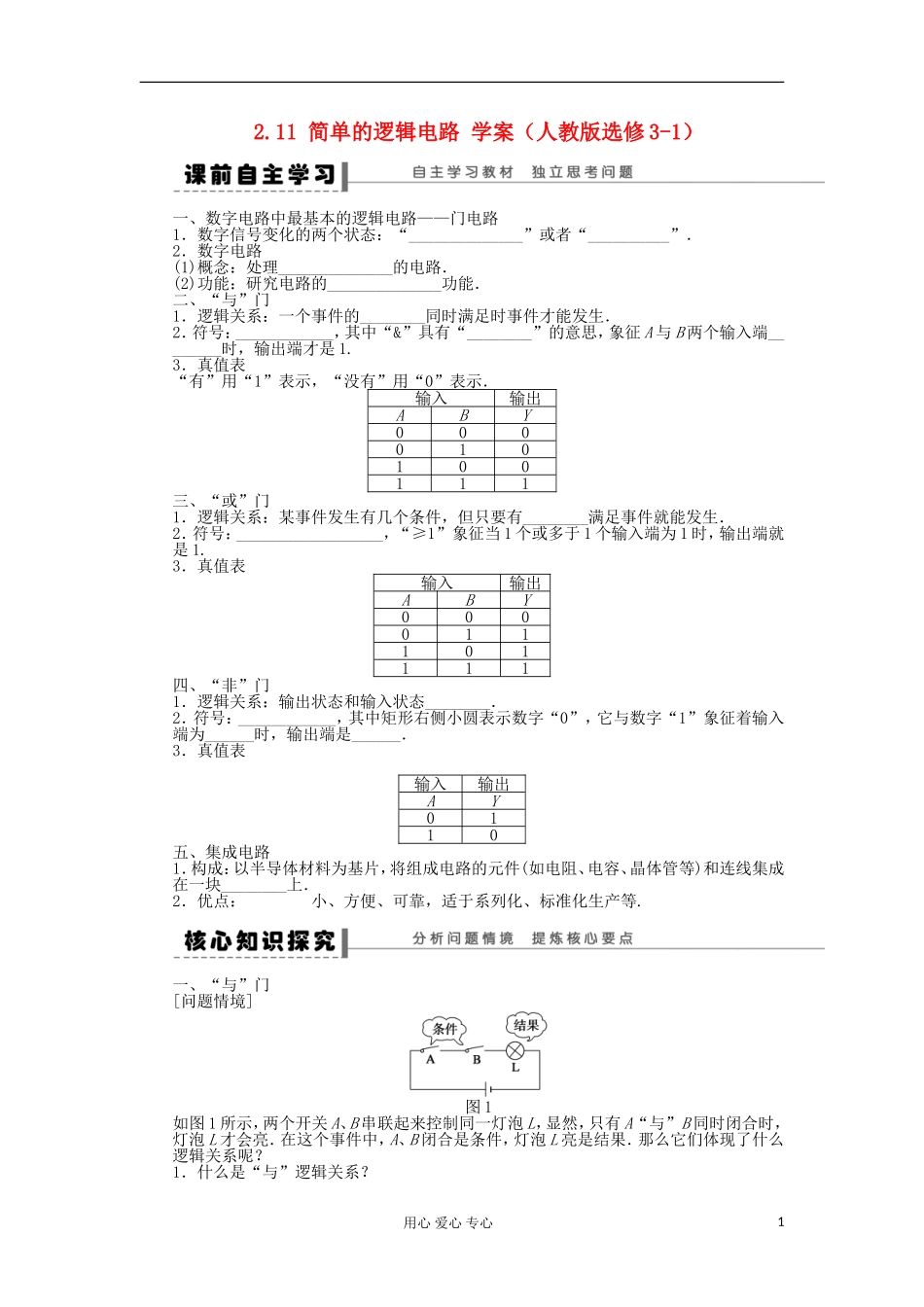

2.11 简单的逻辑电路 学案（人教版选修 3-1）一、数字电路中最基本的逻辑电路——门电路1．数字信号变化的两个状态：“______________”或者“__________”．2．数字电路(1)概念：处理______________的电路．(2)功能：研究电路的______________功能．二、“与”门1．逻辑关系：一个事件的________同时满足时事件才能发生．2．符号：____________，其中“&”具有“________”的意思，象征 A 与 B 两个输入端________时，输出端才是 1.3．真值表“有”用“1”表示，“没有”用“0”表示．输入输出ABY000010100111三、“或”门1．逻辑关系：某事件发生有几个条件，但只要有________满足事件就能发生．2．符号：__________________，“≥1”象征当 1 个或多于 1 个输入端为 1 时，输出端就是 1.3．真值表输入输出ABY000011101111四、“非”门1．逻辑关系：输出状态和输入状态________．2．符号：____________，其中矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为______时，输出端是______．3．真值表输入输出AY0110五、集成电路1．构成：以半导体材料为基片，将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块________上．2．优点：________小、方便、可靠，适于系列化、标准化生产等.一、“与”门[问题情境]图 1如图 1 所示，两个开关 A、B 串联起来控制同一灯泡 L，显然，只有 A“与”B 同时闭合时，灯泡 L 才会亮．在这个事件中，A、B 闭合是条件，灯泡 L 亮是结果．那么它们体现了什么逻辑关系呢？1．什么是“与”逻辑关系？用心 爱心 专心1 2．什么是“与”门？ [要点提炼]1．如果一个事件的几个条件都满足后，该事件才能发生，这种逻辑关系叫做“______”逻辑关系．2．具有“与”逻辑关系的电路称为“________”门电路．[问题延伸]1．数字信号的图形特征是________，模拟信号的图形特征是__________________．2．如何确定逻辑“1”和“0”？“1”和“0”是分别代表两种________(填“相同”、“相反”或“相似”)状态的代码，例如开关断开代表“0”状态，接通代表“1”状态．二、“或”门[问题情境]图 2如图 2 所示，两个开关 A、B 并联，控制同一灯泡 Y，在这个电路中，A“或”B 闭合时，灯泡 Y 就亮．它们体现了什么逻辑关系？1．什么是“或”逻辑关系？ 2．什么是“或”门？ [要点提炼]1．如果几个条件中，____________条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关...
