机械基础B卷-成人高等教育、网络教育

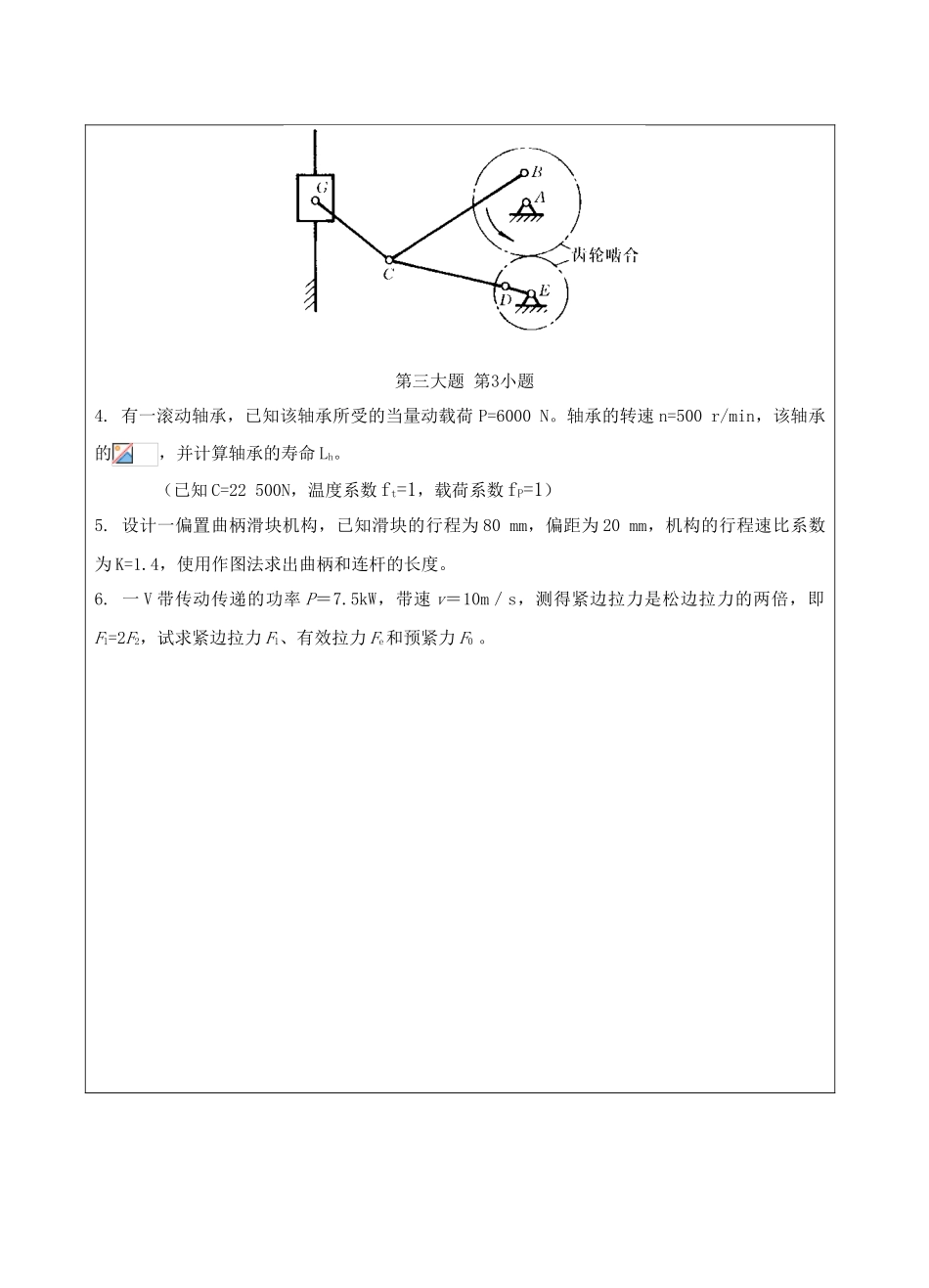

成人教育&网络教育 20XX 年 9 月课程考试试题学习中心： 命题老师 课程： 机械基础 考试时间 100 分钟 考试形式：开□ 闭√ A 卷□ B 卷√ 学号姓名考试日期 年 月 日一、填空题（每小题 2 分，共 20 分）1. 滚动轴承的基本额定动载荷的含义是： __________。2. 三角形的螺纹主要用于__________, 而矩形、梯形和锯齿形的螺纹主要用于 。3. 带传动在工作时，带中的最大应力 σmax= 。4. 高副指的是 。5. 在凸轮机构中，推杆常用运动规律有 。6. 带传动的失效形式是 。7. 蜗杆传动的失效形式是 。8. 6208 轴承代号表示内径 d= 毫米，类型名称为 。9. 滚动轴承的失效形式是 。10. 斜齿圆柱齿轮的正确啮合条件是 。二、简答题（每小题 5 分，共 20 分）1. 计算机构自由度的公式是什么？计算机构自由度时应注意的事项是什么？2. 一对渐开线齿廓具有哪三个啮合传动特性？3. 简述带传动的弹性滑动与打滑的原因，并说明打滑与弹性滑动能否避开？4. 齿轮传动的失效形式是什么？简述齿轮传动的设计准则。三、分析与计算题（每小题 10 分，共 60 分）1. 在 图 示 的 四 杆 机 构 中 ， 已 知 各 杆 长 分 别 为，，试分析：(1) 该机构为何种机构？为什么？(2) 该机构是否具有急回运动？为什么？(3) 当以杆 AB 为主动件，试在图中画出机构在图示位置时的压力角；(4) 当以杆 AB 为主动件，试在图中画出机构的最小传动角 γmin。第三大题 第 1 小题2. 图示为直齿圆锥—斜齿圆柱齿轮减速器，齿轮 1 主动，转向如图所示，试确定斜齿圆柱齿轮3 和 4 的螺旋方向，使轴 II 的轴向力最小，并在图中画出所有齿轮的各分力。第三大题 第 2 小题3. 计算图示平面机构的自由度，若存在复合铰链，局部自由度及虚约束，请明确指出 ，并说明该机构是否具有确定的相对运动。第三大题 第3小题4. 有一滚动轴承，已知该轴承所受的当量动载荷 P=6000 N。轴承的转速 n=500 r/min，该轴承的，并计算轴承的寿命 Lh。 （已知 C=22 500N，温度系数 ft=1，载荷系数 fP=1）5. 设计一偏置曲柄滑块机构，已知滑块的行程为 80 mm，偏距为 20 mm，机构的行程速比系数为 K=1.4，使用作图法求出曲柄和连杆的长度。6. 一 V 带传动传递的功率 P＝7.5kW，带速 v＝10m／s，测得紧边拉力是松边拉力的两倍，即F1=2F2，试求紧边拉力 F1、有效拉力 Fe和预紧力 F0 。
