某24米跨钢结构厂房课程设计

某24米跨钢结构厂房课程设计_第1页
1/38
某24米跨钢结构厂房课程设计_第2页
2/38
某24米跨钢结构厂房课程设计_第3页
3/38

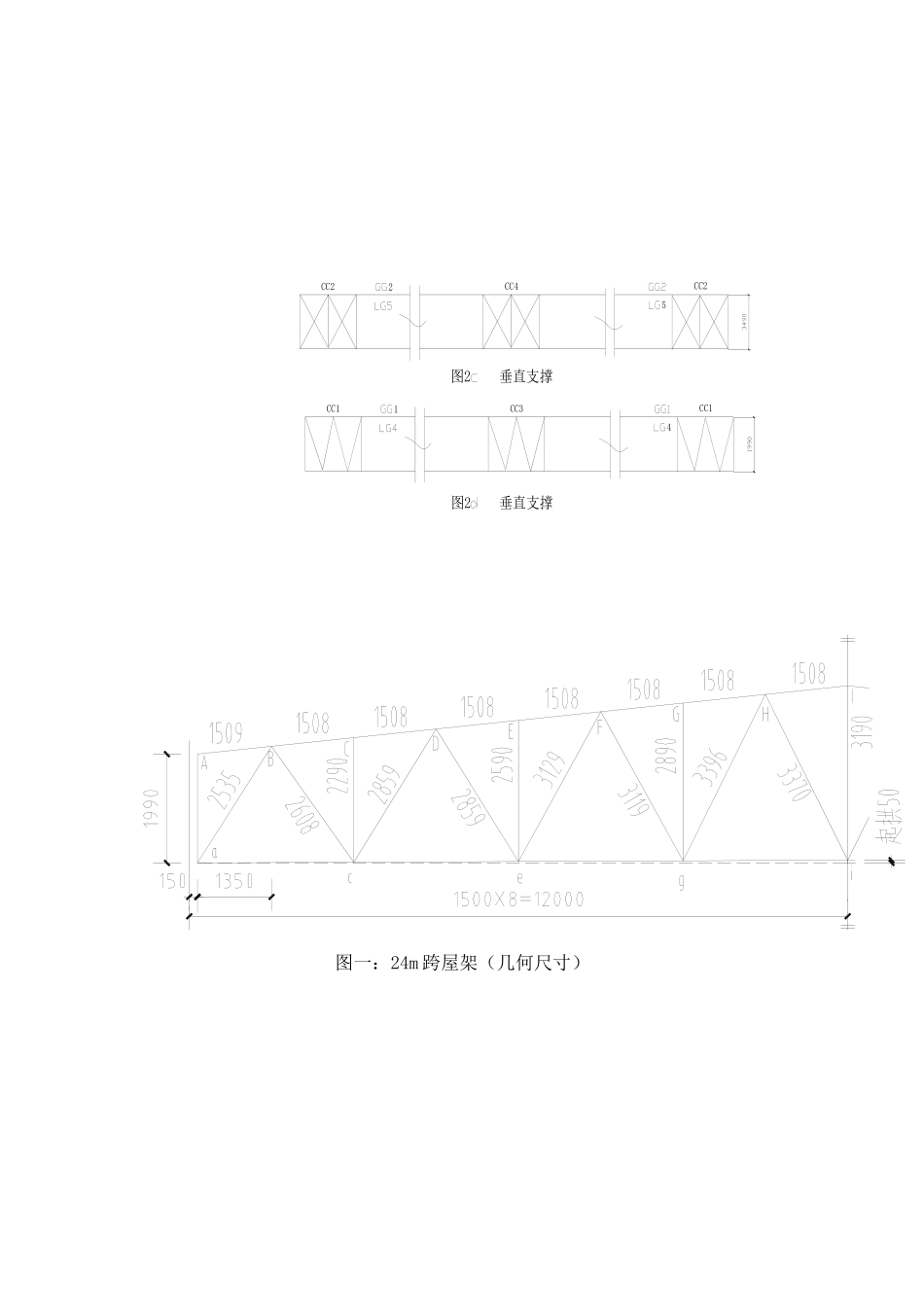

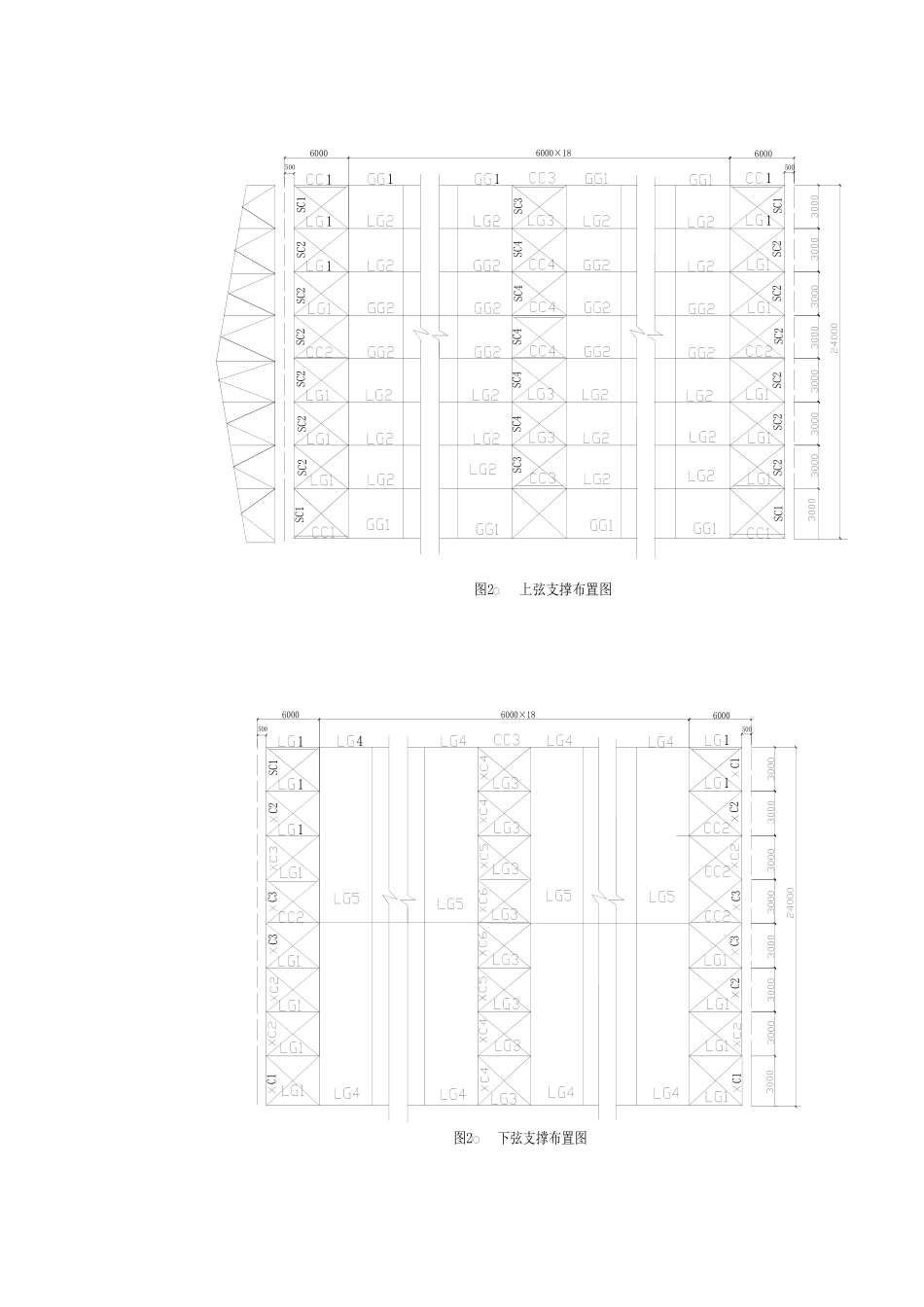

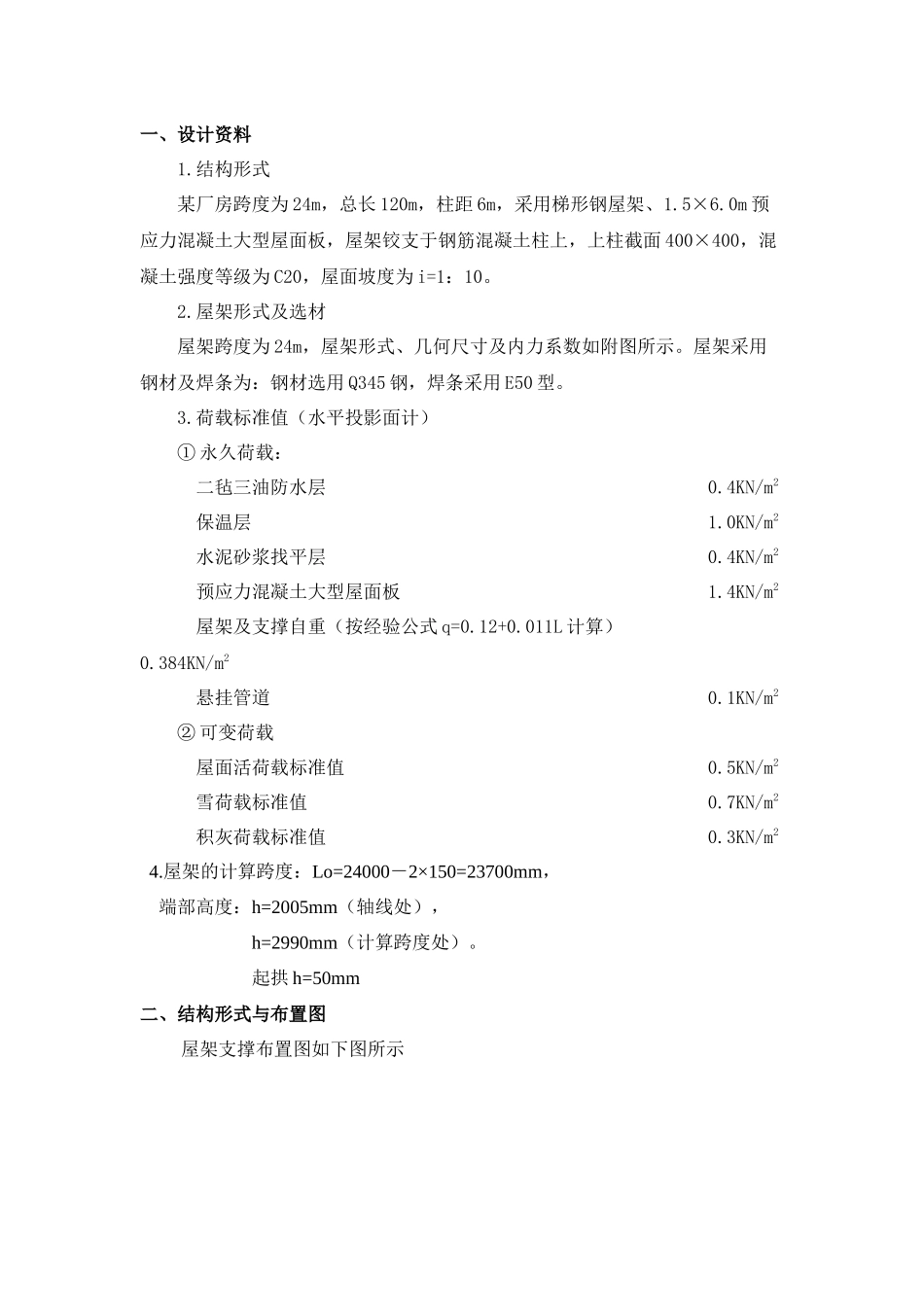

一、设计资料 1.结构形式某厂房跨度为 24m,总长 120m,柱距 6m,采用梯形钢屋架、1.5×6.0m 预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上,上柱截面 400×400,混凝土强度等级为 C20,屋面坡度为 i=1:10。2.屋架形式及选材屋架跨度为 24m,屋架形式、几何尺寸及内力系数如附图所示。屋架采用钢材及焊条为:钢材选用 Q345 钢,焊条采用 E50 型。3.荷载标准值(水平投影面计)① 永久荷载: 二毡三油防水层 0.4KN/m2 保温层 1.0KN/m2 水泥砂浆找平层 0.4KN/m2 预应力混凝土大型屋面板 1.4KN/m2 屋架及支撑自重(按经验公式 q=0.12+0.011L 计算) 0.384KN/m2 悬挂管道 0.1KN/m2② 可变荷载 屋面活荷载标准值 0.5KN/m2 雪荷载标准值 0.7KN/m2 积灰荷载标准值 0.3KN/m24.屋架的计算跨度:Lo=24000-2×150=23700mm,端部高度:h=2005mm(轴线处),h=2990mm(计算跨度处)。起拱 h=50mm二、结构形式与布置图 屋架支撑布置图如下图所示SC2SC2SC2SC2SC2SC1SC3SC4SC4SC4SC4SC4SC3SC1SC2SC2SC2SC2SC2SC2 SC2SC1图2 上弦支撑布置图50050060006000×1860001111111 SC1C3C1C2C3C2C1C1C3C3C2SC111114160006000×186000500500图2 下弦支撑布置图图一:24m 跨屋架(几何尺寸)CC22CC4CC25图2垂直支撑图2垂直支撑4CC1CC31CC1图二:24m 跨屋架全跨单位荷载作用下各杆的内力值图三:24m 跨屋架半跨单位荷载作用下各杆的内力值三、荷载与内力计算1.荷载计算永久荷载标准值: 二毡三油(上铺绿豆砂)防水层 0.4KN/m2 水泥砂浆找平层 0.4KN/m2 保温层 1.0KN/m2 预应力混凝土大型屋面板 1.4KN/m2 屋架及支撑自重(按经验公式 q=0.12+0.011L 计算) 0.384KN/m2 悬挂管道 0.1KN/m2_________________________________________________________________ 总计:3.684KN/m2 雪荷载 0.7KN/m2 大于屋面活荷载标准值 0.5KN/m2, 取0.7KN/m2 积灰荷载标准值 0.3KN/m2_______________________________________________________________ 总计 1.0KN/m2永久荷载设计值:1.35×3.684=4.973KN/m2可变荷载设计值:1.4×1.0=1.4KN/m22.荷载组合设计屋架时,应考虑如下三种荷载组合:(1)全跨永久荷载+全跨可变荷载 屋架上弦节点荷载 F=(4.973+1.4)×1.5×6=57.361KN(2)全跨永久荷载+半跨可变荷载屋架上弦节点荷载 F1=4.973×1.5×6=44.757KN F2=1.4×1.5×6=12.6KN(3)全跨屋架和支撑自重+半跨大...
