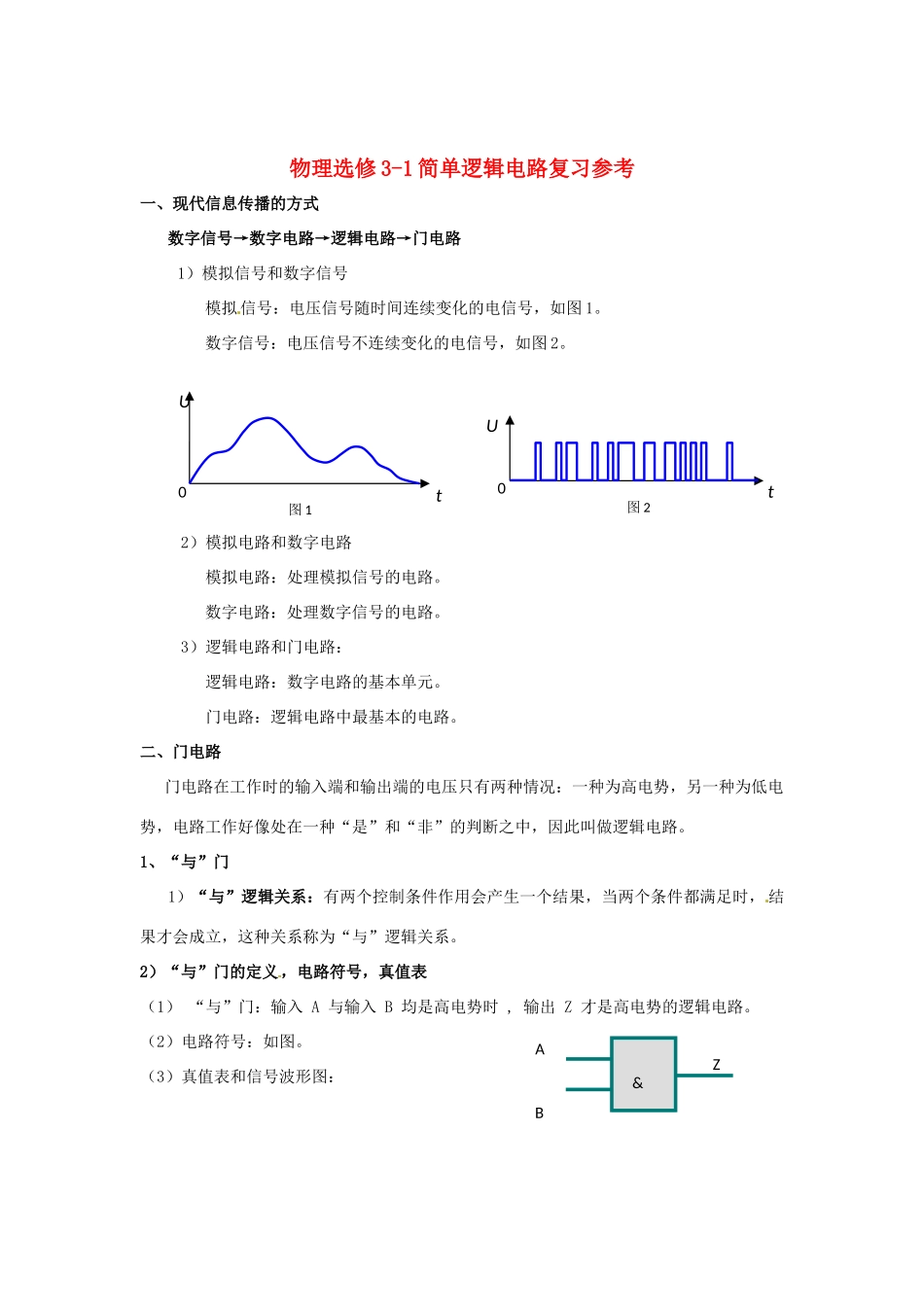

物理选修 3-1 简单逻辑电路复习参考一、现代信息传播的方式数字信号→数字电路→逻辑电路→门电路1）模拟信号和数字信号模拟信号：电压信号随时间连续变化的电信号，如图 1。数字信号：电压信号不连续变化的电信号，如图 2。2）模拟电路和数字电路模拟电路：处理模拟信号的电路。数字电路：处理数字信号的电路。3）逻辑电路和门电路：逻辑电路：数字电路的基本单元。门电路：逻辑电路中最基本的电路。二、门电路 门电路在工作时的输入端和输出端的电压只有两种情况：一种为高电势，另一种为低电势，电路工作好像处在一种“是”和“非”的判断之中，因此叫做逻辑电路。1、“与”门1）“与”逻辑关系：有两个控制条件作用会产生一个结果，当两个条件都满足时， 结果才会成立，这种关系称为“与”逻辑关系。2）“与”门的定义，电路符号，真值表（1） “与”门：输入 A 与输入 B 均是高电势时 , 输出 Z 才是高电势的逻辑电路。（2）电路符号：如图。（3）真值表和信号波形图：Ut图 10t图 2U0AZB &3）“与”门的输入与输出信号之间的关系【实验】研究“与”门输入与输出信号之间的逻辑关系（1）实验器材：逻辑电路实验器（2）实验步骤：（a）将两只开关模块分别插入与门模块的输入端，小灯模块插入与门模块的输出端，如图 5 所示。（b）接通电源，当开关的逻辑状态为“1”时，与门模块上对应的绿色指示灯点亮；逻辑状态为“0”时，对应的指示灯熄灭。（c）两只开关有 4 种逻辑组合（00，01，10，11），观察每种逻辑组合对应的小灯泡的亮暗情况。（3）实验结论：“与”门电路输入、输出信号的规律：有低出低，全高出高。4）思考与讨论：谈谈生活中哪些事例体现了“与” 逻辑关系。2、“或”门1）“或”逻辑关系：在几个控制条件中，只要有一个条件得到满足，结果就会发生，这种关系称为“或”逻辑关系。(1)“或”门的定义，电路符号，真值表：（1）“或”门：输入 A 与输入 B 任一个或者两个都 为高电势时, 输出 Z 才是高电势的逻辑电路。图 5ABY（2）电路符号：如图。（3）逻辑表达式：Z＝A+Ｂ（4）真值表和信号波形图。3)“或”门电路的输入与输出信号之间的关系【实验】研究“或”门输入与输出信号之间的逻辑关系（1）实验器材：逻辑电路实验器（2）实验步骤：（a）将两只开关模块分别插入或门模块的输入端，小灯模块插入或门模块的输出端，如图 8 所示。（b）接通电源，当开关的逻辑状态为“1”时，或门模块上对...
