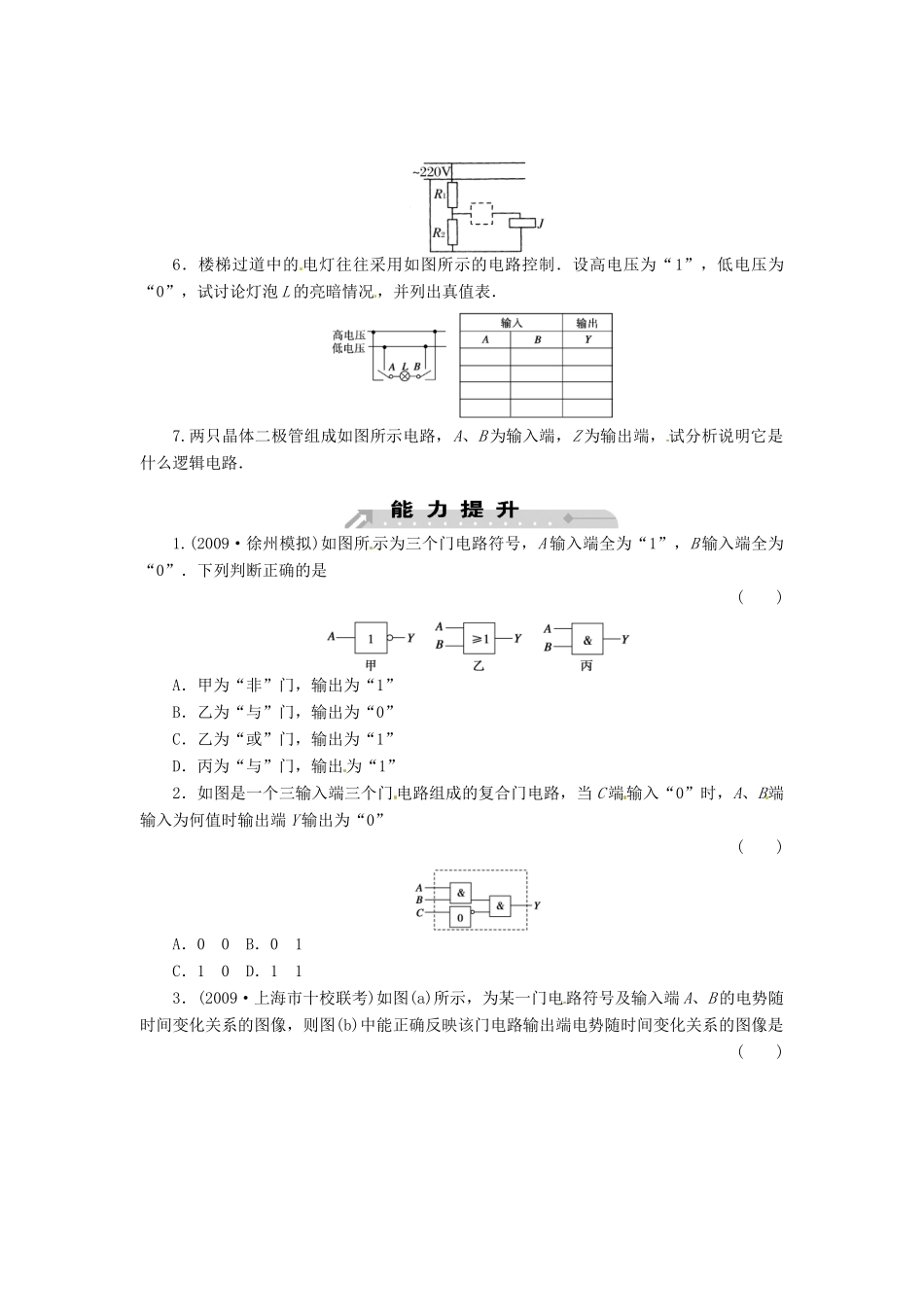

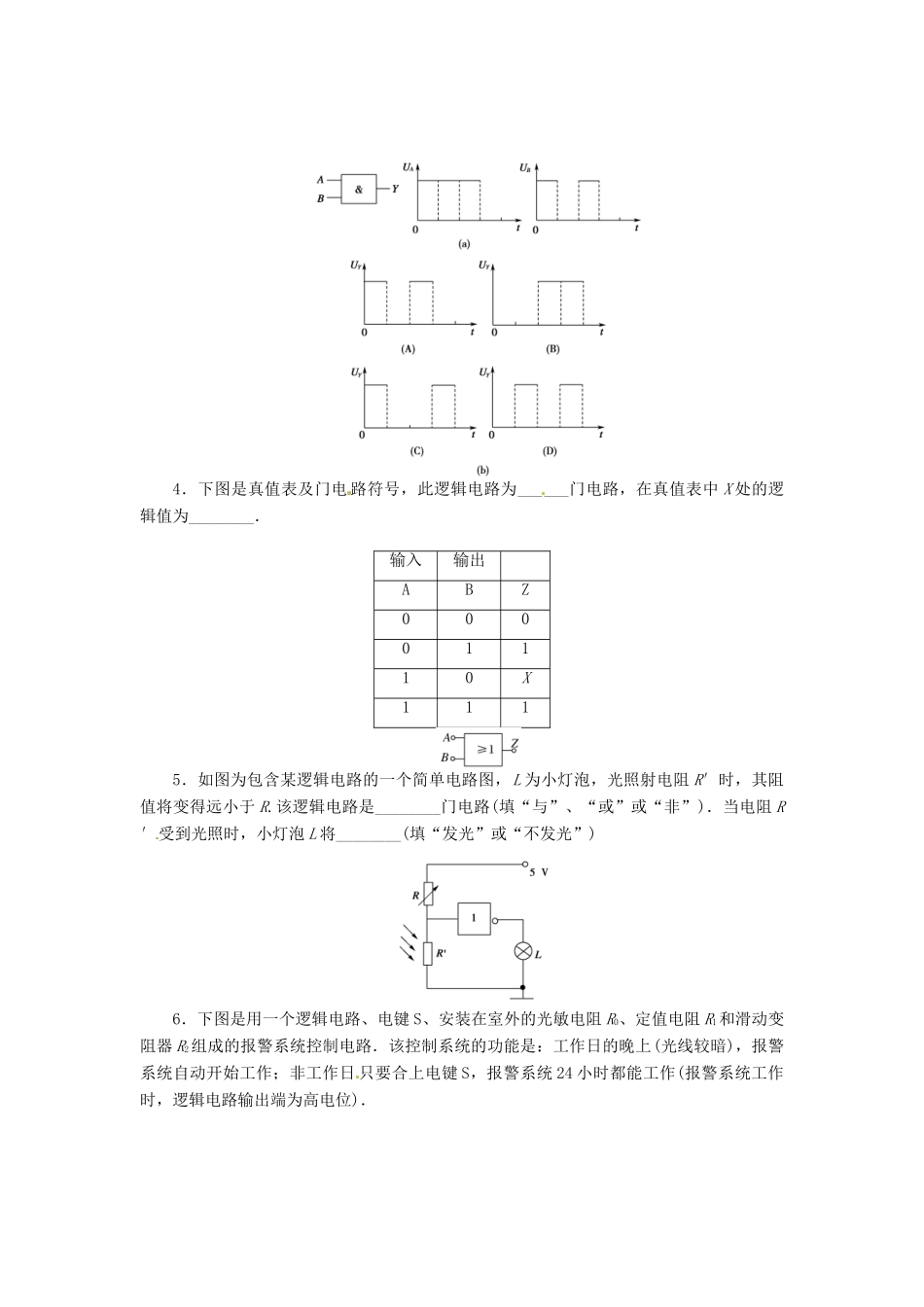

第 10 节 简单的逻辑电路课时训练1.下列说法正确的是( )A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量最高2．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为( )A．“与”门电路 B．“非”门电路C．“或”门电路 D．上述答案都有可能3．两个人负责安装一个炸药包，然后启爆，两个人分别控制两个相串联的开关．只有当两个人都撤出危险区，在安全区把开关接通时，炸药包才能爆炸．如果有一 人未撤出危险区，开关没有接通，炸药包就不能启爆，这就是“与”的概念．如果用 0 表示不启爆，1表示启爆，用符号“×”表示“与”的运算符号，则下列运算式正确的是( )A．0×0＝0，表示二人都不启爆，炸药包不爆炸B．0×1＝1，表示一人不启爆，另一人启爆，炸药包爆炸C．1×0＝1，表示一个启爆，另一人不启爆，炸药包爆炸D．1×1＝1，表示二人都启爆，炸药包爆炸4．(2009·南京模拟)请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路( )5．某同学设计了一个楼道应急灯的控制电路，如图所 示．当电网停电时，应急灯自动打开，来电时，应急灯自动熄灭．图中 R1、R2为分压电阻，以使门电路获得合适的电压，J 是应急灯开关控制继电器(图中未画应急灯电路)，请在虚线框内填入需要的门电路符号．6．楼梯过道中的 电灯往往采用如图所示的电路控制．设高电压为“1”，低电压为“0”，试讨论灯泡 L 的亮暗情况，并列出真值表．7.两只晶体二极管组成如图所示电路，A、B 为输入端，Z 为输出端， 试分析说明它是什么逻辑电路．1.(2009·徐州模拟)如图所 示为三个门电路符号，A 输入端全为“1”，B 输入端全为“0”．下列判断正确的是( )A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”2．如图是一个三输入端三个门 电路组成的复合门电路，当 C 端输入“0”时，A、B端输入为何值时输出端 Y 输出为“0”( )A．0 0 B．0 1C．1 0 D．1 13．(2009·上海市十校联考)如图(a)所示，为某一门电路符号及输入端 A、B 的电势随时间变化关系的图像，则图(b)中能正确反映该门电路输出端电势随时间变化关系的图像是( )4．下图是真值表及门电 路符号，此逻辑电路为______门电路，在真值表中 X 处的逻辑值为___...
