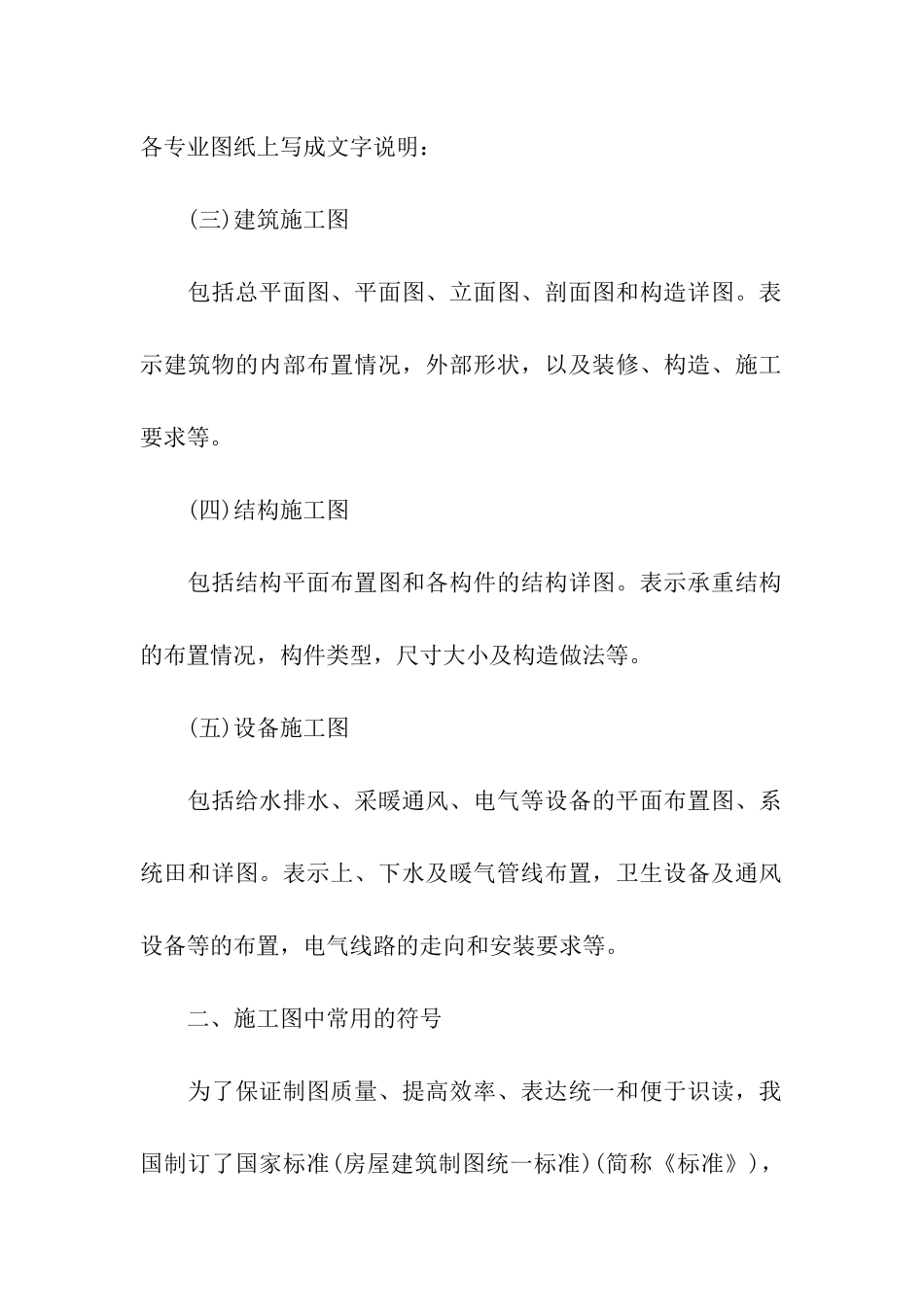

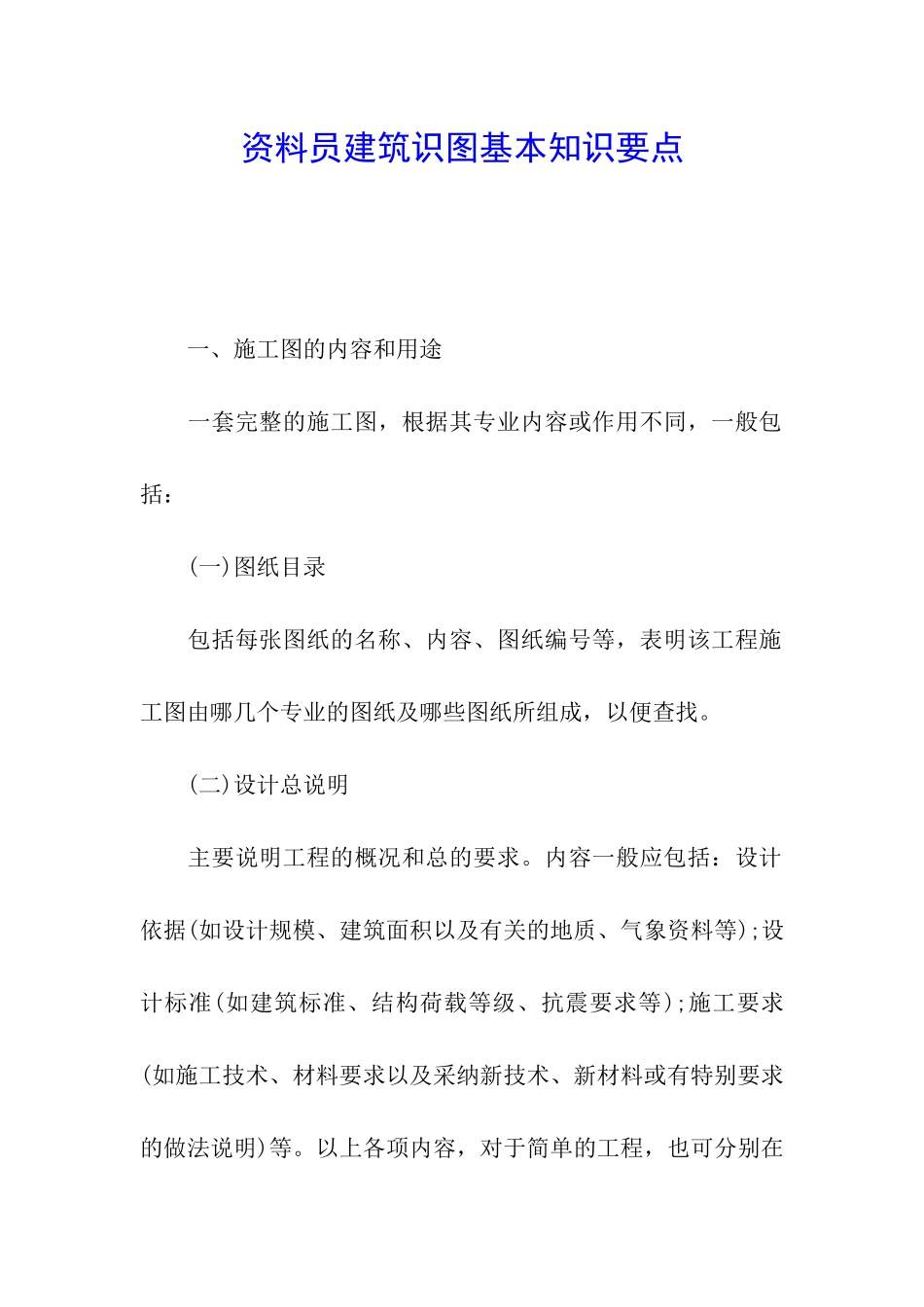

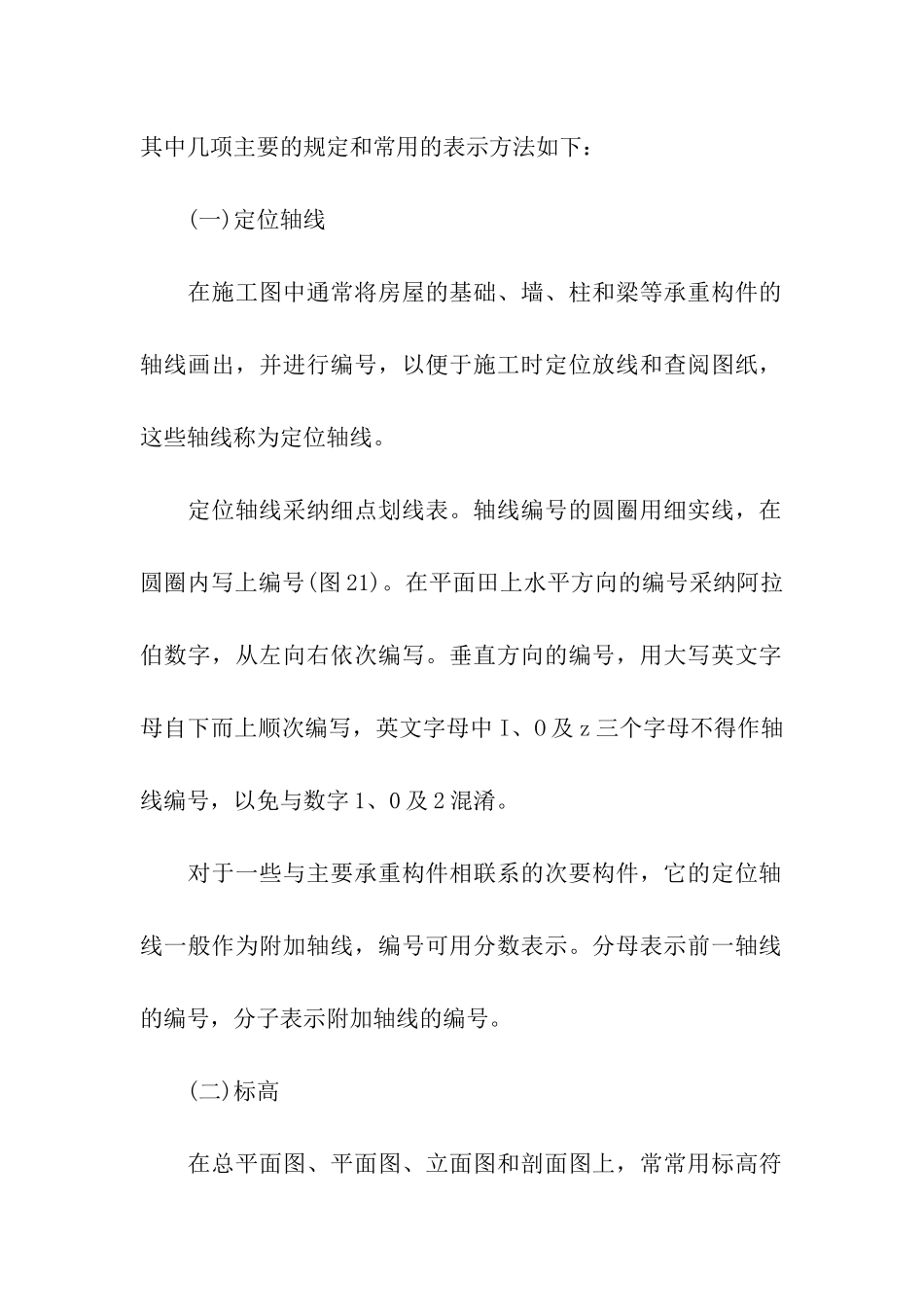

资料员建筑识图基本知识要点 一、施工图的内容和用途 一套完整的施工图，根据其专业内容或作用不同，一般包括： (一)图纸目录 包括每张图纸的名称、内容、图纸编号等，表明该工程施工图由哪几个专业的图纸及哪些图纸所组成，以便查找。 (二)设计总说明 主要说明工程的概况和总的要求。内容一般应包括：设计依据(如设计规模、建筑面积以及有关的地质、气象资料等);设计标准(如建筑标准、结构荷载等级、抗震要求等);施工要求(如施工技术、材料要求以及采纳新技术、新材料或有特别要求的做法说明)等。以上各项内容，对于简单的工程，也可分别在各专业图纸上写成文字说明： (三)建筑施工图 包括总平面图、平面图、立面图、剖面图和构造详图。表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等。 (四)结构施工图 包括结构平面布置图和各构件的结构详图。表示承重结构的布置情况，构件类型，尺寸大小及构造做法等。 (五)设备施工图 包括给水排水、采暖通风、电气等设备的平面布置图、系统田和详图。表示上、下水及暖气管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。 二、施工图中常用的符号 为了保证制图质量、提高效率、表达统一和便于识读，我国制订了国家标准(房屋建筑制图统一标准)(简称《标准》)，其中几项主要的规定和常用的表示方法如下： (一)定位轴线 在施工图中通常将房屋的基础、墙、柱和梁等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸，这些轴线称为定位轴线。 定位轴线采纳细点划线表。轴线编号的圆圈用细实线，在圆圈内写上编号(图 21)。在平面田上水平方向的编号采纳阿拉伯数字，从左向右依次编写。垂直方向的编号，用大写英文字母自下而上顺次编写，英文字母中 I、O 及 z 三个字母不得作轴线编号，以免与数字 1、0 及 2 混淆。 对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。分母表示前一轴线的编号，分子表示附加轴线的编号。 (二)标高 在总平面图、平面图、立面图和剖面图上，常常用标高符号表示某一部位的高度。各种图上所用标高符号，如图 22 所示，以细实线绘制。标高数值以米为单位(不标单位)，一般标注至小数点后三位数(总平面图中为二位数)。 标高有绝对标高和相对标高两种。 绝对标高：我国把青岛黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准，在总平面图中的...
