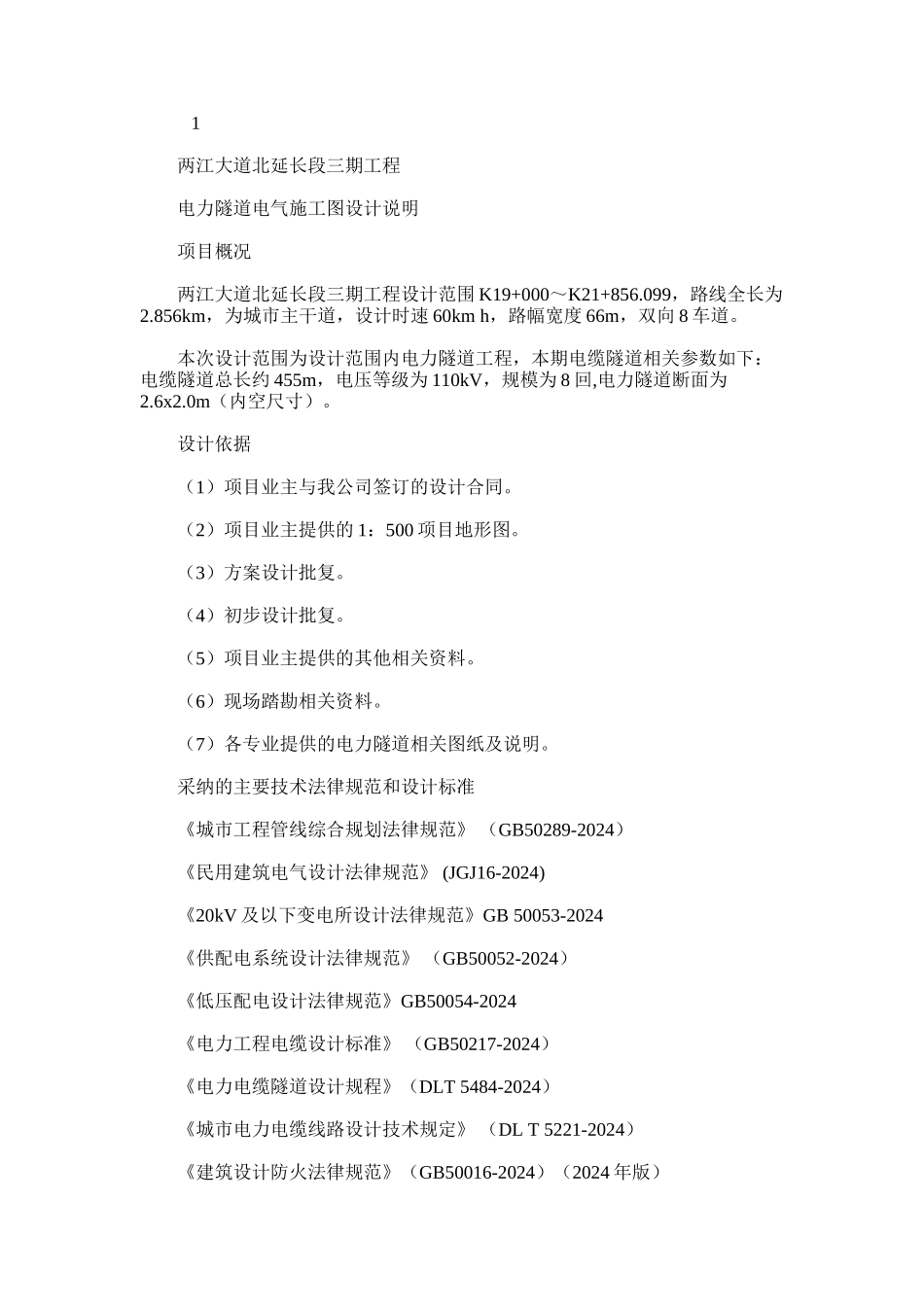

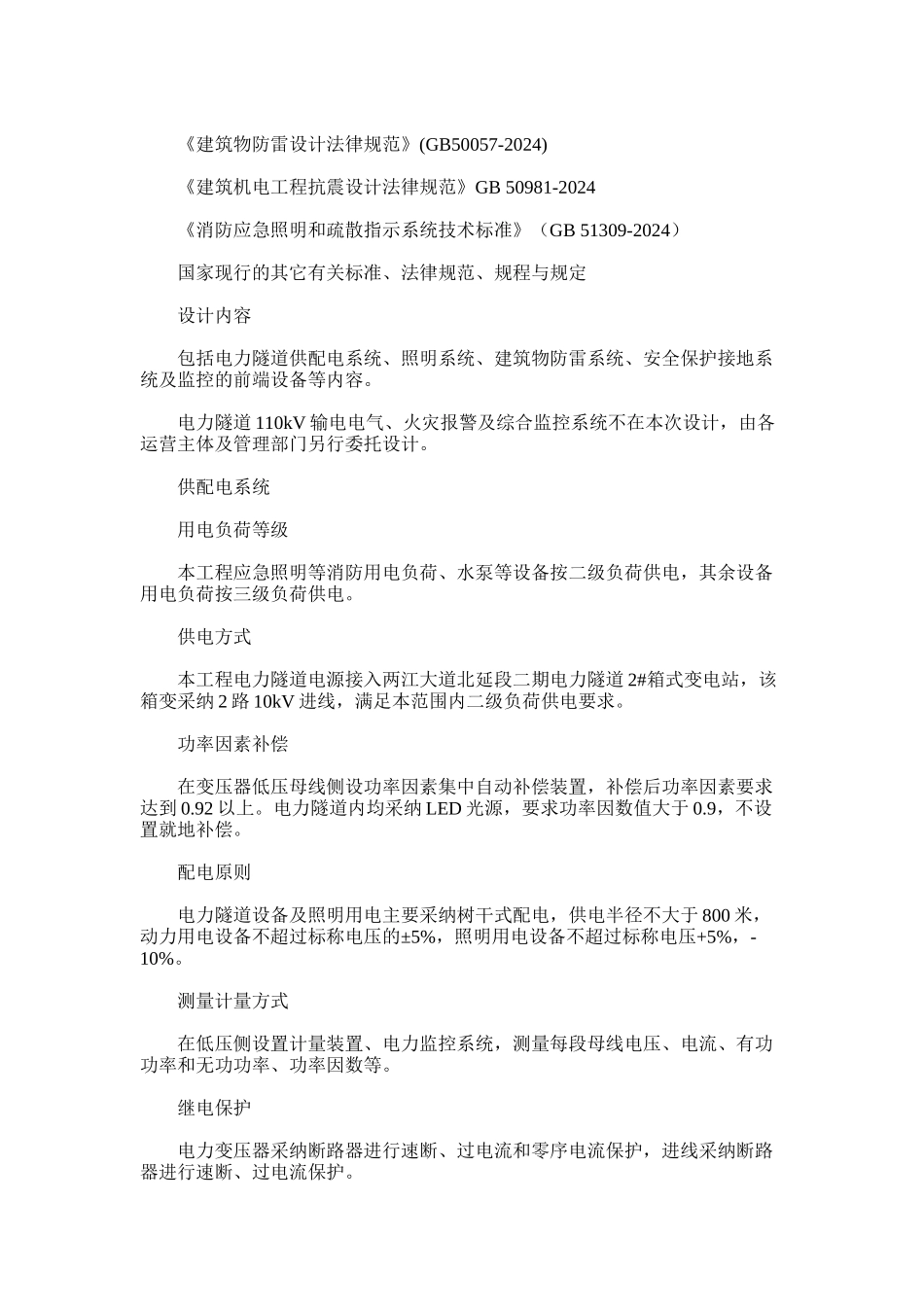

1 两江大道北延长段三期工程 电力隧道电气施工图设计说明 项目概况 两江大道北延长段三期工程设计范围 K19+000～K21+856.099，路线全长为2.856km，为城市主干道，设计时速 60km h，路幅宽度 66m，双向 8 车道。 本次设计范围为设计范围内电力隧道工程，本期电缆隧道相关参数如下：电缆隧道总长约 455m，电压等级为 110kV，规模为 8 回,电力隧道断面为2.6x2.0m（内空尺寸）。 设计依据 （1）项目业主与我公司签订的设计合同。 （2）项目业主提供的 1：500 项目地形图。 （3）方案设计批复。 （4）初步设计批复。 （5）项目业主提供的其他相关资料。 （6）现场踏勘相关资料。 （7）各专业提供的电力隧道相关图纸及说明。 采纳的主要技术法律规范和设计标准 《城市工程管线综合规划法律规范》 （GB50289-2024） 《民用建筑电气设计法律规范》 (JGJ16-2024) 《20kV 及以下变电所设计法律规范》GB 50053-2024 《供配电系统设计法律规范》 （GB50052-2024） 《低压配电设计法律规范》GB50054-2024 《电力工程电缆设计标准》 （GB50217-2024） 《电力电缆隧道设计规程》（DLT 5484-2024） 《城市电力电缆线路设计技术规定》 （DL T 5221-2024） 《建筑设计防火法律规范》（GB50016-2024）（2024 年版） 《建筑物防雷设计法律规范》(GB50057-2024) 《建筑机电工程抗震设计法律规范》GB 50981-2024 《消防应急照明和疏散指示系统技术标准》（GB 51309-2024） 国家现行的其它有关标准、法律规范、规程与规定 设计内容 包括电力隧道供配电系统、照明系统、建筑物防雷系统、安全保护接地系统及监控的前端设备等内容。 电力隧道 110kV 输电电气、火灾报警及综合监控系统不在本次设计，由各运营主体及管理部门另行委托设计。 供配电系统 用电负荷等级 本工程应急照明等消防用电负荷、水泵等设备按二级负荷供电，其余设备用电负荷按三级负荷供电。 供电方式 本工程电力隧道电源接入两江大道北延段二期电力隧道 2#箱式变电站，该箱变采纳 2 路 10kV 进线，满足本范围内二级负荷供电要求。 功率因素补偿 在变压器低压母线侧设功率因素集中自动补偿装置，补偿后功率因素要求达到 0.92 以上。电力隧道内均采纳 LED 光源，要求功率因数值大于 0.9，不设置就地补偿。 配电原则 电力隧道设备及照明用电主要采纳树干式配电，供电半径不大于 800 米，动力用电设备不超过标称电压的±5%，照...
