2024年交流伺服电机驱动器使用说明书.

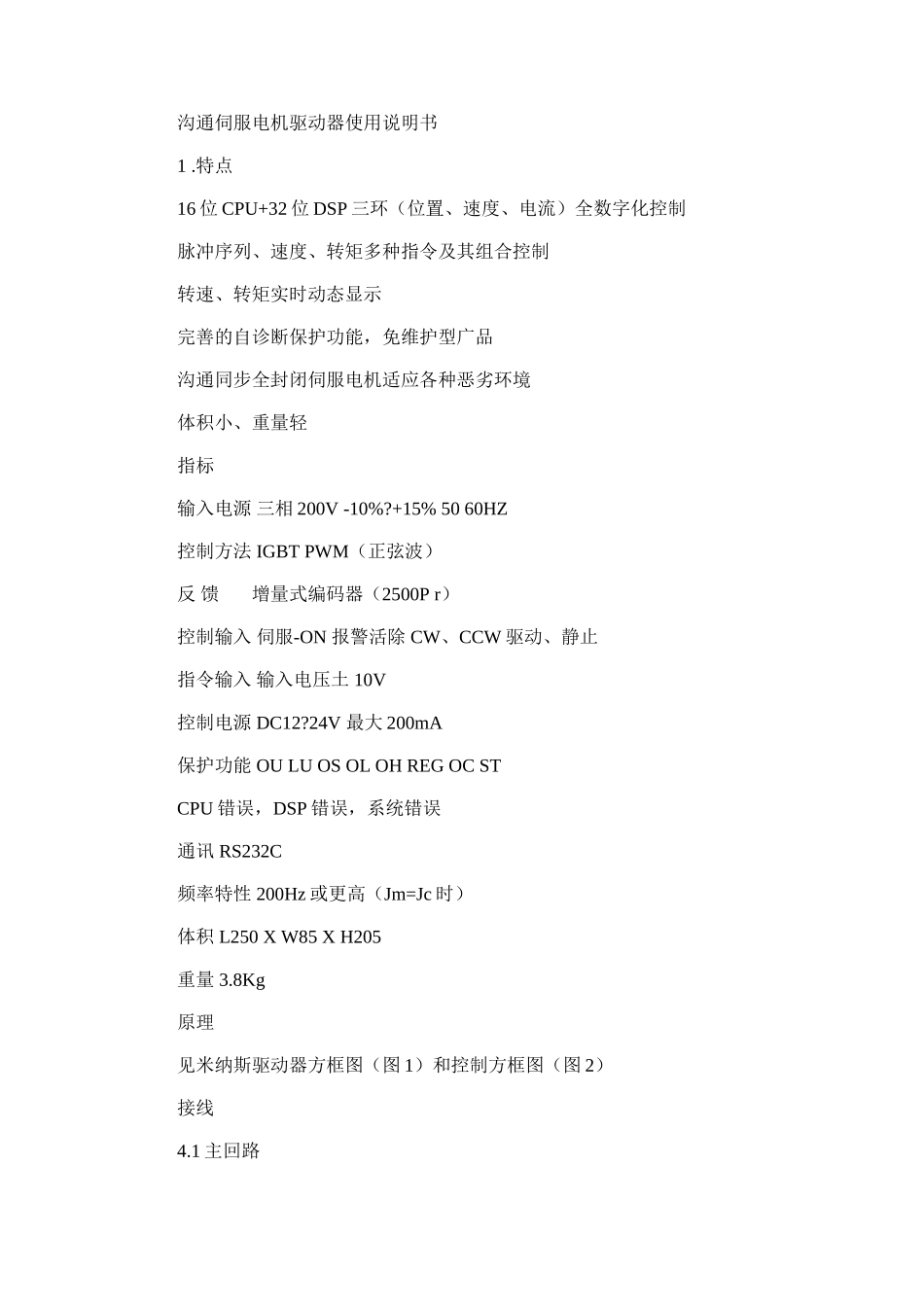

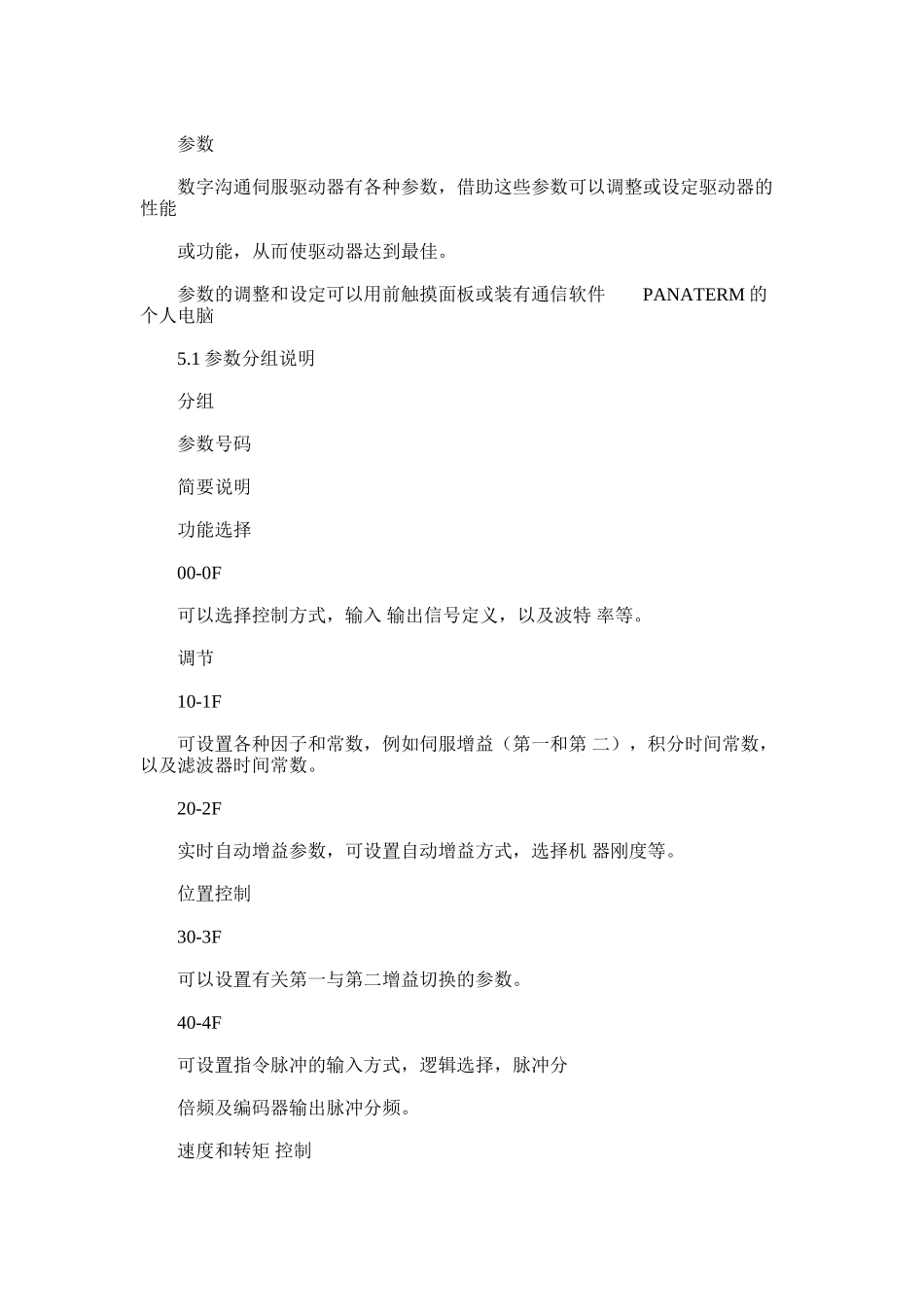

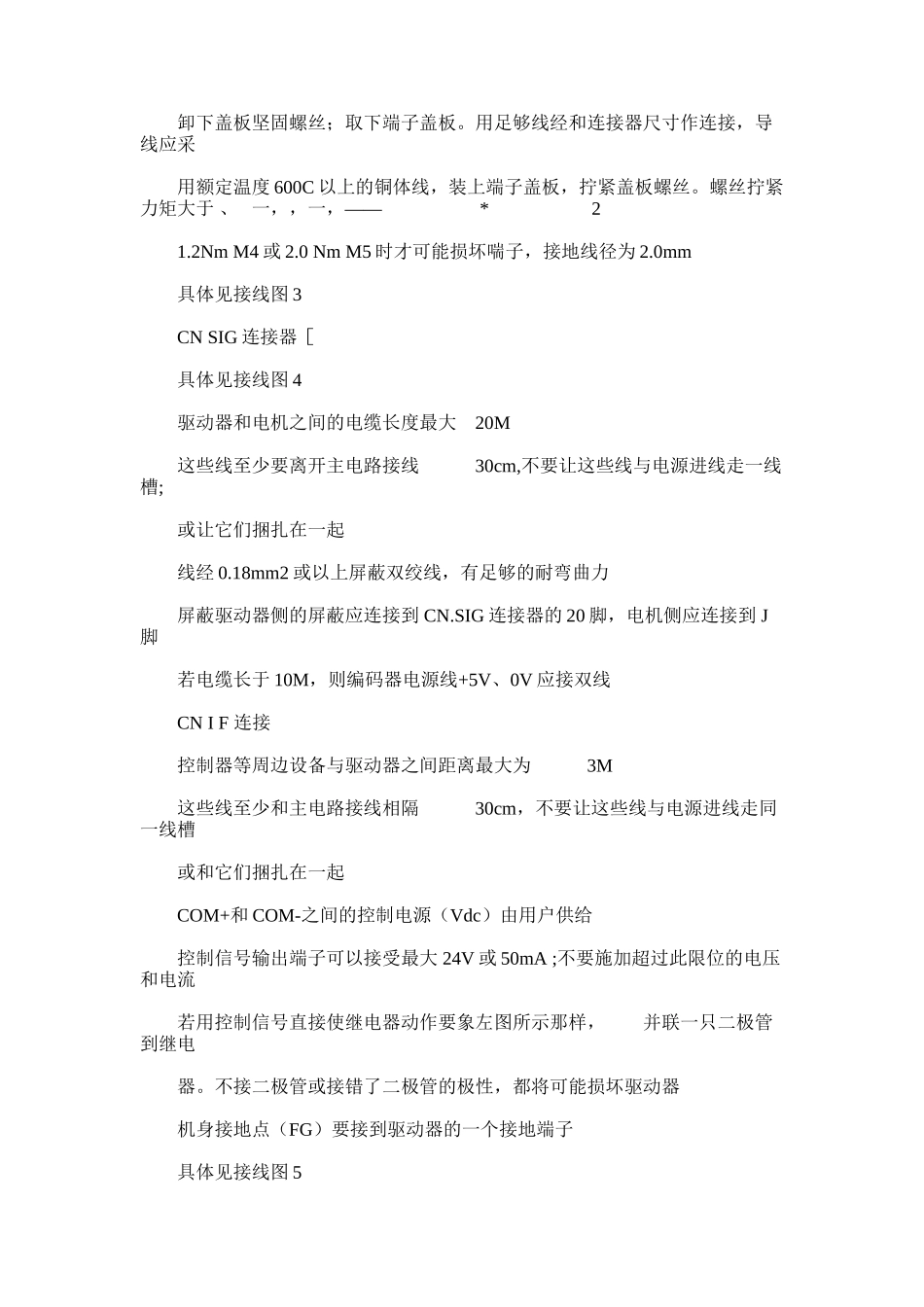

沟通伺服电机驱动器使用说明书 1 .特点 16 位 CPU+32 位 DSP 三环（位置、速度、电流）全数字化控制 脉冲序列、速度、转矩多种指令及其组合控制 转速、转矩实时动态显示 完善的自诊断保护功能，免维护型广品 沟通同步全封闭伺服电机适应各种恶劣环境 体积小、重量轻 指标 输入电源 三相 200V -10%?+15% 50 60HZ 控制方法 IGBT PWM（正弦波） 反 馈增量式编码器（2500P r） 控制输入 伺服-ON 报警活除 CW、CCW 驱动、静止 指令输入 输入电压土 10V 控制电源 DC12?24V 最大 200mA 保护功能 OU LU OS OL OH REG OC ST CPU 错误，DSP 错误，系统错误 通讯 RS232C 频率特性 200Hz 或更高（Jm=Jc 时） 体积 L250 X W85 X H205 重量 3.8Kg 原理 见米纳斯驱动器方框图（图 1）和控制方框图（图 2） 接线 4.1 主回路 卸下盖板坚固螺丝；取下端子盖板。用足够线经和连接器尺寸作连接，导线应采 用额定温度 600C 以上的铜体线，装上端子盖板，拧紧盖板螺丝。螺丝拧紧 力矩大于 、—— 一，，一， * 2 1.2Nm M4 或 2.0 Nm M5 时才可能损坏喘子，接地线径为 2.0mm 具体见接线图 3 CN SIG 连接器［ 具体见接线图 4 驱动器和电机之间的电缆长度最大20M 这些线至少要离开主电路接线30cm,不要让这些线与电源进线走一线槽; 或让它们捆扎在一起 线经 0.18mm2 或以上屏蔽双绞线，有足够的耐弯曲力 屏蔽驱动器侧的屏蔽应连接到 CN.SIG 连接器的 20 脚，电机侧应连接到 J 脚 若电缆长于 10M，则编码器电源线+5V、0V 应接双线 CN I F 连接 控制器等周边设备与驱动器之间距离最大为3M 这些线至少和主电路接线相隔30cm，不要让这些线与电源进线走同一线槽 或和它们捆扎在一起 COM+和 COM-之间的控制电源（Vdc）由用户供给 控制信号输出端子可以接受最大 24V 或 50mA ;不要施加超过此限位的电压 和电流 若用控制信号直接使继电器动作要象左图所示那样，并联一只二极管到继电 器。不接二极管或接错了二极管的极性，都将可能损坏驱动器 机身接地点（FG）要接到驱动器的一个接地端子 具体见接线图 5 参数 数字沟通伺服驱动器有各种参数，借助这些参数可以调整或设定驱动器的性能 或功能，从而使驱动器达到最佳。 参数的调整和设定可以用前触摸面板或装有通信软件PANATERM 的个人电脑 5.1 参数分组说明 分组 参数号码 简要说明 ...
