210-1空压机技术协议

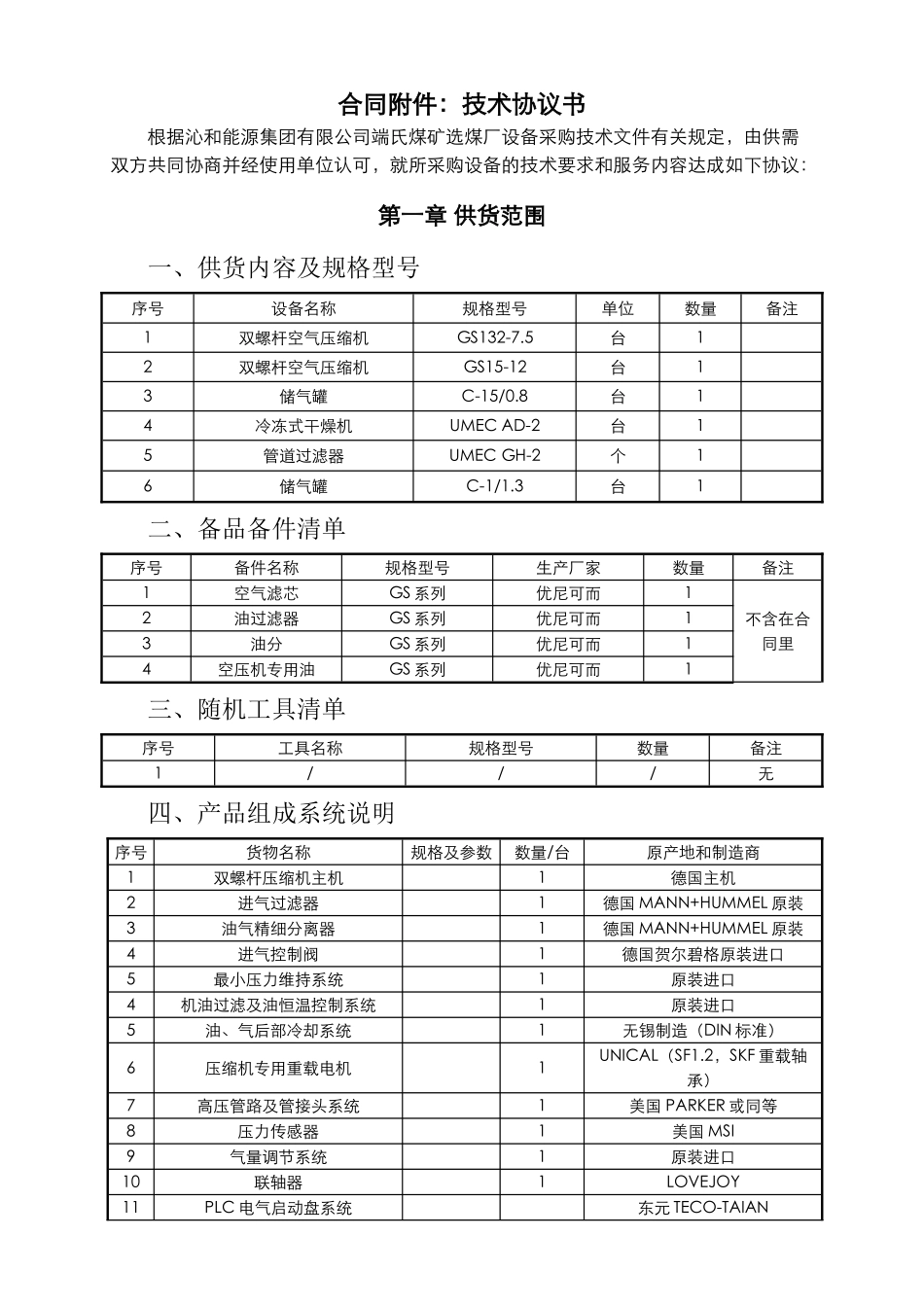

合同附件：技术协议书根据沁和能源集团有限公司端氏煤矿选煤厂设备采购技术文件有关规定，由供需双方共同协商并经使用单位认可，就所采购设备的技术要求和服务内容达成如下协议：第一章 供货范围一、供货内容及规格型号序号设备名称规格型号单位数量备注1双螺杆空气压缩机GS132-7.5台12双螺杆空气压缩机GS15-12台13储气罐C-15/0.8台14冷冻式干燥机UMEC AD-2台15管道过滤器UMEC GH-2个16储气罐C-1/1.3台1二、备品备件清单序号备件名称规格型号生产厂家数量备注1空气滤芯GS 系列优尼可而1不含在合同里2油过滤器GS 系列优尼可而13油分GS 系列优尼可而14空压机专用油GS 系列优尼可而1三、随机工具清单序号工具名称规格型号数量备注1///无四、产品组成系统说明序号货物名称规格及参数数量/台原产地和制造商1双螺杆压缩机主机1德国主机2进气过滤器1德国 MANN+HUMMEL 原装3油气精细分离器1德国 MANN+HUMMEL 原装4进气控制阀1德国贺尔碧格原装进口5最小压力维持系统1原装进口4机油过滤及油恒温控制系统1原装进口5油、气后部冷却系统1无锡制造（DIN 标准）6压缩机专用重载电机1UNICAL（SF1.2，SKF 重载轴承）7高压管路及管接头系统1美国 PARKER 或同等8压力传感器1美国 MSI9气量调节系统1原装进口10联轴器1LOVEJOY11PLC 电气启动盘系统东元 TECO-TAIAN12分离罐外壳及全密闭箱体机架系统国产（日本 AMADA 设备加工）/ 静电粉末喷涂13标准件台湾晋亿14进气过滤器德国 MANN+HUMMEL 原装15油气精细分离器德国 MANN+HUMMEL 原装16进气控制阀德国贺尔碧格原装进口第二章 设备工艺指标及主要技术参数一、设备工艺指标1、双螺杆空气压缩机 GS132-7.5 数量 1 台。型 号GS132-7.5形 式风冷式螺杆空压机生产厂优尼可而机械（上海）有限公司地 址上海·松江压缩介质空 气冷却方式风冷式排气量24m3/min排气压力0.75MPa排气温度环境温度＋（8－10）℃环境温度1－46 ℃传动方式直联含油量≤2 PPM噪 音81dB(A)(机壳外 1m 处)电动机型号Y2 系列转速2950 转/分额定功率（伺服系数）132kW（SF1.2）防护等级IP55绝缘等级F 级电源660/3/50 V/PH/HZ启动方式星三角起动易耗品使用寿命专用润滑油4000 h油气分离器芯4000 h空气过滤器芯2000 h油过滤器芯2000 h外形尺寸长×宽×高2820X1670X1785重 量kg34502、双螺杆空气压缩机 GS15-12 数量 1 台。型 号GS15-12形 式风冷式双螺杆空压机生产厂优尼可而机械（上海）有限公司地 ...
