机械制图课件VIP免费

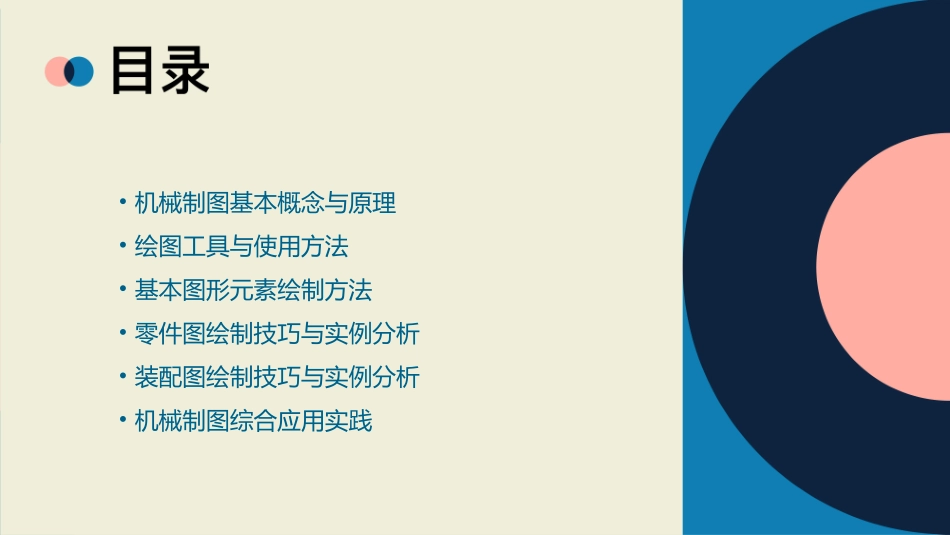

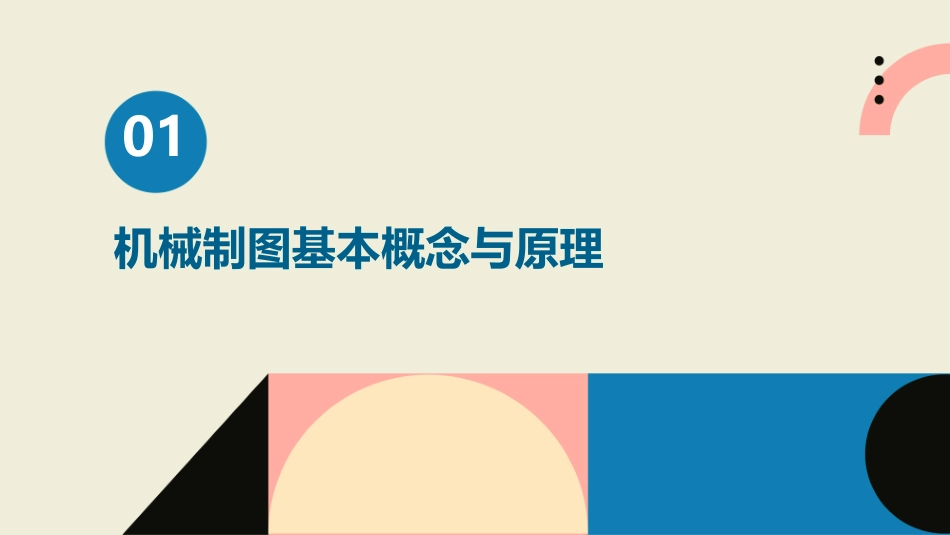

机械制图课件•机械制图基本概念与原理•绘图工具与使用方法•基本图形元素绘制方法•零件图绘制技巧与实例分析•装配图绘制技巧与实例分析•机械制图综合应用实践01机械制图基本概念与原理准确表达机械产品的形状、大小、技术要求和其它相关信息。为机械制造、装配、检验、使用和维护提供可靠的依据。促进技术交流，推动机械工业的发展。制图目的和意义光线从一点出发，通过物体向选定的投影面投射，得到物体的投影。适用于透视图的绘制。中心投影法光线互相平行，且与投影面倾斜相交，得到物体的投影。分为正投影和斜投影，其中正投影法应用最为广泛。平行投影法投影法分类及应用三视图形成及投影规律主视图从前向后投影，反映物体的前面形状。左视图从左向右投影，反映物体的左侧形状。俯视图从上向下投影，反映物体的上面形状。投影规律长对正、高平齐、宽相等。即主视图与俯视图长度相等且对正；主视图与左视图高度相等且平齐；俯视图与左视图宽度相等。零件表达方法选择视图选择根据零件的结构特点选择合适的视图表达方法，如基本视图、向视图、局部视图和斜视图等。尺寸标注正确、完整、清晰、合理地标注零件的尺寸，包括定形尺寸、定位尺寸和总体尺寸。技术要求用规定的符号、数字、字母和文字等表示零件在制造和检验时应达到的技术指标，如表面粗糙度、尺寸公差与配合等。02绘图工具与使用方法123用于绘制直线和角度线，确保线条的平直和准确。图板、丁字尺和三角板用于绘制圆、圆弧和等分线段，实现精确的曲线绘制。圆规和分规选择合适的硬度和线型，用于绘制不同粗细和类型的线条。铅笔和绘图笔传统绘图工具介绍AutoCAD专业的CAD软件，广泛应用于机械、建筑等领域，具有强大的绘图和编辑功能。SolidWorks三维CAD软件，提供从设计到制造的完整解决方案，支持参数化设计和自动化。Inventor三维机械设计软件，具有灵活的建模工具和高级仿真功能。计算机辅助设计软件简介创建和管理图层，设置线型、颜色和线宽等属性，方便后续的编辑和打印。图层设置视图控制基本绘图命令掌握缩放、平移、旋转等视图操作，以便更好地观察和编辑图形。学习直线、圆、圆弧、多边形等基本图形的绘制方法。030201绘图环境设置与基本操作快捷键使用参数化绘图块与属性外部引用与协同设计高效绘图技巧分享熟练掌握常用命令的快捷键，提高绘图效率。创建可重复使用的图形块，并为其添加属性信息，方便数据管理和自动化。利用参数和变量控制图形尺寸和形状，实现快速修改和优化。学会使用外部引用功能，实现多人协同设计和数据共享。03基本图形元素绘制方法点的绘制在机械制图中，点通常用来表示位置或交点。绘制点时，需确定其在坐标系中的准确位置，并使用适当的标记（如十字交叉、实心点等）进行表示。直线的绘制直线是机械制图中最基本的元素之一。绘制直线时，需确定起点和终点，并使用绘图工具（如直尺、绘图机等）连接两点。根据需要，可以选择不同的线型（如实线、虚线等）来表示不同的含义。圆和圆弧的绘制圆和圆弧在机械制图中常用于表示圆形结构或轮廓。绘制圆时，需确定圆心和半径，并使用绘图工具画出完整的圆形。绘制圆弧时，除圆心和半径外，还需确定起始角和终止角，以形成所需的弧形。点、直线、圆和圆弧绘制矩形在机械制图中常用于表示平面结构或轮廓。绘制矩形时，需确定对角线上的两个点，或使用长度和宽度来确定其大小。使用绘图工具连接各点，形成封闭的矩形。矩形的绘制多边形是由多条直线段组成的封闭图形。在机械制图中，多边形可用于表示复杂轮廓或结构。绘制多边形时，需依次确定各个顶点，并使用直线段连接相邻顶点，形成封闭的多边形。多边形的绘制矩形、多边形等规则图形绘制椭圆的绘制椭圆在机械制图中可用于表示某些特殊轮廓或结构。绘制椭圆时，需确定两个焦点和椭圆上任意一点的位置。使用绘图工具按照椭圆的定义进行绘制，形成所需的椭圆形状。抛物线的绘制抛物线是一种特殊的曲线，在机械制图中较少使用。如需绘制抛物线，可通过确定焦点和准线的位置，使用数学公式或专业软件生成抛物线形状。椭圆、抛物线等非规则图形绘制VS在机械制图中，文字注释用于说明图...
