XX公司车间蒸汽管道安装施工方案

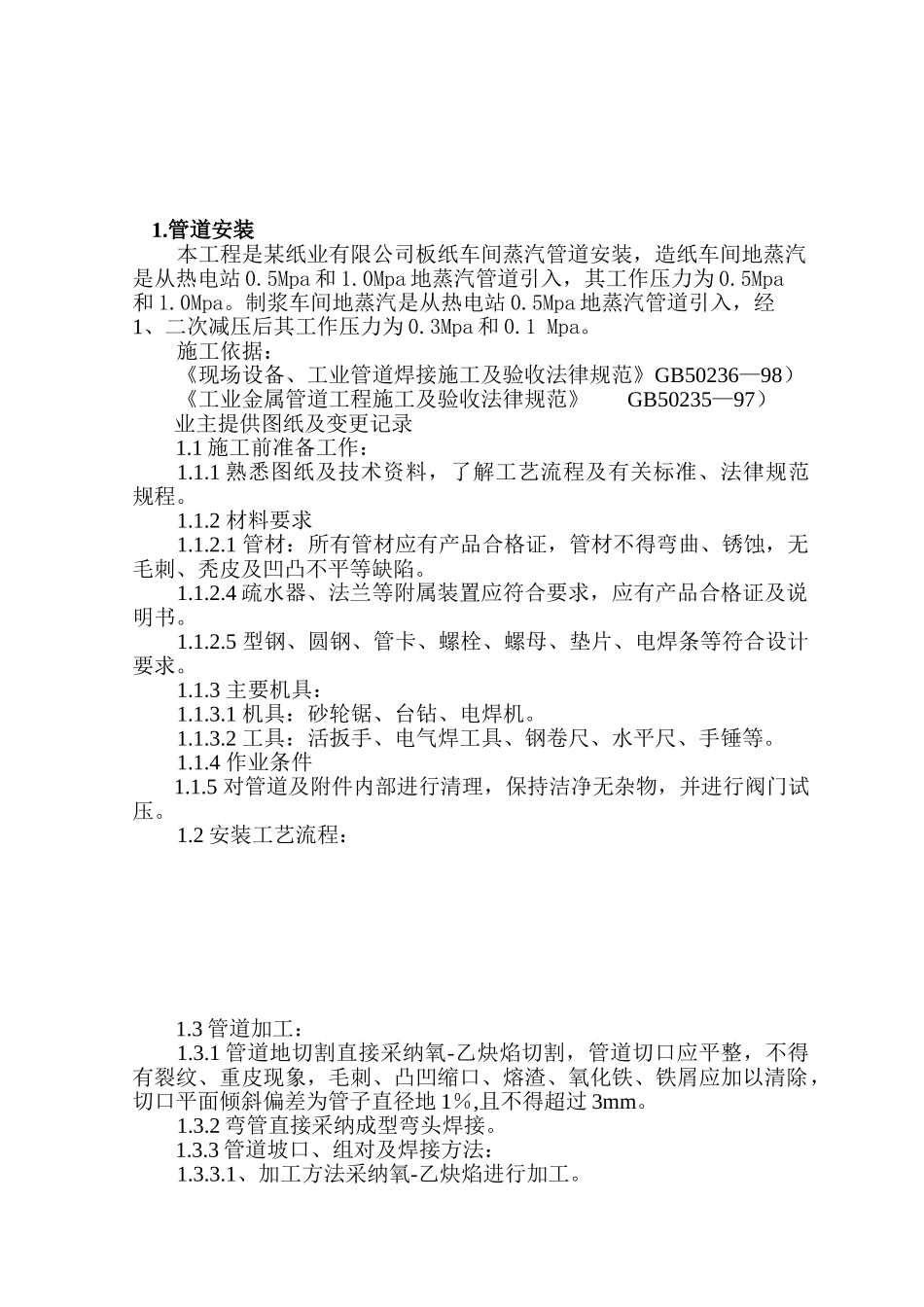

施 工 方 案 [艿蚈螅袈肂薄螄羀芇] 1.管道安装本工程是某纸业有限公司板纸车间蒸汽管道安装，造纸车间地蒸汽是从热电站 0.5Mpa 和 1.0Mpa 地蒸汽管道引入，其工作压力为 0.5Mpa和 1.0Mpa。制浆车间地蒸汽是从热电站 0.5Mpa 地蒸汽管道引入，经1、二次减压后其工作压力为 0.3Mpa 和 0.1 Mpa。施工依据：《现场设备、工业管道焊接施工及验收法律规范》GB50236—98）《工业金属管道工程施工及验收法律规范》 GB50235—97）业主提供图纸及变更记录1.1 施工前准备工作：1.1.1 熟悉图纸及技术资料，了解工艺流程及有关标准、法律规范规程。1.1.2 材料要求1.1.2.1 管材：所有管材应有产品合格证，管材不得弯曲、锈蚀，无毛刺、秃皮及凹凸不平等缺陷。1.1.2.4 疏水器、法兰等附属装置应符合要求，应有产品合格证及说明书。1.1.2.5 型钢、圆钢、管卡、螺栓、螺母、垫片、电焊条等符合设计要求。1.1.3 主要机具：1.1.3.1 机具：砂轮锯、台钻、电焊机。1.1.3.2 工具：活扳手、电气焊工具、钢卷尺、水平尺、手锤等。1.1.4 作业条件1.1.5 对管道及附件内部进行清理，保持洁净无杂物，并进行阀门试压。1.2 安装工艺流程：1.3 管道加工：1.3.1 管道地切割直接采纳氧-乙炔焰切割，管道切口应平整，不得有裂纹、重皮现象，毛刺、凸凹缩口、熔渣、氧化铁、铁屑应加以清除，切口平面倾斜偏差为管子直径地 1％,且不得超过 3mm。1.3.2 弯管直接采纳成型弯头焊接。1.3.3 管道坡口、组对及焊接方法：1.3.3.1、加工方法采纳氧-乙炔焰进行加工。1.3.3.2、坡口型号、尺寸及组对地选用，应考虑易保证焊接接头质量，填充金属少，便于操作，减少焊接变形。可参照 GB50235-97 中地规定进行。1.3.3.3、管子、管件组对时，应内壁平齐，错边量符合法律规范要求。1.3.3.4、焊接前应清除坡口处地油渣、毛刺、水及其它杂物，保持坡口内外壁洁净。1.3.3.5、焊接技术要求应符合 GB50236-98 中地规定，焊接完后应对焊缝进行外观质量检查。1.4.1 按设计规定地安装位置、坐标，量出支架上地支座位置安装支座。1.4.2 支架安装牢固后，进行架设管道安装，管道和管件应在地面组装，长度以便于吊装为宜。1.4.3 管道吊装可采纳机械或人工起吊，绑扎管道地钢丝绳吊点位置，应使管道不产生弯曲为宜。已吊装尚未连接地管段，要用支架上地卡子固定好。1.4.4 采纳焊接时，焊缝不许设在托架和支架上，管道间地连接、焊缝与支架间地距离应大于 150~200mm。1...
