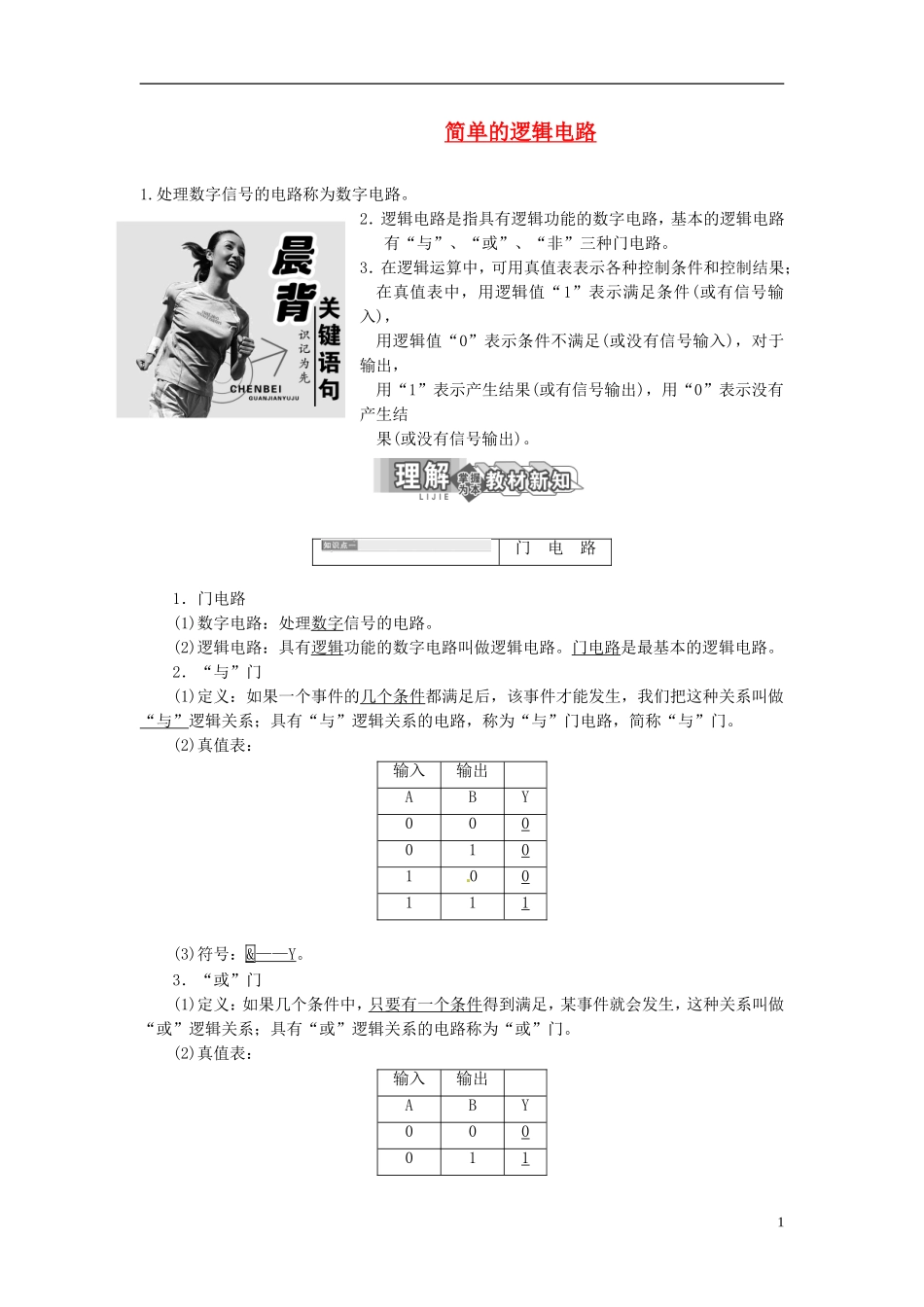

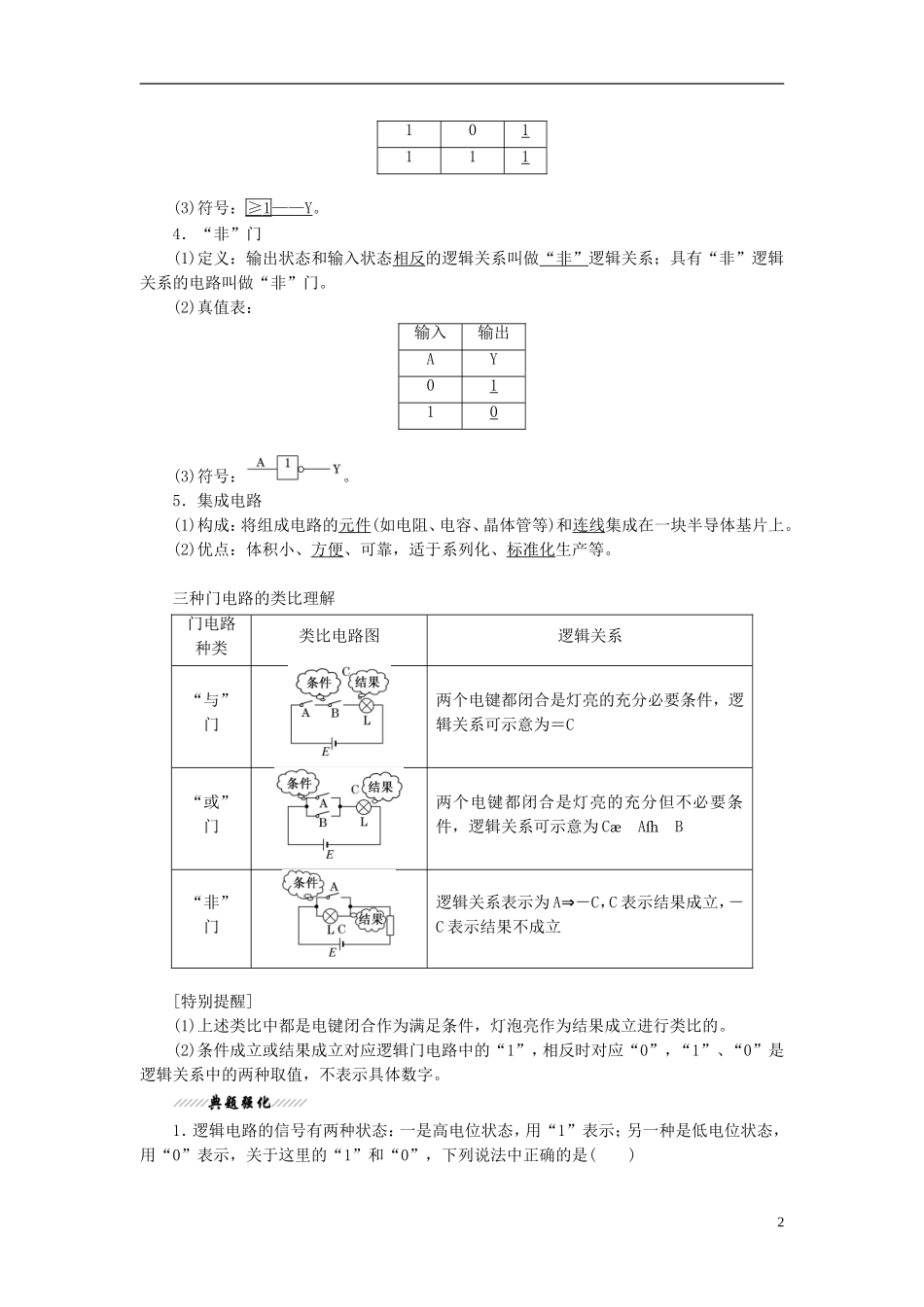

简单的逻辑电路1.处理数字信号的电路称为数字电路。2．逻辑电路是指具有逻辑功能的数字电路，基本的逻辑电路有“与”、“或”、“非”三种门电路。3．在逻辑运算中，可用真值表表示各种控制条件和控制结果；在真值表中，用逻辑值“1”表示满足条件(或有信号输入)，用逻辑值“0”表示条件不满足(或没有信号输入)，对于输出，用“1”表示产生结果(或有信号输出)，用“0”表示没有产生结果(或没有信号输出)。门 电 路1．门电路(1)数字电路：处理数字信号的电路。(2)逻辑电路：具有逻辑功能的数字电路叫做逻辑电路。门电路是最基本的逻辑电路。2．“与”门(1)定义：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路，称为“与”门电路，简称“与”门。(2)真值表：输入输出ABY000010100111(3)符号：& ——Y 。3．“或”门(1)定义：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路称为“或”门。(2)真值表：输入输出ABY0000111101111(3)符号：≥ 1 ——Y 。4．“非”门(1)定义：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门。(2)真值表：输入输出AY0110(3)符号：。5．集成电路(1)构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块半导体基片上。(2)优点：体积小、方便、可靠，适于系列化、标准化生产等。三种门电路的类比理解门电路种类类比电路图逻辑关系“与”门两个电键都闭合是灯亮的充分必要条件，逻辑关系可示意为＝C“或”门两个电键都闭合是灯亮的充分但不必要条件，逻辑关系可示意为 C A B“非”门逻辑关系表示为 A⇒－C，C 表示结果成立，－C 表示结果不成立[特别提醒](1)上述类比中都是电键闭合作为满足条件，灯泡亮作为结果成立进行类比的。(2)条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”，“1”、“0”是逻辑关系中的两种取值，不表示具体数字。1．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是( )2A．“1”表示电压为 1 V，“0”表示电压为 0 VB．“1”表示电压为大于或等于 1 V，“0”表示电压一定为 0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连...
