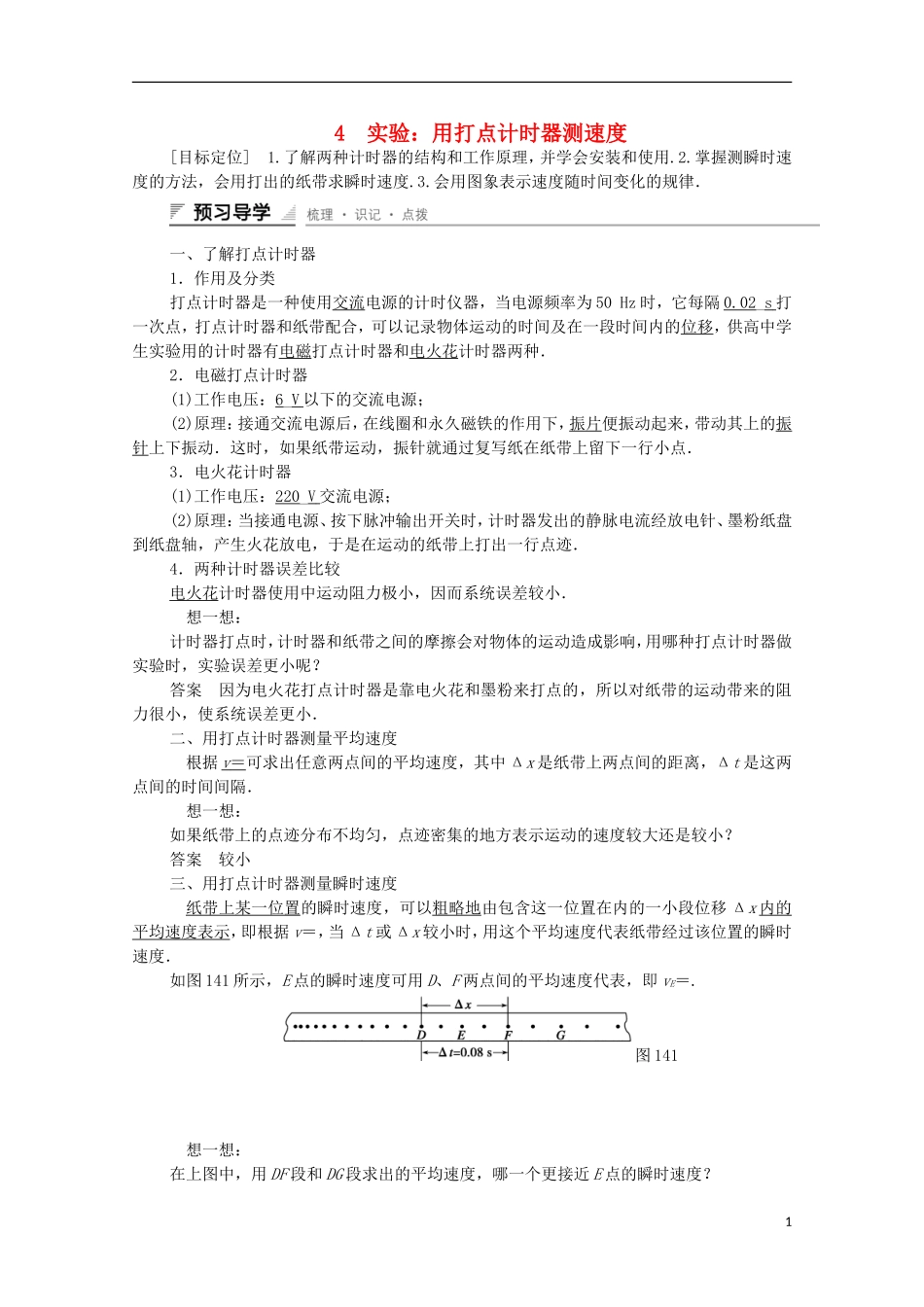

4 实验：用打点计时器测速度[目标定位] 1.了解两种计时器的结构和工作原理，并学会安装和使用.2.掌握测瞬时速度的方法，会用打出的纸带求瞬时速度.3.会用图象表示速度随时间变化的规律．一、了解打点计时器1．作用及分类打点计时器是一种使用交流电源的计时仪器，当电源频率为 50 Hz 时，它每隔 0.02_s 打一次点，打点计时器和纸带配合，可以记录物体运动的时间及在一段时间内的位移，供高中学生实验用的计时器有电磁打点计时器和电火花计时器两种．2．电磁打点计时器(1)工作电压：6_V 以下的交流电源；(2)原理：接通交流电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动．这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点．3．电火花计时器(1)工作电压：220_V 交流电源；(2)原理：当接通电源、按下脉冲输出开关时，计时器发出的静脉电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在运动的纸带上打出一行点迹．4．两种计时器误差比较电火花计时器使用中运动阻力极小，因而系统误差较小． 想一想：计时器打点时，计时器和纸带之间的摩擦会对物体的运动造成影响，用哪种打点计时器做实验时，实验误差更小呢？答案 因为电火花打点计时器是靠电火花和墨粉来打点的，所以对纸带的运动带来的阻力很小，使系统误差更小．二、用打点计时器测量平均速度 根据 v ＝ 可求出任意两点间的平均速度，其中 Δx 是纸带上两点间的距离，Δt 是这两点间的时间间隔． 想一想：如果纸带上的点迹分布不均匀，点迹密集的地方表示运动的速度较大还是较小？答案 较小三、用打点计时器测量瞬时速度 纸带上某一位置的瞬时速度，可以粗略地由包含这一位置在内的一小段位移 Δx 内的平均速度表示，即根据 v＝，当 Δt 或 Δx 较小时，用这个平均速度代表纸带经过该位置的瞬时速度．如图 141 所示，E 点的瞬时速度可用 D、F 两点间的平均速度代表，即 vE＝.图 141 想一想：在上图中，用 DF 段和 DG 段求出的平均速度，哪一个更接近 E 点的瞬时速度？1答案 因为当 Δt 或 Δx 较小时，求得的平均速度更接近某点的瞬时速度，所以 DF 段求出的平均速度更接近 E 点的瞬时速度．四、用图象表示速度 速度时间图象(vt 图象)：用来描述速度随时间变化关系的图象，图象上的点反映某一时刻的瞬时速度． 想一想：利用图象处理实验数据的好处是什么？答案 用图象法处理数据更直观、更具体...
