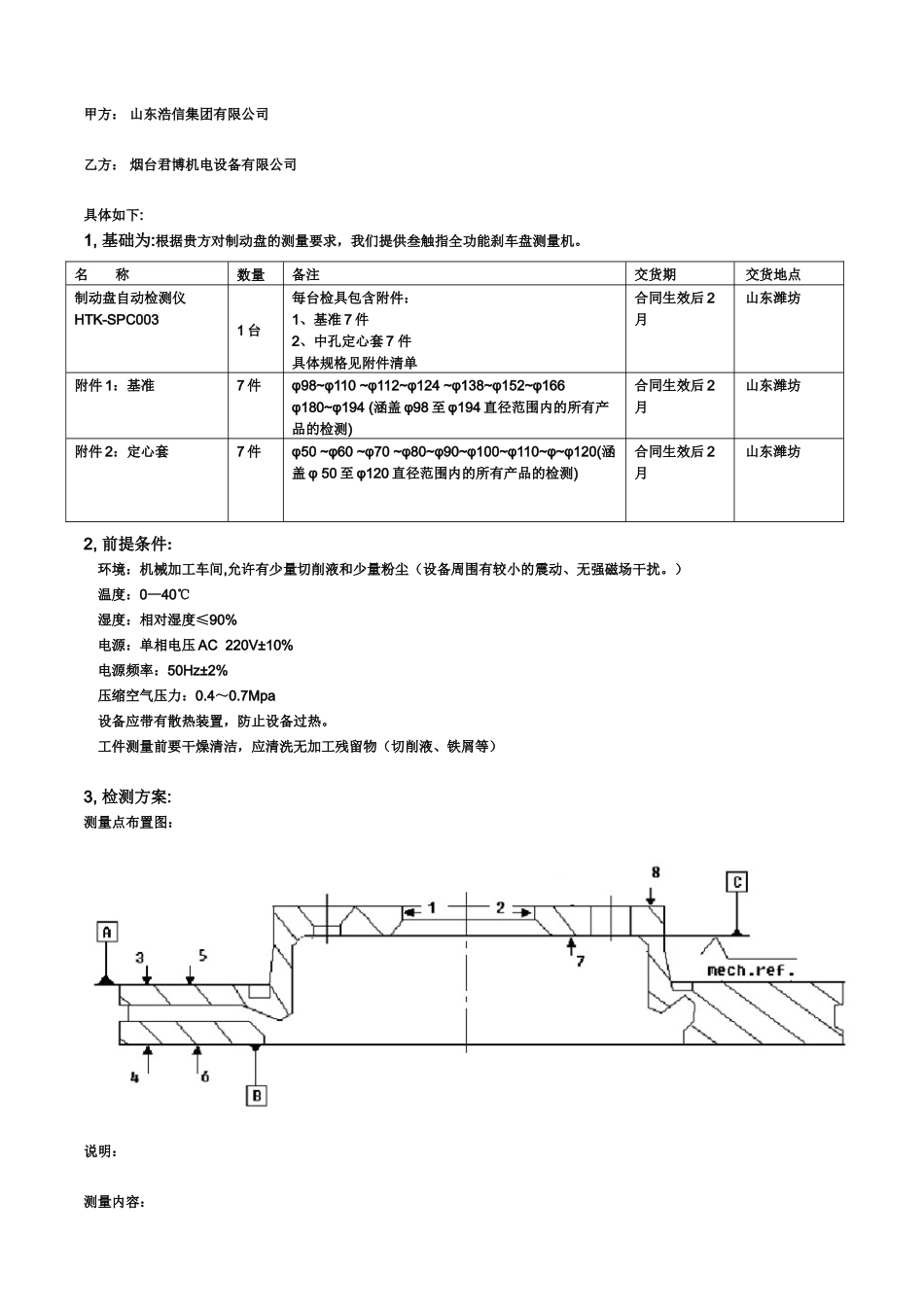

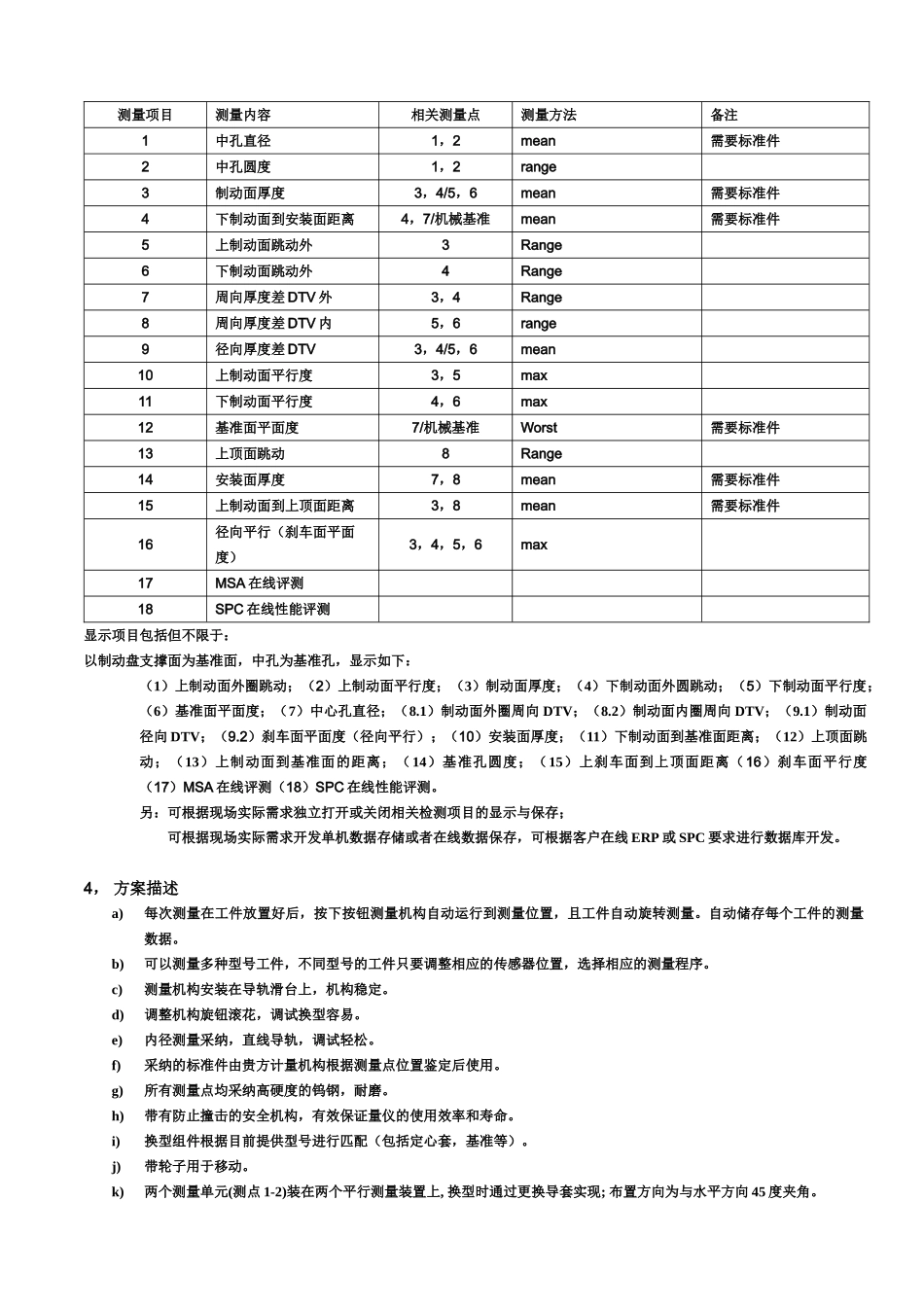

制动盘自动检测仪技 术 协 议甲方：山东浩信集团有限公司 乙方：烟台君博机电设备有限公司 制动盘综合量仪技术协议 甲方： 山东浩信集团有限公司乙方： 烟台君博机电设备有限公司具体如下:1, 基础为:根据贵方对制动盘的测量要求，我们提供叁触指全功能刹车盘测量机。2, 前提条件:环境：机械加工车间,允许有少量切削液和少量粉尘（设备周围有较小的震动、无强磁场干扰。）温度：0—40℃湿度：相对湿度≤90%电源：单相电压 AC 220V±10%电源频率：50Hz±2%压缩空气压力：0.4～0.7Mpa设备应带有散热装置，防止设备过热。工件测量前要干燥清洁，应清洗无加工残留物（切削液、铁屑等）3, 检测方案:测量点布置图：说明：测量内容： 名 称数量备注交货期交货地点制动盘自动检测仪HTK-SPC0031 台每台检具包含附件：1、基准 7 件2、中孔定心套 7 件具体规格见附件清单合同生效后 2月山东潍坊附件 1：基准7 件φ98~φ110 ~φ112~φ124 ~φ138~φ152~φ166 φ180~φ194 (涵盖 φ98 至 φ194 直径范围内的所有产品的检测)合同生效后 2月山东潍坊附件 2：定心套7 件φ50 ~φ60 ~φ70 ~φ80~φ90~φ100~φ110~φ~φ120(涵盖 φ 50 至 φ120 直径范围内的所有产品的检测)合同生效后 2月山东潍坊测量项目测量内容相关测量点测量方法备注1中孔直径1，2mean需要标准件2中孔圆度1，2range 3制动面厚度3，4/5，6mean需要标准件4下制动面到安装面距离4，7/机械基准mean需要标准件5上制动面跳动外3Range 6下制动面跳动外4Range 7周向厚度差 DTV 外3，4Range8周向厚度差 DTV 内5，6range9径向厚度差 DTV3，4/5，6mean10上制动面平行度3，5max11下制动面平行度4，6max12基准面平面度7/机械基准Worst需要标准件13上顶面跳动8Range14安装面厚度7，8mean需要标准件15上制动面到上顶面距离3，8mean需要标准件16径向平行（刹车面平面度）3，4，5，6max17MSA 在线评测18SPC 在线性能评测显示项目包括但不限于：以制动盘支撑面为基准面，中孔为基准孔，显示如下：（1）上制动面外圈跳动；（2）上制动面平行度；（3）制动面厚度；（4）下制动面外圆跳动；（5）下制动面平行度；（6）基准面平面度；（7）中心孔直径；（8.1）制动面外圈周向 DTV；（8.2）制动面内圈周向 DTV；（9.1）制动面径向 DTV；（9.2）刹车面平面度（径向平行）；（10）安装面厚度；（11）下制动面到基准面距离；（12）上顶面跳动；（13）上制动面到基...
