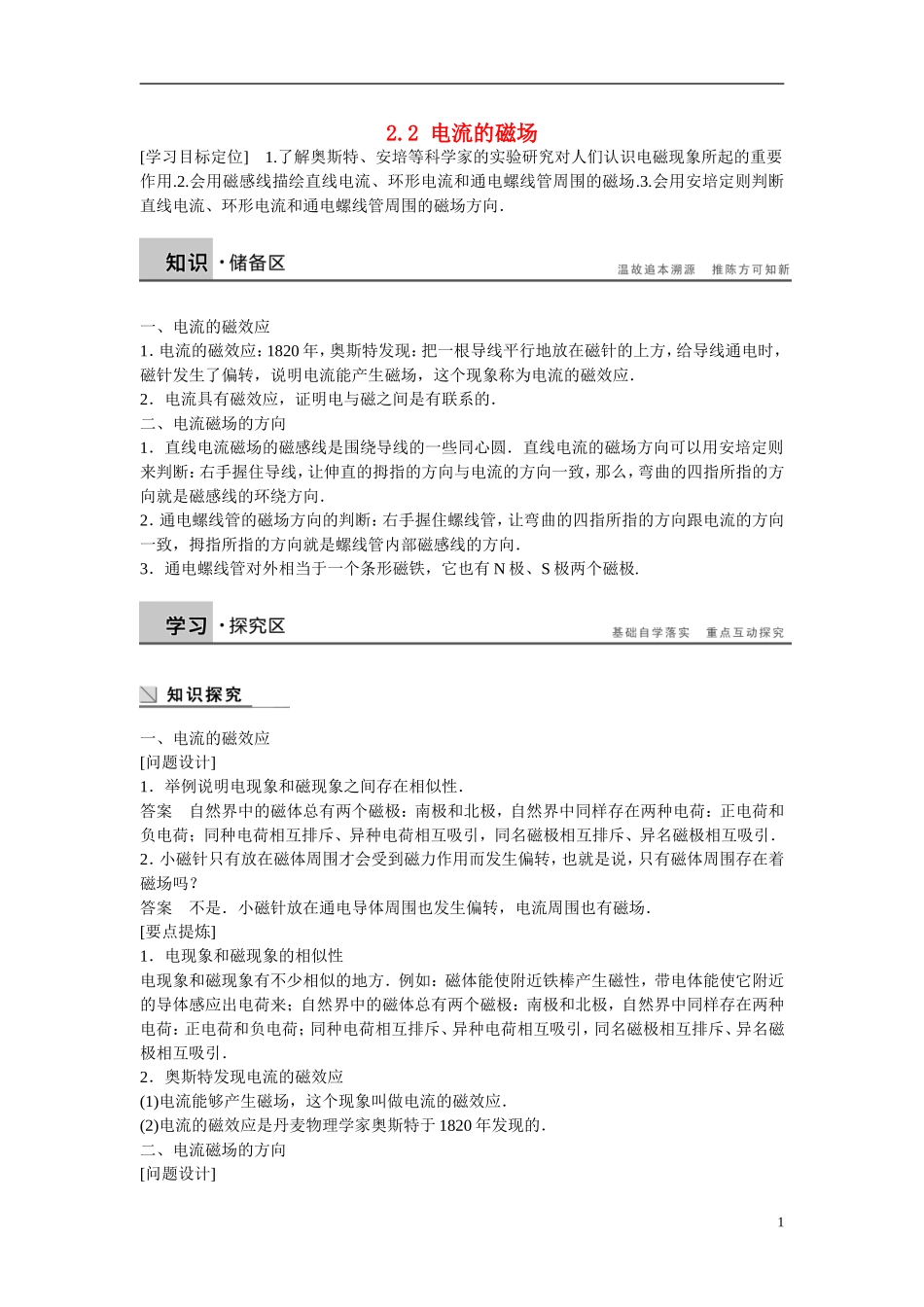

2.2 电流的磁场[学习目标定位] 1.了解奥斯特、安培等科学家的实验研究对人们认识电磁现象所起的重要作用.2.会用磁感线描绘直线电流、环形电流和通电螺线管周围的磁场.3.会用安培定则判断直线电流、环形电流和通电螺线管周围的磁场方向．一、电流的磁效应1．电流的磁效应：1820 年，奥斯特发现：把一根导线平行地放在磁针的上方，给导线通电时，磁针发生了偏转，说明电流能产生磁场，这个现象称为电流的磁效应．2．电流具有磁效应，证明电与磁之间是有联系的．二、电流磁场的方向1．直线电流磁场的磁感线是围绕导线的一些同心圆．直线电流的磁场方向可以用安培定则来判断：右手握住导线，让伸直的拇指的方向与电流的方向一致，那么，弯曲的四指所指的方向就是磁感线的环绕方向．2．通电螺线管的磁场方向的判断：右手握住螺线管，让弯曲的四指所指的方向跟电流的方向一致，拇指所指的方向就是螺线管内部磁感线的方向．3．通电螺线管对外相当于一个条形磁铁，它也有 N 极、S 极两个磁极.一、电流的磁效应[问题设计]1．举例说明电现象和磁现象之间存在相似性．答案 自然界中的磁体总有两个磁极：南极和北极，自然界中同样存在两种电荷：正电荷和负电荷；同种电荷相互排斥、异种电荷相互吸引，同名磁极相互排斥、异名磁极相互吸引．2．小磁针只有放在磁体周围才会受到磁力作用而发生偏转，也就是说，只有磁体周围存在着磁场吗？答案 不是．小磁针放在通电导体周围也发生偏转，电流周围也有磁场．[要点提炼]1．电现象和磁现象的相似性电现象和磁现象有不少相似的地方．例如：磁体能使附近铁棒产生磁性，带电体能使它附近的导体感应出电荷来；自然界中的磁体总有两个磁极：南极和北极，自然界中同样存在两种电荷：正电荷和负电荷；同种电荷相互排斥、异种电荷相互吸引，同名磁极相互排斥、异名磁极相互吸引．2．奥斯特发现电流的磁效应(1)电流能够产生磁场，这个现象叫做电流的磁效应．(2)电流的磁效应是丹麦物理学家奥斯特于 1820 年发现的．二、电流磁场的方向[问题设计]11．演示实验：将一根与电源、开关相连接的直导线用架子架高，沿南北方向水平放置．将小磁针平行地放在直导线的上方和下方，请观察直导线通、断电时小磁针的偏转情况．观察到什么现象？通过这个现象可以得出什么结论呢？答案 观察到通电时小磁针发生偏转，断电时小磁针又回到原来的位置．通电后导线周围的小磁针发生偏转，说明通电后导线周围的空间对小磁针产生磁力的作用...
